Armatures magnétiques

Systèmes magnétiques pour enclenchement dans des profils en aluminium

UTILISATION:
Avec des aimants pour profils il est possible de fixer des portes, des couvertures, des revêtements en métaux, des outils et accessoires (par exemple pour postes de montage). Grâce à la fixation facile et au détachement vite ces aimants conviennent aussi dans la construction de foires.

INFORMATIONS PRODUITS:

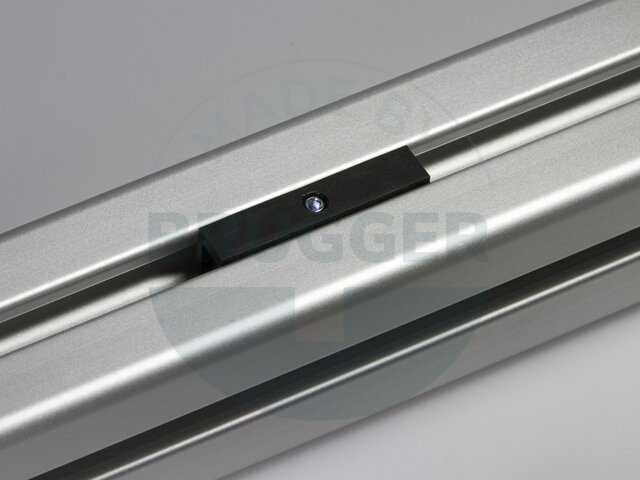

Ce système magnétique peut être enclenché dans la rainure. Le système est mobile ou à fixer par une tige filetée. L'aimant brut est protégé par un revêtement en plastique et par une grande surface magnétique dans la rainure. Le système est placé presque plan et a une surface d'adhérence lisse et fermée. Cela évite des rayures et une accumulation de particules métalliques.

En alternative aux produits standard, nous proposons aussi des produits spécifiques à vos besoins:
» Carcasses plastiques avec couleur au choix
» Résistant à une température jusqu'à 150°C



Fiche technique
Variantes de produits
Numéro d'articleL mmB mmH mmpassend für Profileb mmForce d'adhérence* NPoids gTempérature °C
MS041NdRe03K-00NEU41610,230x30 Nut 69,5104,580 Télécharger le fichier CAD
Ferrure magnétique à clipser dans les profilés en aluminium | © Brugger GmbH
Numéro d'article: MS041NdRe03K-00NEU
L mm: 41
B mm: 6
H mm: 10,2
passend für Profile: 30x30 Nut 6
b mm: 9,5
Force d'adhérence* N: 10
Poids g: 4,5
Température °C: 80
MS041NdRe03K-03NEU41610,230x30 Nut 69,5189120 Télécharger le fichier CAD
Ferrure magnétique à clipser dans les profilés en aluminium | © Brugger GmbH

Magnetsysteme zum Einclipsen passend für Alu-Profil 30x30 Nut 6

Numéro d'article: MS041NdRe03K-03NEU
L mm: 41
B mm: 6
H mm: 10,2
passend für Profile: 30x30 Nut 6
b mm: 9,5
Force d'adhérence* N: 18
Poids g: 9
Température °C: 120
MS041NdRe04K-00NEU4189,330x30 Nut 811,618680 Télécharger le fichier CAD
Ferrure magnétique à clipser dans les profilés en aluminium | © Brugger GmbH
Numéro d'article: MS041NdRe04K-00NEU
L mm: 41
B mm: 8
H mm: 9,3
passend für Profile: 30x30 Nut 8
b mm: 11,6
Force d'adhérence* N: 18
Poids g: 6
Température °C: 80
MS041NdRe04K-01NEU411013,245x45 Nut 1013,7187,580 Télécharger le fichier CAD
Ferrure magnétique à clipser dans les profilés en aluminium | © Brugger GmbH
Numéro d'article: MS041NdRe04K-01NEU
L mm: 41
B mm: 10
H mm: 13,2
passend für Profile: 45x45 Nut 10
b mm: 13,7
Force d'adhérence* N: 18
Poids g: 7,5
Température °C: 80
MS041NdRe04K-02NEU41812,940x40 Nut 812,518780 Télécharger le fichier CAD
Ferrure magnétique à clipser dans les profilés en aluminium | © Brugger GmbH
Numéro d'article: MS041NdRe04K-02NEU
L mm: 41
B mm: 8
H mm: 12,9
passend für Profile: 40x40 Nut 8
b mm: 12,5
Force d'adhérence* N: 18
Poids g: 7
Température °C: 80
MS041NdRe04K-07NEU4189,330x30 Nut 811,63010,5120 Télécharger le fichier CAD

Magnetsysteme zum Einclipsen passend für Alu-Profil 30x30 Nut 8

Numéro d'article: MS041NdRe04K-07NEU
L mm: 41
B mm: 8
H mm: 9,3
passend für Profile: 30x30 Nut 8
b mm: 11,6
Force d'adhérence* N: 30
Poids g: 10,5
Température °C: 120
MS041NdRe04K-08NEU411013,245x45 Nut 1013,73012120 Télécharger le fichier CAD
Ferrure magnétique à clipser dans les profilés en aluminium | © Brugger GmbH

Magnetsysteme zum Einclipsen passend für Alu-Profil 45x45 Nut 10

Numéro d'article: MS041NdRe04K-08NEU
L mm: 41
B mm: 10
H mm: 13,2
passend für Profile: 45x45 Nut 10
b mm: 13,7
Force d'adhérence* N: 30
Poids g: 12
Température °C: 120
MS041NdRe04K-09NEU41812,940x40 Nut 812,53011,5120 Télécharger le fichier CAD

Magnetsysteme zum Einclipsen passend für Alu-Profil 40x40 Nut 8

Numéro d'article: MS041NdRe04K-09NEU
L mm: 41
B mm: 8
H mm: 12,9
passend für Profile: 40x40 Nut 8
b mm: 12,5
Force d'adhérence* N: 30
Poids g: 11,5
Température °C: 120
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
