Aimants bruts en néodyme-fer-bore (NdFeB), ronds
Aimant annulaire en NdFeB, avec lamage, jusqu'à 80°C
NOTE SUR LE PRODUIT :
Les aimants NdFeB peuvent être fabriqués dans presque toutes les dimensions souhaitées et sans frais d'outillage. Même les petites quantités sont donc possibles. Pour les protéger de la corrosion, ils sont revêtus de nickel-cuivre-nickel (NiCuNi). La température indiquée se réfère à la température maximale d'utilisation du matériau. En raison de la géométrie, la
mais la résistance peut être réduite.
Comme alternative au standard, nous proposons également des solutions individuelles :
" dimensions spécifiques au client
" sens d'aimantation modifié
" autres types d'aimantation
" autres qualités jusqu'à N54
" température d'utilisation élevée jusqu'à 220°C
" autocollant sur une face grâce à un film supplémentaire
" formes spécifiques au client (p. ex.p. ex. cube, cône, sphère, segments)
" autres revêtements (p. ex. galvanisé, doré, revêtu d'époxy)
| Numéro d'article | Qualité | D mm | d mm | H mm | Force d'adhérence* N | Poids g | Température °C | Magnétisation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RM008NdRi99ng08 | N35 | 8 +0.1/-0.1 | 2,6 +0.1/-0.1 | 3 +0.1/-0.1 | 7 | 0,9 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

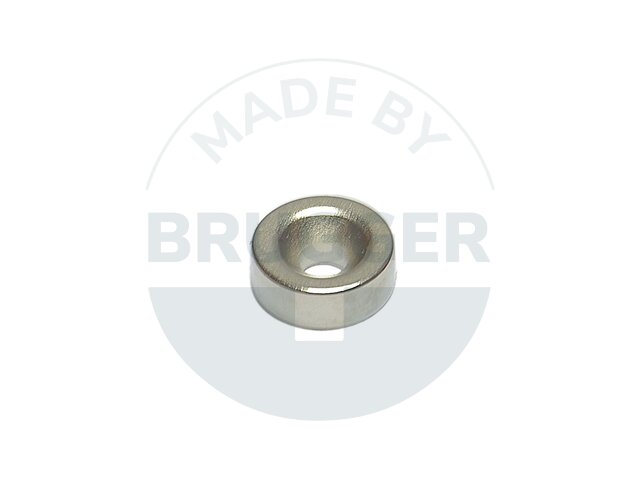

Aimant annulaire ø 8 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RM010NdRi99ng12 | N35 | 10 +0.1/-0.1 | 3,5 +0.1/-0.1 | 3 +0.1/-0.1 | 11 | 1,3 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aimant annulaire ø 10 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MNARm12x3.5x3 | N35 | 12 +0.1/-0.1 | 3,5 +0.1/-0.1 | 3 +0.1/-0.1 | 18 | 2,1 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

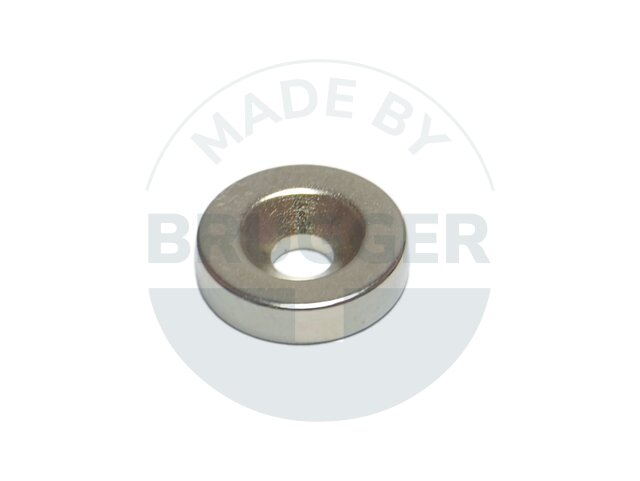

Aimant annulaire ø 12 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MNARm15x4.5x3.5 | N35 | 15 +0.1/-0.1 | 4,5 +0.1/-0.1 | 3,5 +0.1/-0.1 | 29 | 3,7 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

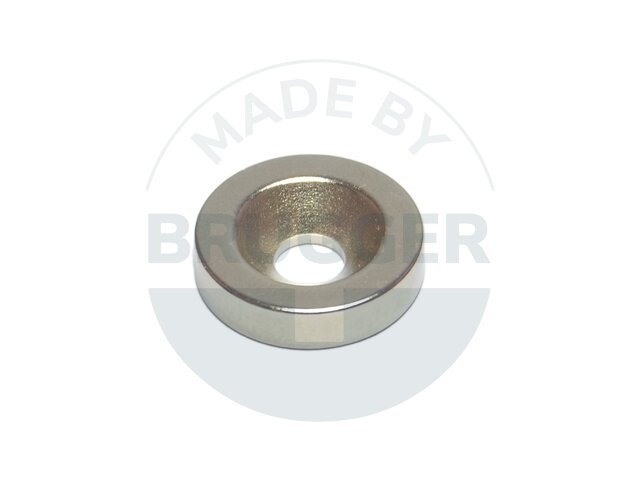

Aimant annulaire ø 15 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MNARm15x4x3_2P | N35 | 15 +0.1/-0.1 | 4,5 +0.1/-0.1 | 3,5 +0.1/-0.1 | 36 | 4 | 80 | 2 pôles | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RM017NdRi99ng00 | N48 | 17 +0.1/-0.1 | 4,5 +0.1/-0.1 | 5 +0.1/-0.1 | 50 | 7,6 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

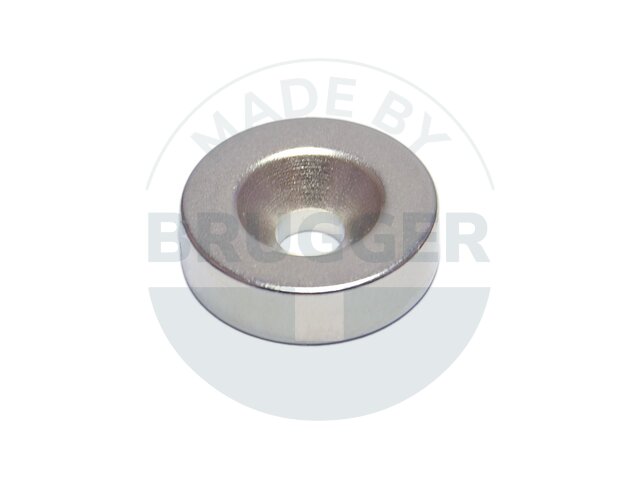

Aimant annulaire ø 17 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MNARm18x4.5x4 | N35 | 18 +0.1/-0.1 | 4,5 +0.1/-0.1 | 4 +0.1/-0.1 | 41 | 6,7 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

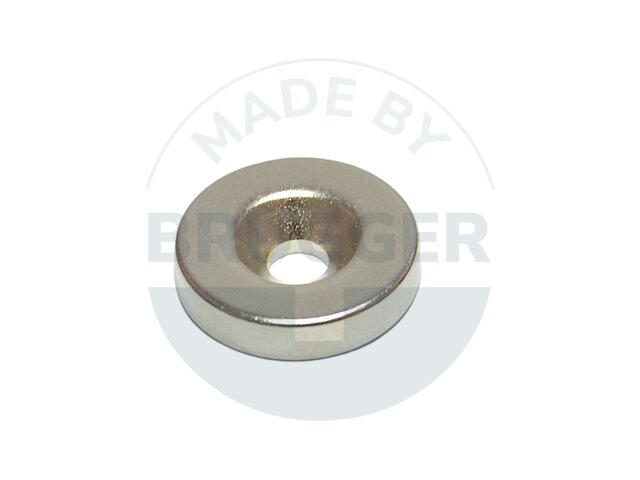

Aimant annulaire ø 18 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RM024NDRI99NG20 | N35 | 24 +0.1/-0.1 | 5,5 +0.1/-0.1 | 4 +0.1/-0.1 | 66 | 12 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

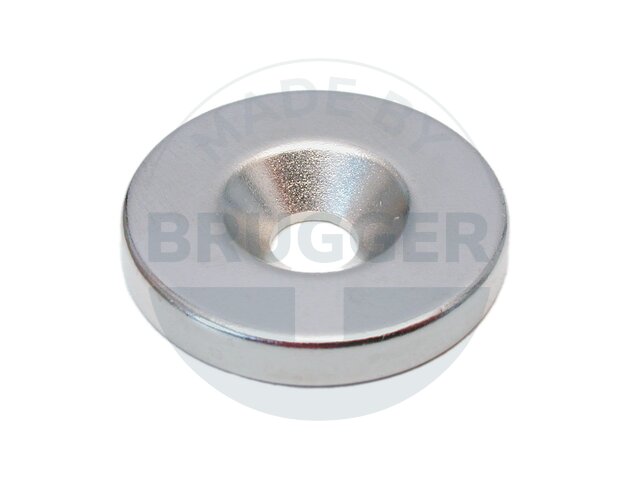

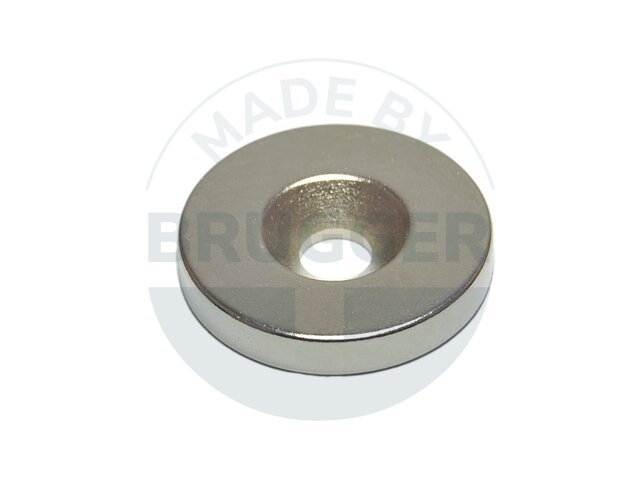

Aimant annulaire ø 24 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RM040NdRi99ng02 | N40 | 40 +0.1/-0.1 | 11,5 +0.5/-0.5 | 4 +0.1/-0.1 | 130 | 32,8 | 80 | axialement | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

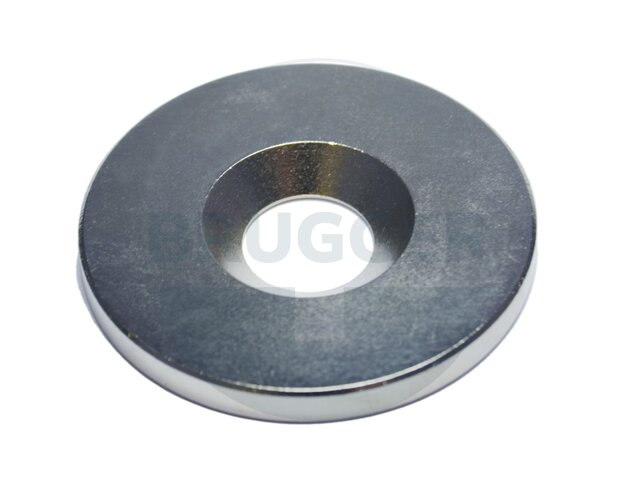

Aimant annulaire ø 40 mm en NdFeB, avec lamage, jusqu'à 80°C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
