Aimants bruts en samarium-cobalt (SmCo), ronds

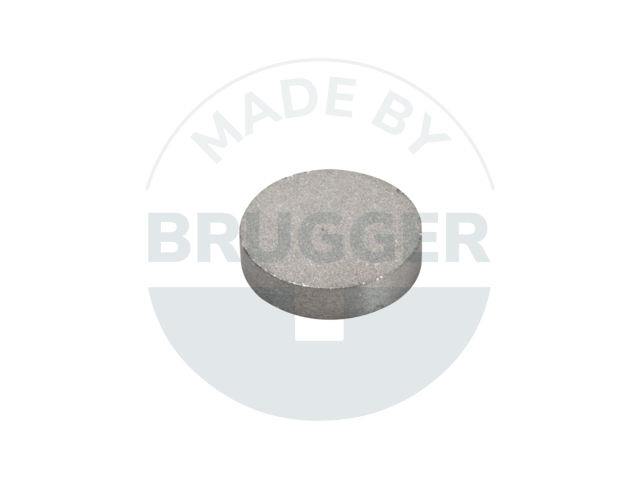

Aimant en forme de disque en SmCo

dessin technique Aimant à disque | © Brugger GmbH
dessin technique Aimant à disque | © Brugger GmbH

NOTE SUR LE PRODUIT :
Les aimants SmCo peuvent être fabriqués dans presque toutes les dimensions souhaitées et sans frais d'outillage. Les petites quantités sont donc également possibles. La surface est nue. L'indication de température se réfère à la température maximale d'utilisation du matériau. La résistance peut toutefois être réduite en raison de la géométrie.

Comme alternative au standard, nous proposons également des solutions individuelles :
" dimensions spécifiques au client
" sens d'aimantation modifié
" autres types d'aimantation
" autres qualités
" revêtement supplémentaire (p. ex. galvanisé, nickelé, revêtu d'époxy)

Fiche technique
Numéro d'articleQualitéD mmH mmForce d'adhérence* NPoids gTempérature °CMagnétisation
MSASm4x3RCS26H4 +0.1/-0.13 +0.1/-0.12,50,3350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: MSASm4x3
Qualité: RCS26H
D mm: 4 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 2,5
Poids g: 0,3
Température °C: 350
Magnétisation: axialement
MSASm5x3RCS26H5 +0.1/-0.13 +0.1/-0.13,50,4350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: MSASm5x3
Qualité: RCS26H
D mm: 5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 3,5
Poids g: 0,4
Température °C: 350
Magnétisation: axialement
MSASm6x3RCS26H6 +0.1/-0.13 +0.1/-0.140,6350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: MSASm6x3
Qualité: RCS26H
D mm: 6 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 4
Poids g: 0,6
Température °C: 350
Magnétisation: axialement
MSASm7x3RCS26H7 +0.1/-0.13 +0.1/-0.160,9350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: MSASm7x3
Qualité: RCS26H
D mm: 7 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 6
Poids g: 0,9
Température °C: 350
Magnétisation: axialement
RM008SCSb99rh11RCS26H8 +0.1/-0.13 +0.1/-0.18,51,2350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM008SCSb99rh11
Qualité: RCS26H
D mm: 8 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 8,5
Poids g: 1,2
Température °C: 350
Magnétisation: axialement
MSASm10x3RCS26H10 +0.1/-0.13 +0.1/-0.1101,9350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: MSASm10x3
Qualité: RCS26H
D mm: 10 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 10
Poids g: 1,9
Température °C: 350
Magnétisation: axialement
RM011SCSb99rh00RCS26H11 +0.1/-0.13,5 +0.1/-0.1122,7350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM011SCSb99rh00
Qualité: RCS26H
D mm: 11 +0.1/-0.1
H mm: 3,5 +0.1/-0.1
Force d'adhérence* N: 12
Poids g: 2,7
Température °C: 350
Magnétisation: axialement
MSASm12x3RCS26H12 +0.1/-0.13 +0.1/-0.1122,7350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: MSASm12x3
Qualité: RCS26H
D mm: 12 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 12
Poids g: 2,7
Température °C: 350
Magnétisation: axialement
RM015SCSb99rh03RCS26H15 +0.1/-0.13 +0.1/-0.1184,4350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM015SCSb99rh03
Qualité: RCS26H
D mm: 15 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 18
Poids g: 4,4
Température °C: 350
Magnétisation: axialement
RM015SCSb99rh05RCS26H15 +0.1/-0.14 +0.1/-0.1225,8350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM015SCSb99rh05
Qualité: RCS26H
D mm: 15 +0.1/-0.1
H mm: 4 +0.1/-0.1
Force d'adhérence* N: 22
Poids g: 5,8
Température °C: 350
Magnétisation: axialement
RM018SCSb99rh02RCS26H18 +0.1/-0.13 +0.1/-0.1256,3350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM018SCSb99rh02
Qualité: RCS26H
D mm: 18 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 25
Poids g: 6,3
Température °C: 350
Magnétisation: axialement
RM020SCSb99rh07RCS26H20 +0.1/-0.14 +0.1/-0.13210,4350axialement
Numéro d'article: RM020SCSb99rh07
Qualité: RCS26H
D mm: 20 +0.1/-0.1
H mm: 4 +0.1/-0.1
Force d'adhérence* N: 32
Poids g: 10,4
Température °C: 350
Magnétisation: axialement
RM024SCSb99rh02RCS26H24 +0.1/-0.13 +0.1/-0.13011,5350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM024SCSb99rh02
Qualité: RCS26H
D mm: 24 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 30
Poids g: 11,5
Température °C: 350
Magnétisation: axialement
RM025SCSb99rh04RCS26H25 +0.1/-0.14 +0.1/-0.14116,3350axialement
Aimants cylindriques en samarium cobalt | © Brugger GmbH
Numéro d'article: RM025SCSb99rh04
Qualité: RCS26H
D mm: 25 +0.1/-0.1
H mm: 4 +0.1/-0.1
Force d'adhérence* N: 41
Poids g: 16,3
Température °C: 350
Magnétisation: axialement
Magnétisé par la hauteur (H)
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
