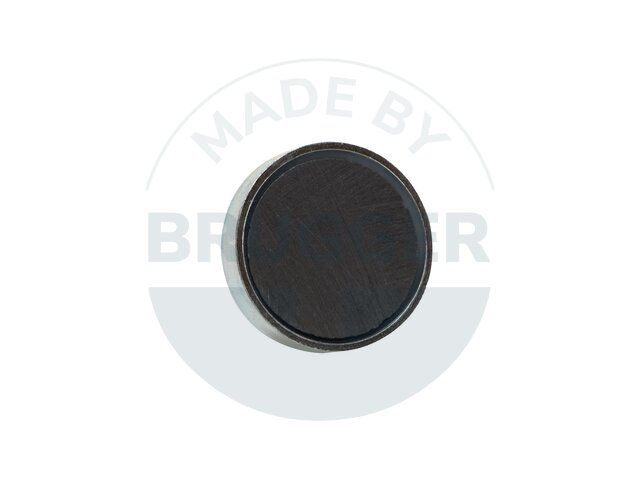

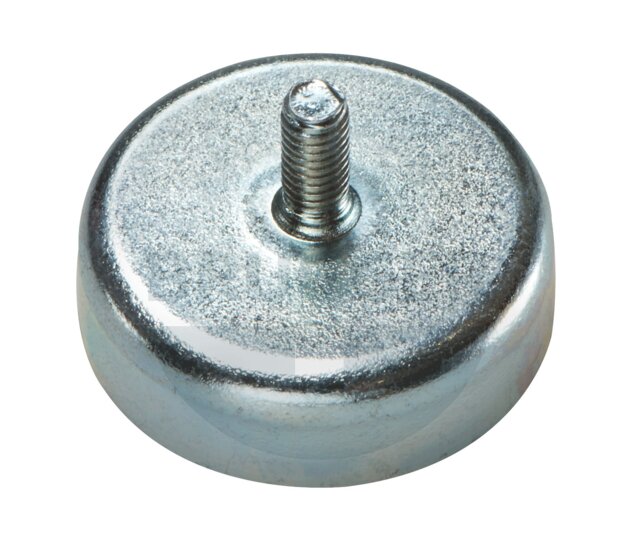

Aimants en pot en ferrite dure, boîtier en acier, avec filetage extérieur, galvanisés

dessin technique Aimants en forme de pot en ferrite dure avec filetage extérieur galvanisé | © Brugger GmbH
dessin technique Aimants en forme de pot en ferrite dure avec filetage extérieur galvanisé | © Brugger GmbH
dessin technique Aimants en forme de pot en ferrite dure avec filetage extérieur galvanisé | © Brugger GmbH

NOTE SUR LE PRODUIT :

Vous cherchez des aimants en pot fiables et bon marché ? C'est exactement ce que vous offrent nos aimants en ferrite dure! Avec leur boîtier robuste en acier et leur filetage extérieur pratique, ils sont polyvalents. La galvanisation assure une protection durable contre la corrosion.

Les avantages :

  • Forte force d'adhérence : Fabriqués en ferrite dure de haute qualité, nos aimants en pot garantissent une force de traction élevée.
  • Boîtier en acier robuste : Le boîtier robuste protège l'aimant contre les dommages et lui assure une longue durée de vie.
  • Filetage mâle pratique : Permet une fixation facile sur différentes surfaces ou une combinaison avec d'autres supports.

Domaines d'application idéaux :

  • Industrie : fixation de pièces, d'outils ou d'appareils de mesure.
  • Artisanat : fixation de ferrures, d'enseignes ou d'éléments de décoration.
  • Hobby : bricolage, modélisme et projets DIY.

Comme alternative au standard, nous proposons également des solutions individuelles :
" Surface des boîtiers galvanisée en noir, d'où une meilleure résistance à la corrosion (jusqu'à 720 heures au test du brouillard salin - en fonction du matériau magnétique)

Fiche technique
Variantes de produits
Numéro d'articleD mmH mmHGes mmFiletage MxLForce d'adhérence* NPoids gTempérature °C
F10AG-vM3x710 +0.1/-0.14,5 +0.2/-0.111,5+0.5/-0.5M3x742200 Télécharger le fichier CAD
F13AG-vM3x713 +0.1/-0.14,5 +0.2/-0.111,5+0.5/-0.5M3x7103200 Télécharger le fichier CAD
F16AG-vM3x716 +0.1/-0.14,5 +0.2/-0.111,5+0.5/-0.5M3x7185200 Télécharger le fichier CAD
F16AG-vM4x616 +0.1/-0.14,5 +0.2/-0.110,5+0.5/-0.5M4x6185200 Télécharger le fichier CAD
F20AG-vM3x720 +0.1/-0.16 +0.2/-0.113+0.5/-0.5M3x73010200 Télécharger le fichier CAD
F20AG-vM6x3020 +0.1/-0.16 +0.2/-0.136+0.5/-0.5M6x303015200 Télécharger le fichier CAD
F25AG-vM4x825 +0.1/-0.17 +0.3/-0.215+0.5/-0.5M4x84019200 Télécharger le fichier CAD
F25AG-vM5x1525 +0.1/-0.17 +0.3/-0.222+0.5/-0.5M5x154020200 Télécharger le fichier CAD
F25AG-vM6x2025 +0.1/-0.17 +0.3/-0.227+0.5/-0.5M6x204022200 Télécharger le fichier CAD
F32AG-vM4x832 +0.1/-0.17 +0.3/-0.215+0.5/-0.5M4x88030200 Télécharger le fichier CAD
F32AG-vM6x1232 +0.1/-0.17 +0.3/-0.219+0.5/-0.5M6x128031200 Télécharger le fichier CAD
F32AG-vM8x1032 +0.1/-0.17 +0.3/-0.218+0.5/-0.5M8x108032200 Télécharger le fichier CAD
F47AG-vM6x847 +0.2/-0.19 +0.5/-0.217+0.5/-0.5M6x818085200 Télécharger le fichier CAD
F57AG-vM6x857 +0.2/-0.110,5 +0.5/-0.218,5+0.5/-0.5M6x8280146200 Télécharger le fichier CAD
F63AG-vM6x1563 +0.3/-0.114 +0.5/-0.229+0.5/-0.5M6x15350233200 Télécharger le fichier CAD
FG080HFAG08v-0180 +0.3/-0.110 +0.5/-0.223+0.5/-0.5M8x13600270200 Télécharger le fichier CAD

REMARQUE : FG080HFAG08v-01 - Boîtier estampé à partir de feuillard d'acier, bord arrière avec rayon de 4mm


* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
