Aimants en pot en ferrite dure, boîtier en acier, avec trou taraudé, galvanisés

dessin technique Aimants en forme de pot en ferrite dure avec douille filetée galvanisée | © Brugger GmbH
dessin technique Aimants en forme de pot en ferrite dure avec douille filetée galvanisée | © Brugger GmbH

NOTE SUR LE PRODUIT :

Nos aimants en pot en ferrite dure allient performance robuste et facilité d'utilisation.
Le trou taraudé pratique sur un boîtier en acier galvanisé permet un vissage rapide et sûr sur tous les objets à filetage métrique.

Idéal pour les stands d'exposition, l'industrie et l'artisanat.

Pourquoi choisissons-nous la ferrite dure ?

  • Rentable : Par rapport à d'autres matériaux magnétiques comme le néodyme, les ferrites dures sont nettement moins chères - sans pour autant faire de compromis sur les performances.

  • Inoxydable & durable : La haute résistance à la corrosion rend nos aimants en pot idéaux pour une utilisation dans des environnements difficiles.

  • Résistants à la chaleur : Les ferrites dures conservent leur force magnétique même à des températures élevées.

Comme alternative au standard, nous proposons également des solutions individuelles :
" Surface galvanisée noire pour les boîtiers, d'où une meilleure résistance à la corrosion (jusqu'à 720 heures au test du brouillard salin - en fonction du matériau de l'aimant).

Fiche technique
Numéro d'articleD mmd mmH mmHGes mmFiletage MForce d'adhérence* NPoids gTempérature °C
F10A-vM310 +0.1/-0.16 +0.1/-0.14,5 +0.2/-0.111,5+0.3/-0.2M342200 Télécharger le fichier CAD

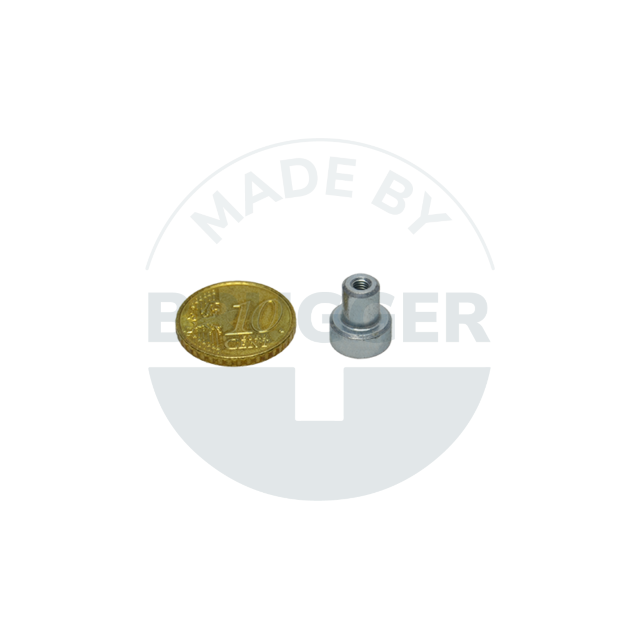

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 10mm M3 | © Brugger GmbH
Numéro d'article: F10A-vM3
D mm: 10 +0.1/-0.1
d mm: 6 +0.1/-0.1
H mm: 4,5 +0.2/-0.1
HGes mm: 11,5+0.3/-0.2
Filetage M: M3
Force d'adhérence* N: 4
Poids g: 2
Température °C: 200
F13A-vM313 +0.1/-0.16 +0.1/-0.14,5 +0.2/-0.111,5+0.3/-0.2M3104200 Télécharger le fichier CAD

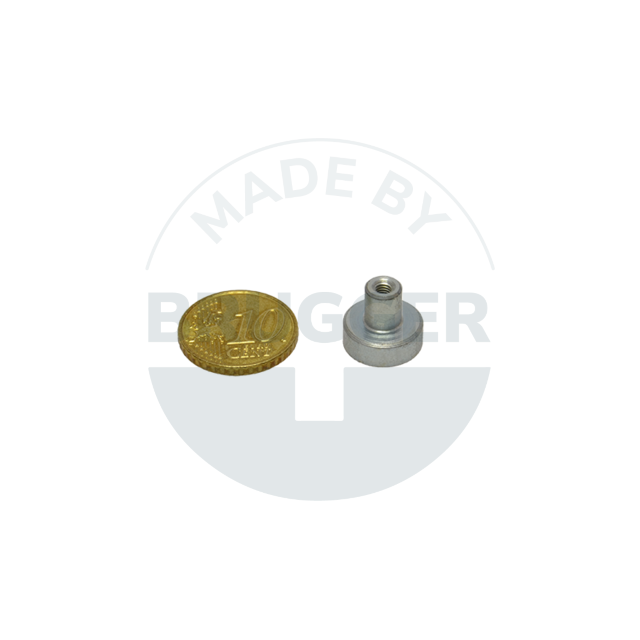

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 13mm M3 | © Brugger GmbH
Numéro d'article: F13A-vM3
D mm: 13 +0.1/-0.1
d mm: 6 +0.1/-0.1
H mm: 4,5 +0.2/-0.1
HGes mm: 11,5+0.3/-0.2
Filetage M: M3
Force d'adhérence* N: 10
Poids g: 4
Température °C: 200
F16A-vM316 +0.1/-0.16 +0.1/-0.14,5 +0.2/-0.111,5+0.3/-0.2M3185200 Télécharger le fichier CAD

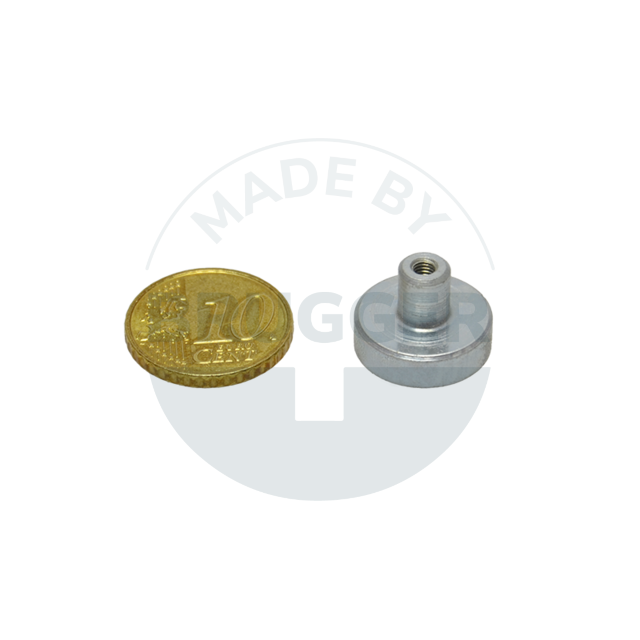

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 16mm M3 | © Brugger GmbH
Numéro d'article: F16A-vM3
D mm: 16 +0.1/-0.1
d mm: 6 +0.1/-0.1
H mm: 4,5 +0.2/-0.1
HGes mm: 11,5+0.3/-0.2
Filetage M: M3
Force d'adhérence* N: 18
Poids g: 5
Température °C: 200
F20A-vM320 +0.1/-0.16 +0.1/-0.16 +0.2/-0.113+0.3/-0.2M33010200 Télécharger le fichier CAD

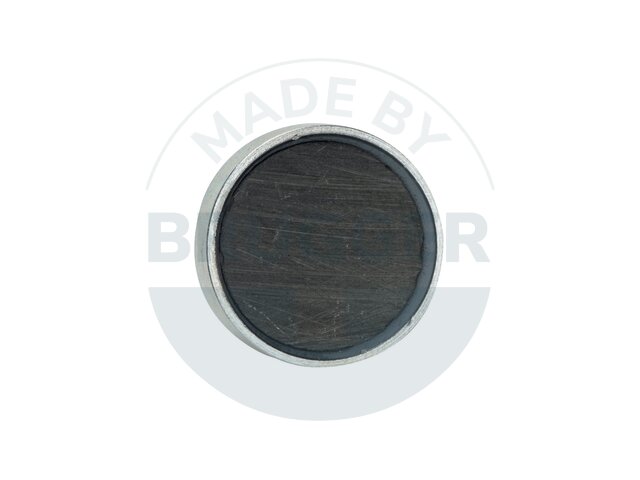

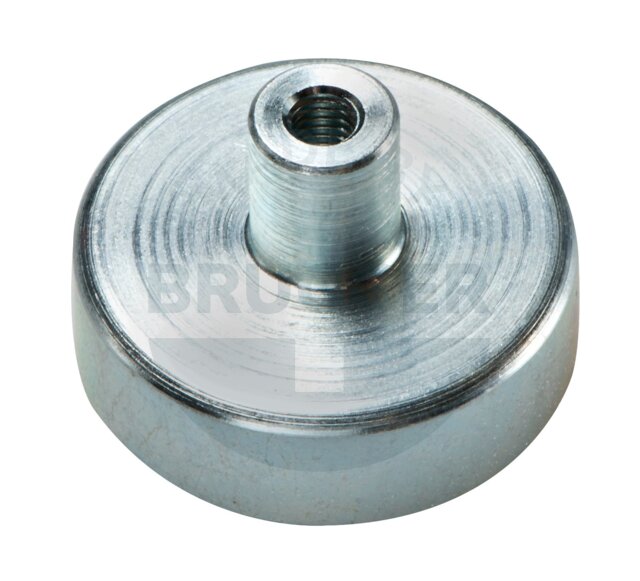

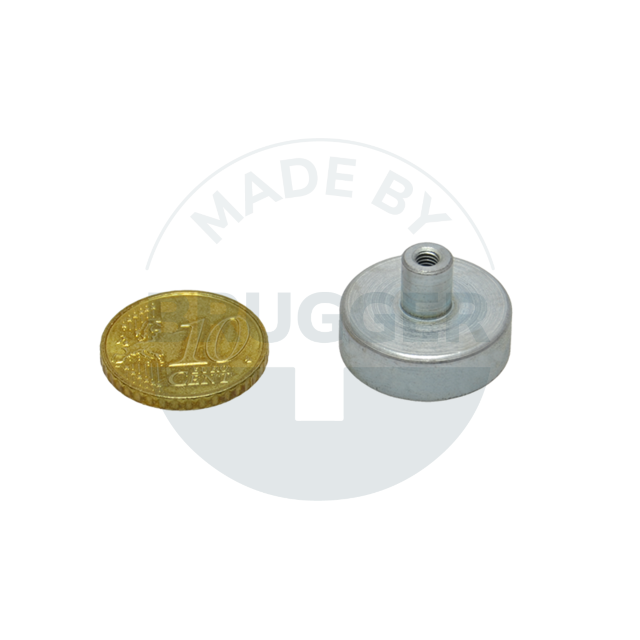

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 20mm M3 | © Brugger GmbH
Numéro d'article: F20A-vM3
D mm: 20 +0.1/-0.1
d mm: 6 +0.1/-0.1
H mm: 6 +0.2/-0.1
HGes mm: 13+0.3/-0.2
Filetage M: M3
Force d'adhérence* N: 30
Poids g: 10
Température °C: 200
F25A-vM425 +0.1/-0.18 +0.2/-0.27 +0.3/-0.215+0.5/-0.3M44020200 Télécharger le fichier CAD

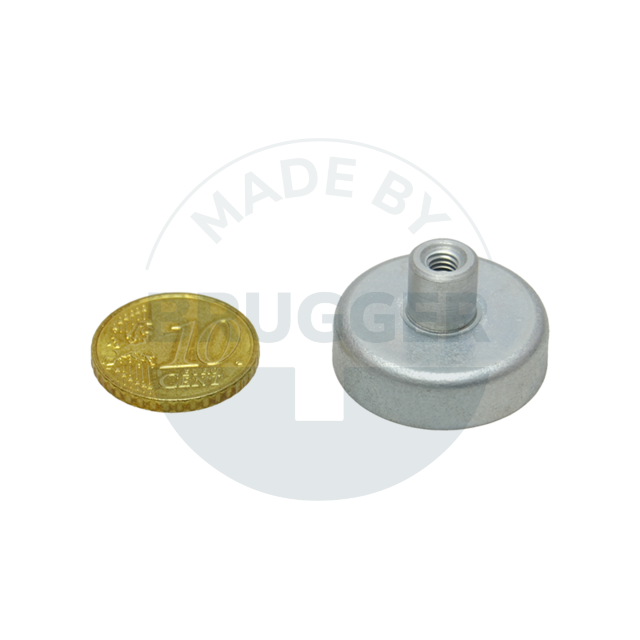

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 25mm M4 | © Brugger GmbH
Numéro d'article: F25A-vM4
D mm: 25 +0.1/-0.1
d mm: 8 +0.2/-0.2
H mm: 7 +0.3/-0.2
HGes mm: 15+0.5/-0.3
Filetage M: M4
Force d'adhérence* N: 40
Poids g: 20
Température °C: 200
F32A-vM432 +0.1/-0.18 +0.2/-0.27 +0.3/-0.215+0.5/-0.3M48031200 Télécharger le fichier CAD

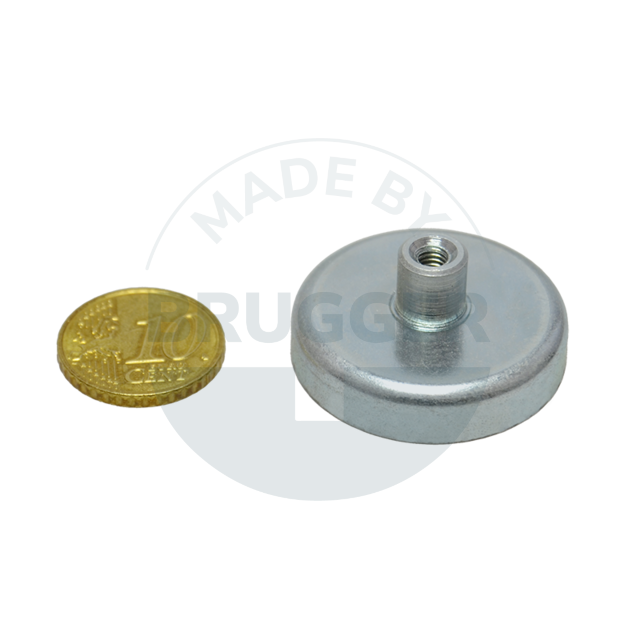

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 32mm M4 | © Brugger GmbH
Numéro d'article: F32A-vM4
D mm: 32 +0.1/-0.1
d mm: 8 +0.2/-0.2
H mm: 7 +0.3/-0.2
HGes mm: 15+0.5/-0.3
Filetage M: M4
Force d'adhérence* N: 80
Poids g: 31
Température °C: 200
F36A-vM436 +0.2/-0.18 +0.2/-0.27,7 +0.3/-0.216+0.5/-0.3M410041200 Télécharger le fichier CAD

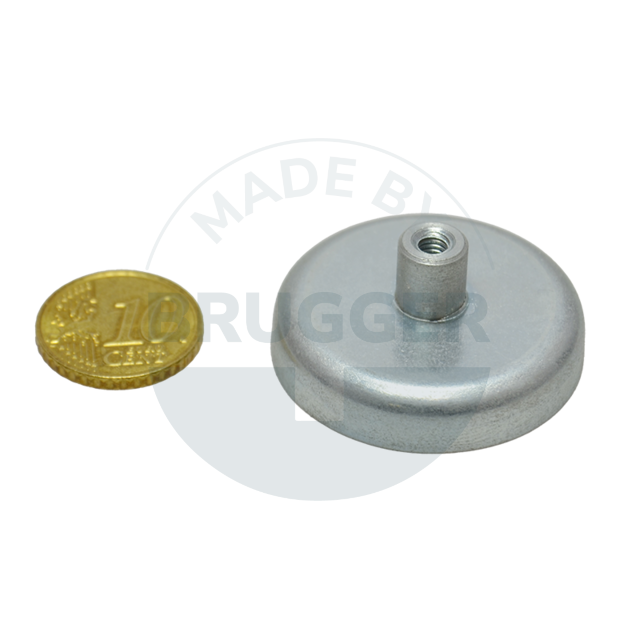

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 36mm M4 | © Brugger GmbH
Numéro d'article: F36A-vM4
D mm: 36 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 7,7 +0.3/-0.2
HGes mm: 16+0.5/-0.3
Filetage M: M4
Force d'adhérence* N: 100
Poids g: 41
Température °C: 200
F40A-vM440 +0.2/-0.18 +0.2/-0.28 +0.3/-0.216,5+0.5/-0.3M412556200 Télécharger le fichier CAD

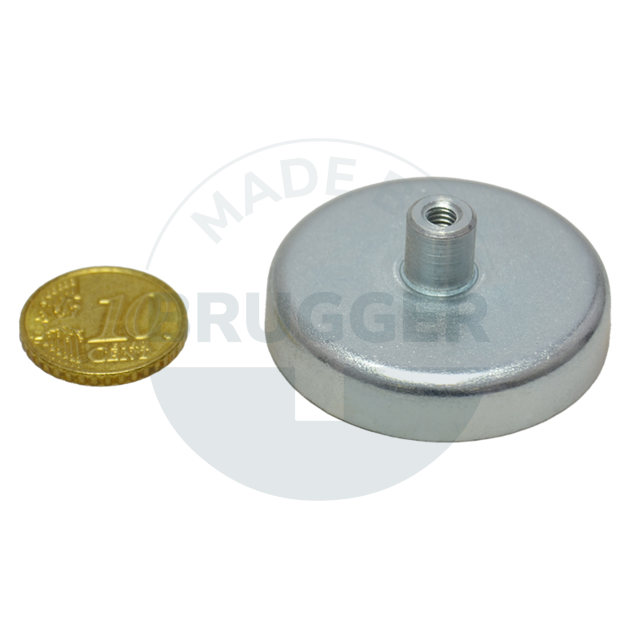

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 40mm M4 | © Brugger GmbH
Numéro d'article: F40A-vM4
D mm: 40 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 8 +0.3/-0.2
HGes mm: 16,5+0.5/-0.3
Filetage M: M4
Force d'adhérence* N: 125
Poids g: 56
Température °C: 200
F40A-vM540 +0.2/-0.110 +0.2/-0.28 +0.3/-0.218+0.5/-0.3M512560200 Télécharger le fichier CAD

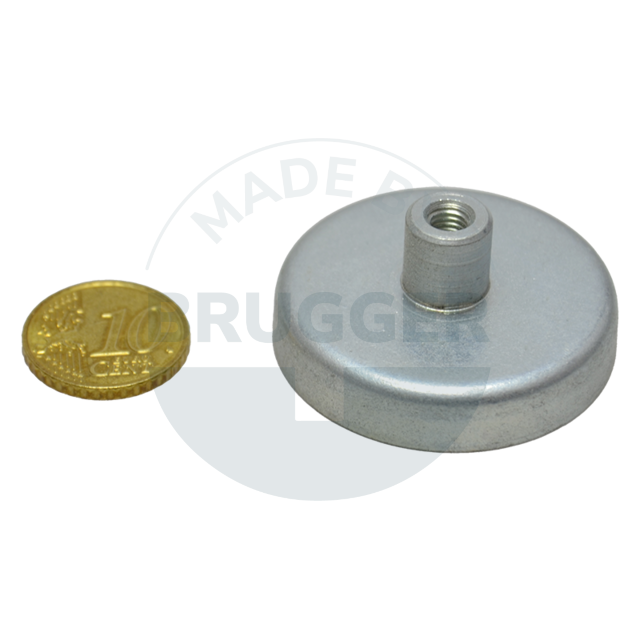

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 40mm M5 | © Brugger GmbH
Numéro d'article: F40A-vM5
D mm: 40 +0.2/-0.1
d mm: 10 +0.2/-0.2
H mm: 8 +0.3/-0.2
HGes mm: 18+0.5/-0.3
Filetage M: M5
Force d'adhérence* N: 125
Poids g: 60
Température °C: 200
F47A-vM447 +0.2/-0.18 +0.2/-0.29 +0.4/-0.217+0.6/-0.3M418086200 Télécharger le fichier CAD

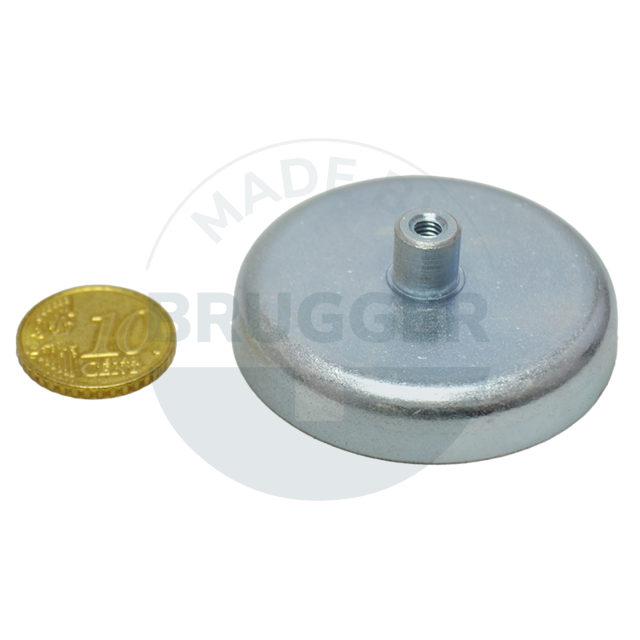

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 47mm M4 | © Brugger GmbH
Numéro d'article: F47A-vM4
D mm: 47 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 9 +0.4/-0.2
HGes mm: 17+0.6/-0.3
Filetage M: M4
Force d'adhérence* N: 180
Poids g: 86
Température °C: 200
F47A-vM647 +0.2/-0.112 +0.2/-0.29 +0.4/-0.220,5+0.6/-0.3M618090200 Télécharger le fichier CAD

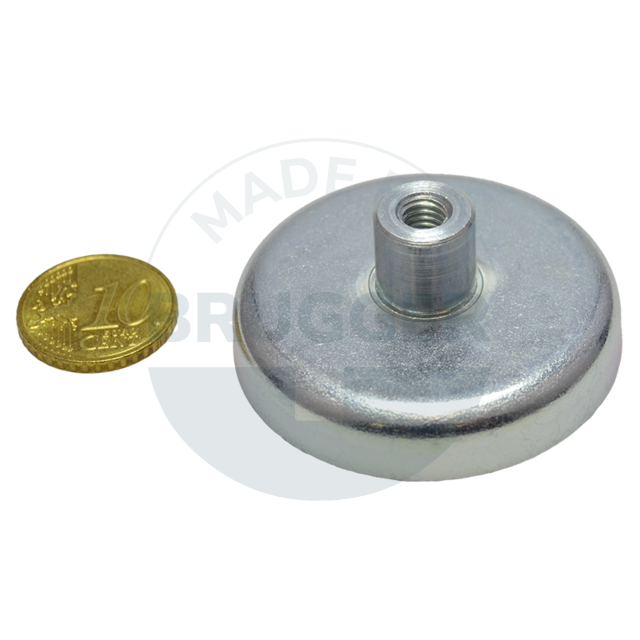

Numéro d'article: F47A-vM6
D mm: 47 +0.2/-0.1
d mm: 12 +0.2/-0.2
H mm: 9 +0.4/-0.2
HGes mm: 20,5+0.6/-0.3
Filetage M: M6
Force d'adhérence* N: 180
Poids g: 90
Température °C: 200
F50A-vM450 +0.2/-0.18 +0.2/-0.210 +0.4/-0.218,5+0.6/-0.3M4220104200 Télécharger le fichier CAD

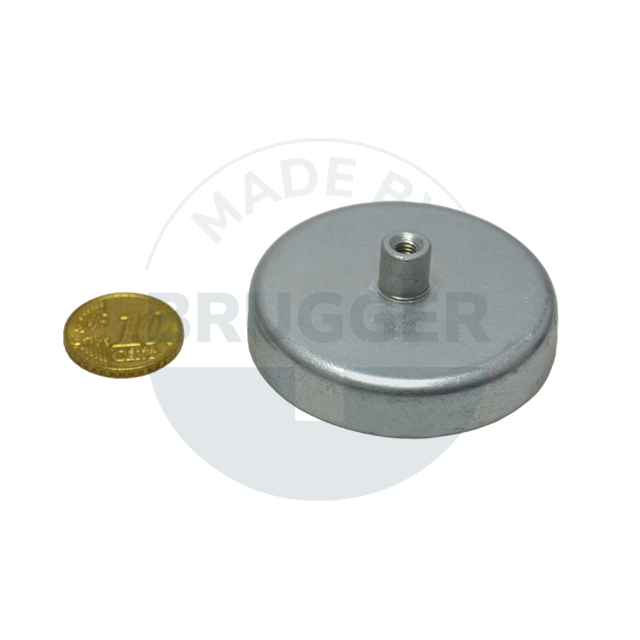

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 50mm M4 | © Brugger GmbH
Numéro d'article: F50A-vM4
D mm: 50 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 10 +0.4/-0.2
HGes mm: 18,5+0.6/-0.3
Filetage M: M4
Force d'adhérence* N: 220
Poids g: 104
Température °C: 200
F50A-vM650 +0.2/-0.112 +0.2/-0.210 +0.4/-0.222+0.6/-0.3M6220110200 Télécharger le fichier CAD

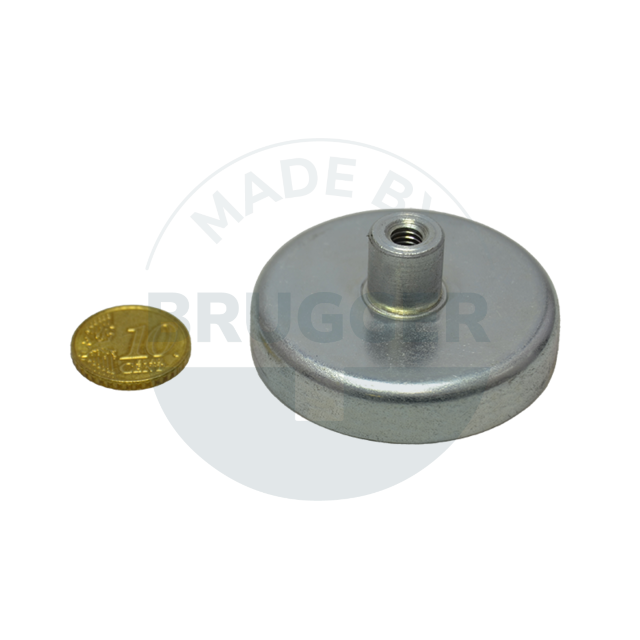

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 50mm M6 | © Brugger GmbH
Numéro d'article: F50A-vM6
D mm: 50 +0.2/-0.1
d mm: 12 +0.2/-0.2
H mm: 10 +0.4/-0.2
HGes mm: 22+0.6/-0.3
Filetage M: M6
Force d'adhérence* N: 220
Poids g: 110
Température °C: 200
F57A-vM457 +0.2/-0.18 +0.2/-0.210,5 +0.5/-0.218,5+0.7/-0.3M4280145200 Télécharger le fichier CAD

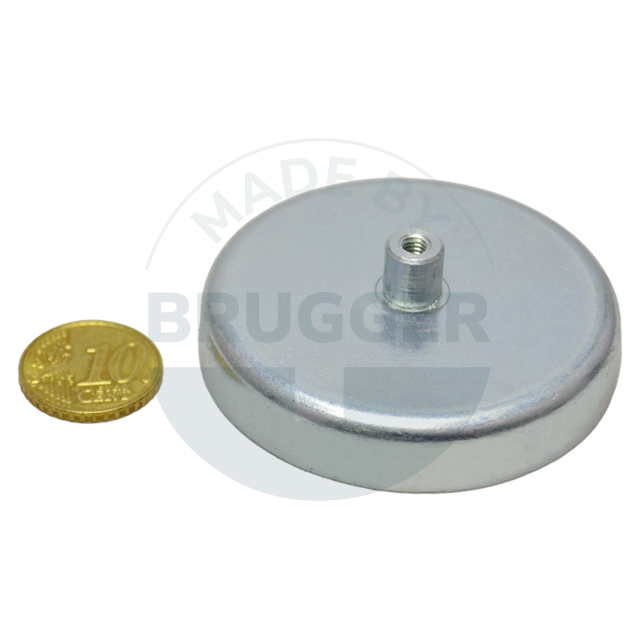

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 57mm M4 | © Brugger GmbH
Numéro d'article: F57A-vM4
D mm: 57 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 10,5 +0.5/-0.2
HGes mm: 18,5+0.7/-0.3
Filetage M: M4
Force d'adhérence* N: 280
Poids g: 145
Température °C: 200
F57A-vM657 +0.2/-0.112 +0.2/-0.210,5 +0.5/-0.222,5+0.7/-0.3M6280150200 Télécharger le fichier CAD

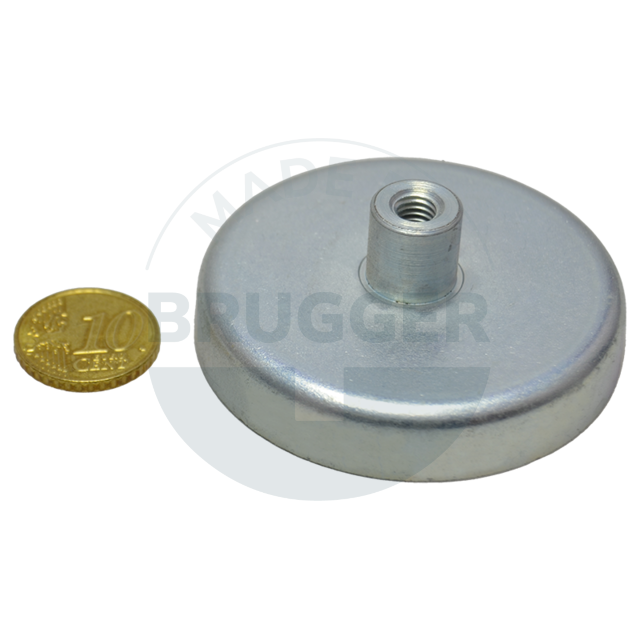

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 57mm M6 | © Brugger GmbH
Numéro d'article: F57A-vM6
D mm: 57 +0.2/-0.1
d mm: 12 +0.2/-0.2
H mm: 10,5 +0.5/-0.2
HGes mm: 22,5+0.7/-0.3
Filetage M: M6
Force d'adhérence* N: 280
Poids g: 150
Température °C: 200
F63A-vM463 +0.3/-0.18 +0.2/-0.214 +0.5/-0.222+0.7/-0.3M4350229200 Télécharger le fichier CAD

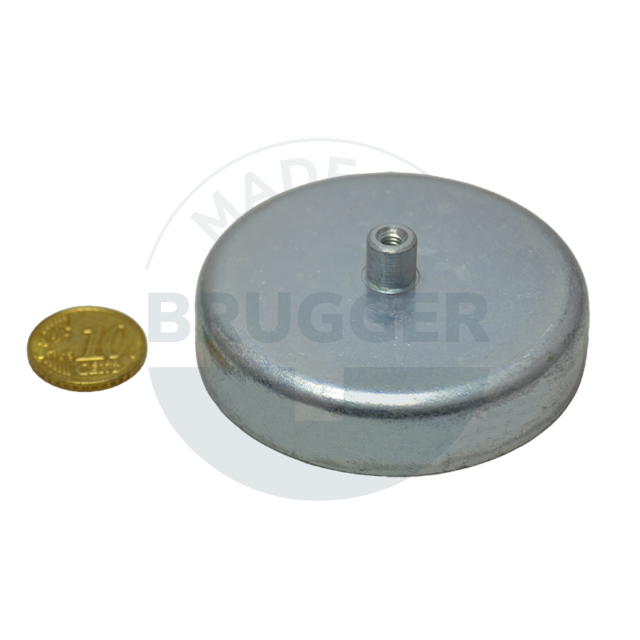

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 63mm M4 | © Brugger GmbH
Numéro d'article: F63A-vM4
D mm: 63 +0.3/-0.1
d mm: 8 +0.2/-0.2
H mm: 14 +0.5/-0.2
HGes mm: 22+0.7/-0.3
Filetage M: M4
Force d'adhérence* N: 350
Poids g: 229
Température °C: 200
F63A-vM863 +0.3/-0.115 +0.2/-0.214 +0.5/-0.230+0.7/-0.3M8350244200 Télécharger le fichier CAD

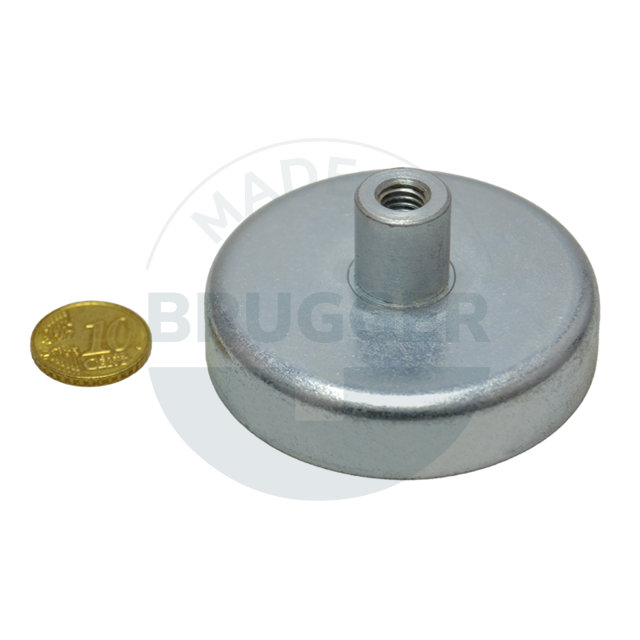

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 63mm M8 | © Brugger GmbH
Numéro d'article: F63A-vM8
D mm: 63 +0.3/-0.1
d mm: 15 +0.2/-0.2
H mm: 14 +0.5/-0.2
HGes mm: 30+0.7/-0.3
Filetage M: M8
Force d'adhérence* N: 350
Poids g: 244
Température °C: 200
F80A-vM680 +0.3/-0.112 +0.2/-0.218 +0.5/-0.228,5+0.7/-0.3M6600476200 Télécharger le fichier CAD

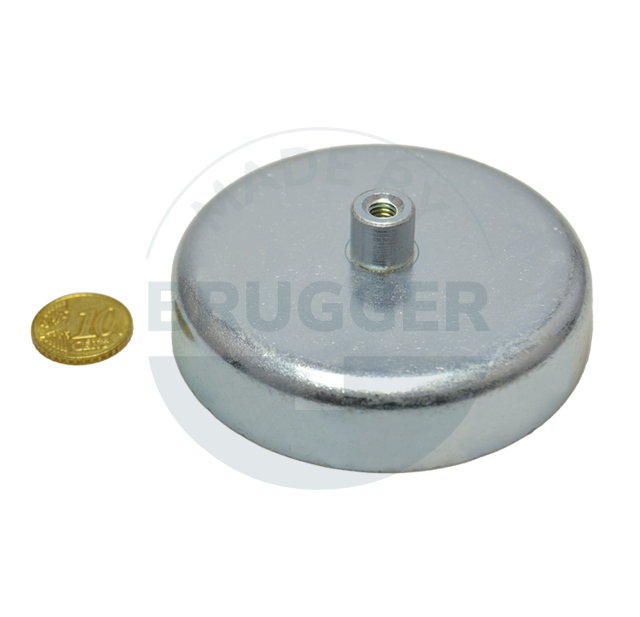

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 80mm M6 | © Brugger GmbH
Numéro d'article: F80A-vM6
D mm: 80 +0.3/-0.1
d mm: 12 +0.2/-0.2
H mm: 18 +0.5/-0.2
HGes mm: 28,5+0.7/-0.3
Filetage M: M6
Force d'adhérence* N: 600
Poids g: 476
Température °C: 200
FG080HFA-06v-0080 +0.3/-0.112 +0.2/-0.210 +0.5/-0.221,5+0.7/-0.3M6600272200 Télécharger le fichier CAD

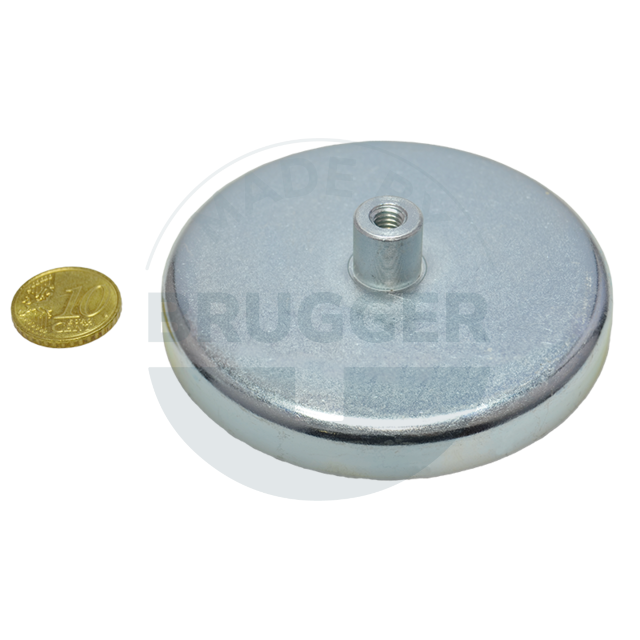

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 80mm M6 | © Brugger GmbH
Numéro d'article: FG080HFA-06v-00
D mm: 80 +0.3/-0.1
d mm: 12 +0.2/-0.2
H mm: 10 +0.5/-0.2
HGes mm: 21,5+0.7/-0.3
Filetage M: M6
Force d'adhérence* N: 600
Poids g: 272
Température °C: 200
F80A-vM1080 +0.3/-0.120 +0.2/-0.218 +0.5/-0.234+0.7/-0.3M10600498200 Télécharger le fichier CAD

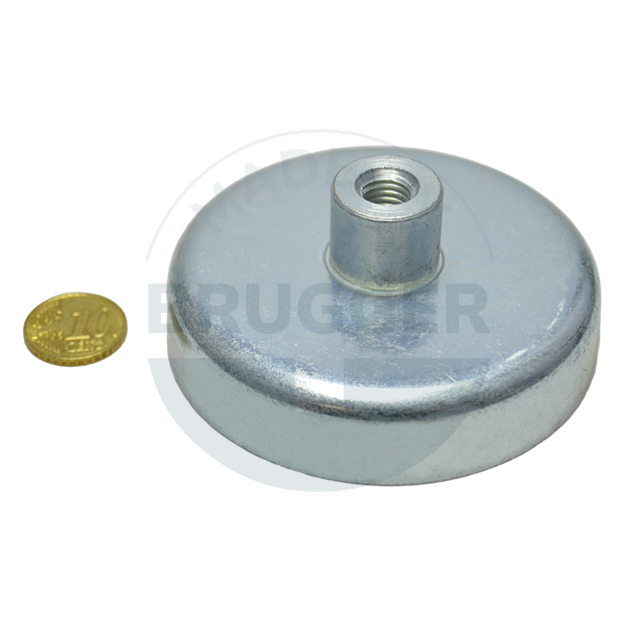

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 80mm M10 | © Brugger GmbH
Numéro d'article: F80A-vM10
D mm: 80 +0.3/-0.1
d mm: 20 +0.2/-0.2
H mm: 18 +0.5/-0.2
HGes mm: 34+0.7/-0.3
Filetage M: M10
Force d'adhérence* N: 600
Poids g: 498
Température °C: 200
F100A-vM12100 +0.5/-0.122 +0.2/-0.222 +0.5/-0.243+0.7/-0.3M12900960200 Télécharger le fichier CAD

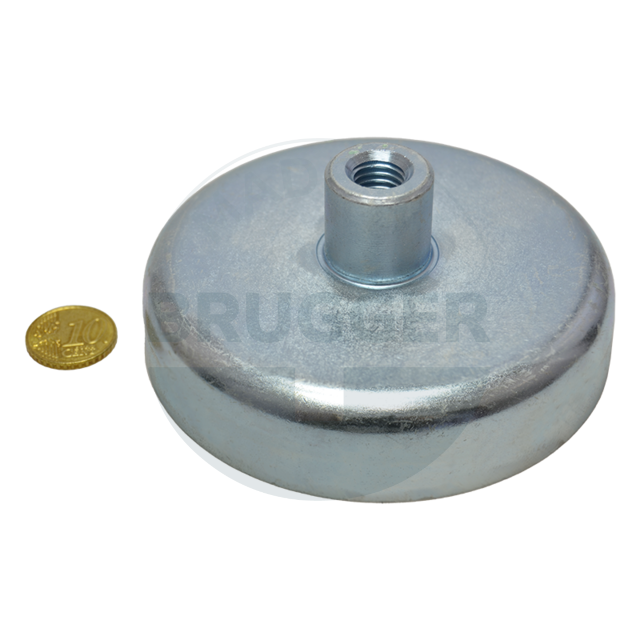

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 100mm M12 | © Brugger GmbH
Numéro d'article: F100A-vM12
D mm: 100 +0.5/-0.1
d mm: 22 +0.2/-0.2
H mm: 22 +0.5/-0.2
HGes mm: 43+0.7/-0.3
Filetage M: M12
Force d'adhérence* N: 900
Poids g: 960
Température °C: 200
F125A-vM14125 +0.5/-0.125 +0.2/-0.226 +0.5/-0.250+0.7/-0.3M141 3001 755200 Télécharger le fichier CAD

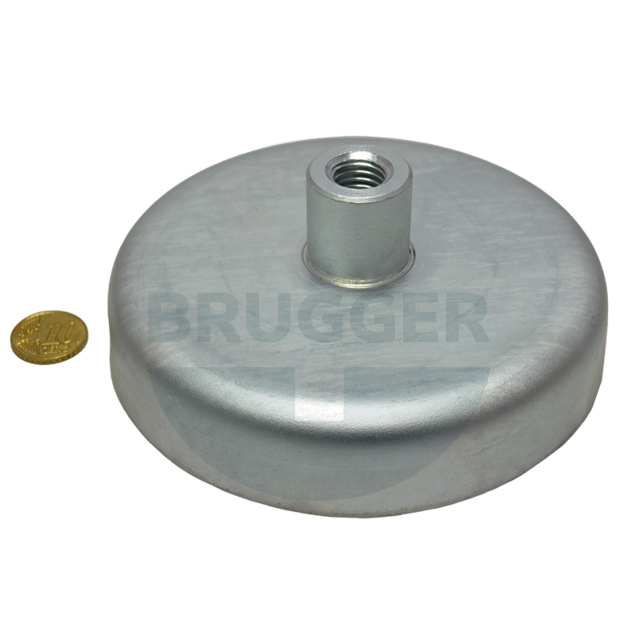

Aimant à pot en ferrite dure boîtier en acier avec douille filetée galvanisé 125mm M14 | © Brugger GmbH
Numéro d'article: F125A-vM14
D mm: 125 +0.5/-0.1
d mm: 25 +0.2/-0.2
H mm: 26 +0.5/-0.2
HGes mm: 50+0.7/-0.3
Filetage M: M14
Force d'adhérence* N: 1 300
Poids g: 1 755
Température °C: 200

REMARQUE : FG080HFA-06v-00 - Boîtier estampé à partir de feuillard d'acier, bord arrière avec rayon de 4mm


* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
