Aimants grappin plats en Néodyme-Fer-Bore (NdFeB)

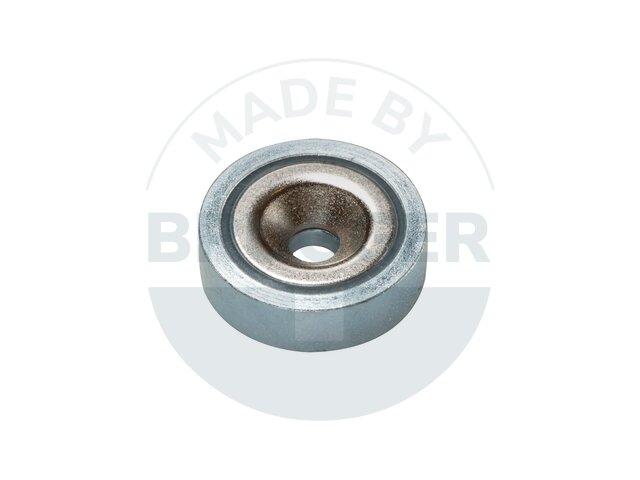

Aimants grappin plats en NdFeB, boîtier en acier, avec perçage et abaissement, galvanisés

En alternative aux produits standard, nous proposons aussi des produits spécifiques à vos besoins:
» Option une meilleure protection à la corrosion par un revêtement zingué noir (tenue jusqu'à 720 heures au brouillard salin, selon le type d'aimant)
Numéro de référence D mm H mm d1 mm d2 mm Force portante* N Poids g Température °C
F10-NdCv 10+0.1/-0.1 4.5+0.1/-0.1 2.6+0.1/-0.1 5.2+1/0 19 2 80
F13-NdCv 13+0.1/-0.1 4.5+0.1/-0.1 3.5+0.1/-0.1 6.6+1/0 40 4 80
F16-NdCv 16+0.1/-0.1 4.5+0.1/-0.1 3.5+0.1/-0.1 6.6+1/0 75 6 80
F20-NdCv 20+0.1/-0.1 6+0.1/-0.1 4.5+0.1/-0.1 9.3+1/0 105 13 80
F25-NdCv 25+0.1/-0.1 7+0.2/-0.2 4.5+0.1/-0.1 9.0+1/0 160 24 80
F32-NdCv 32+0.1/-0.1 7+0.2/-0.2 5.5+0.1/-0.1 11.0+1/0 310 39 80
F40-NdCv 40+0.1/-0.1 8+0.2/-0.2 5.5+0.1/-0.1 10.3+1/0 570 73 80
REACH
RoHS
UV_resistance
PAC free
Les boîtiers sont fabriqués avec une grande précision à partir de barres, par tournage et par enlèvement de copeaux. Ce type de fabrication se reflète en partie dans l'optique (ce que l'on appelle les stries de tournage). Ceux-ci ne sont toutefois visibles qu'à l'œil nu et sont à peine perceptibles en raison de la faible rugosité donnée.
* Les forces d´adhérence ont été définies en cas de température ambiante sur la plaque polie en acier (S235JR selon DIN 10 025) d´une épaisseur de 10 mm lors du retrait vertical de l´aimant (1kg~10N). Une différence maximale de -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. La valeur est dépassée en général. Le type d‘application (situation de montage, température, contrepartie etc.) peuvent influencer les forces enormement. Les valeurs indiquées servent comme orientation. Veuillez svp consulter nos spécialistes.
