Aimants grappin cylindriques en Néodyme-Fer-Bore (NdFeB)

Aimants grappin cylindriques en NdFeB, boîtier en acier, avec taraudage intérieur, galvanisés

Unsere Stabgreifer sind Magnetsysteme mit einem zylindrischen Gehäuse und überzeugen mit ihrer hohen Haftkraft. Sie sind die perfekte Lösung für den Maschinen-, Werkzeug- und Vorrichtungsbau sowie für viele andere Branchen. Mit ihnen halten, spannen, transportieren und heben Sie eisenhaltige Werkstücke sicher und zuverlässig.

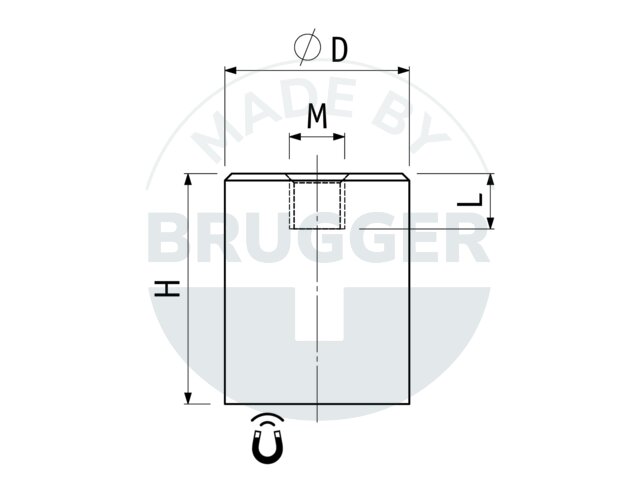

Fiche technique
Variantes de produits
Numéro d'articleD mmH mmForce d'adhérence* NPoids gTempérature °C
S6GNd6 +0.1/-0.120 +0.2/-0.26480 Télécharger le fichier CAD

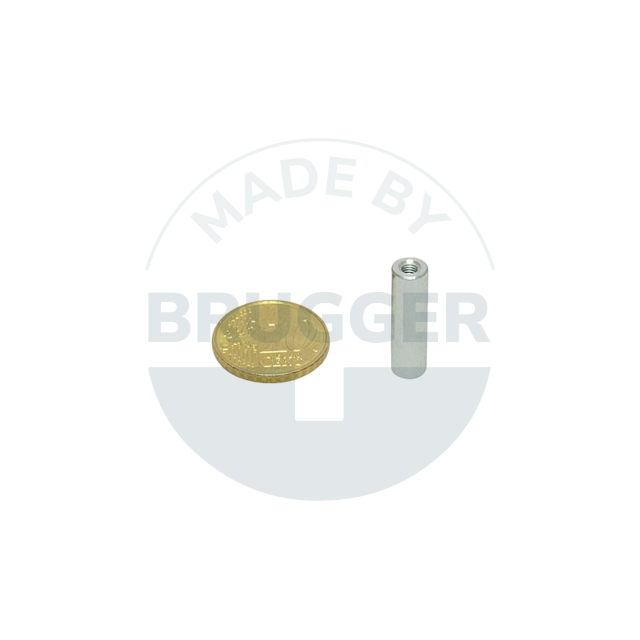

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 6mm | © Brugger GmbH
Numéro d'article: S6GNd
:
:
D mm: 6 +0.1/-0.1
H mm: 20 +0.2/-0.2
Force d'adhérence* N: 6
Poids g: 4
Température °C: 80
S8GNd8 +0.1/-0.120 +0.2/-0.2127,580 Télécharger le fichier CAD

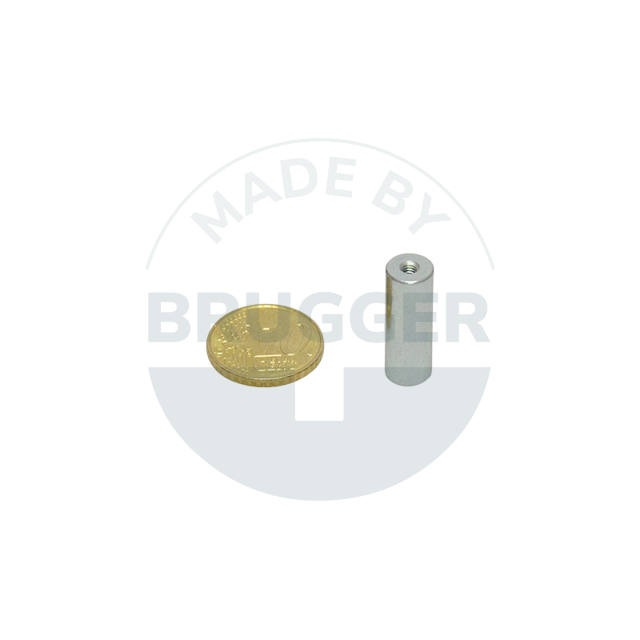

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 8mm | © Brugger GmbH
Numéro d'article: S8GNd
:
:
D mm: 8 +0.1/-0.1
H mm: 20 +0.2/-0.2
Force d'adhérence* N: 12
Poids g: 7,5
Température °C: 80
S10GNd10 +0.1/-0.120 +0.2/-0.2241180 Télécharger le fichier CAD
Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 10mm | © Brugger GmbH

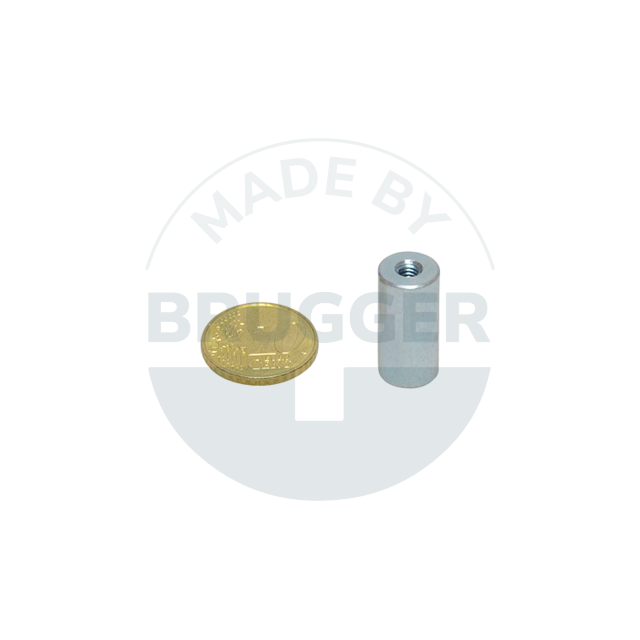

Numéro d'article: S10GNd
:
:
D mm: 10 +0.1/-0.1
H mm: 20 +0.2/-0.2
Force d'adhérence* N: 24
Poids g: 11
Température °C: 80
S10GKNd10 +0.1/-0.116 +0.2/-0.224980 Télécharger le fichier CAD
Numéro d'article: S10GKNd
:
:
D mm: 10 +0.1/-0.1
H mm: 16 +0.2/-0.2
Force d'adhérence* N: 24
Poids g: 9
Température °C: 80
S13GNd13 +0.1/-0.120 +0.2/-0.2602080 Télécharger le fichier CAD
Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 13mm | © Brugger GmbH
Numéro d'article: S13GNd
:
:
D mm: 13 +0.1/-0.1
H mm: 20 +0.2/-0.2
Force d'adhérence* N: 60
Poids g: 20
Température °C: 80
S13GKNd13 +0.1/-0.118 +0.2/-0.2601880 Télécharger le fichier CAD
Numéro d'article: S13GKNd
:
:
D mm: 13 +0.1/-0.1
H mm: 18 +0.2/-0.2
Force d'adhérence* N: 60
Poids g: 18
Température °C: 80
S16GNd16 +0.1/-0.120 +0.2/-0.2903080 Télécharger le fichier CAD

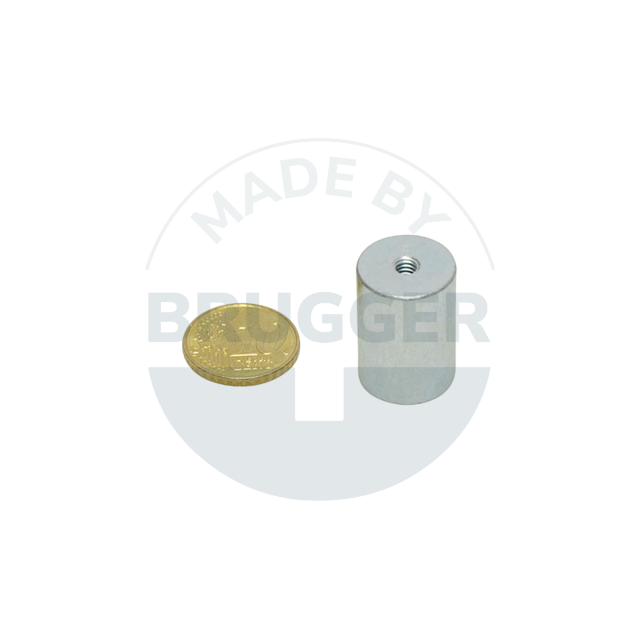

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 16mm | © Brugger GmbH
Numéro d'article: S16GNd
:
:
D mm: 16 +0.1/-0.1
H mm: 20 +0.2/-0.2
Force d'adhérence* N: 90
Poids g: 30
Température °C: 80
S20GNd20 +0.1/-0.125 +0.2/-0.21355880 Télécharger le fichier CAD

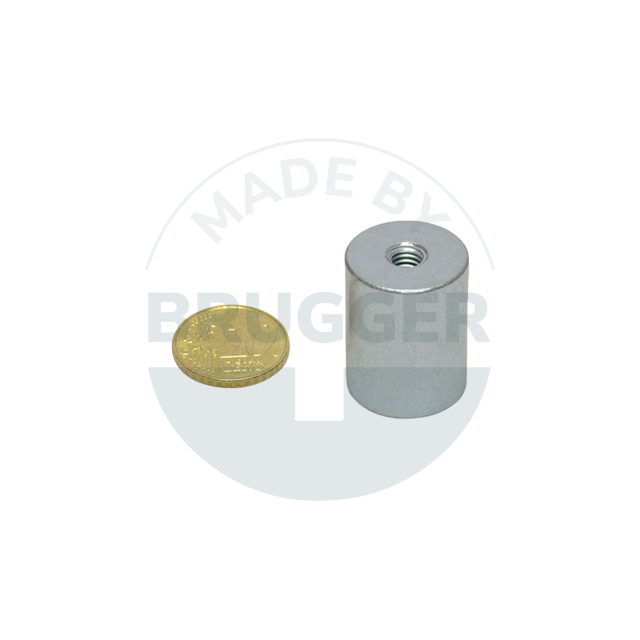

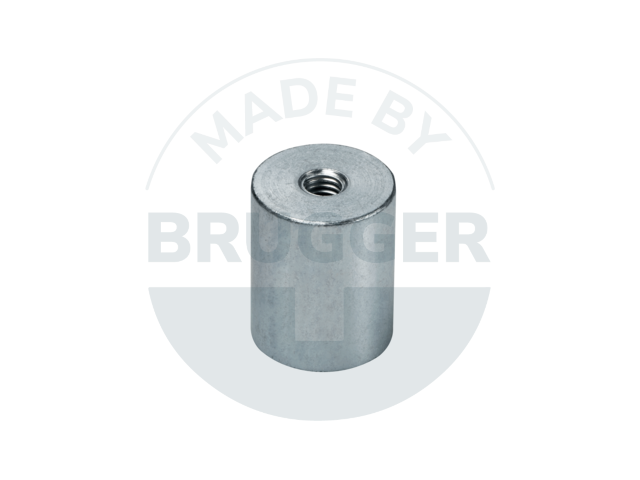

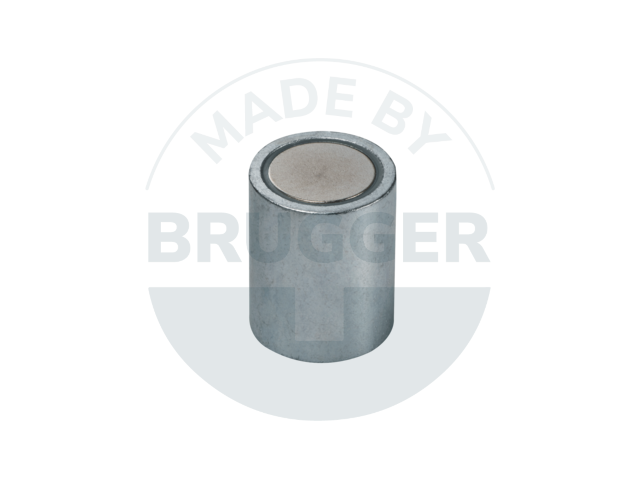

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 20mm | © Brugger GmbH
Numéro d'article: S20GNd
:
:
D mm: 20 +0.1/-0.1
H mm: 25 +0.2/-0.2
Force d'adhérence* N: 135
Poids g: 58
Température °C: 80
S25GNd25 +0.1/-0.135 +0.2/-0.219013180 Télécharger le fichier CAD

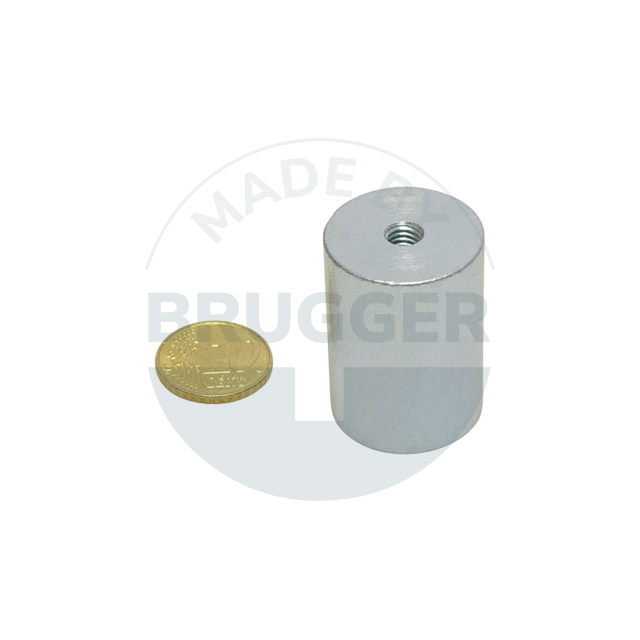

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 25mm | © Brugger GmbH
Numéro d'article: S25GNd
:
:
D mm: 25 +0.1/-0.1
H mm: 35 +0.2/-0.2
Force d'adhérence* N: 190
Poids g: 131
Température °C: 80
S32GNd32 +0.1/-0.140 +0.2/-0.234024380 Télécharger le fichier CAD

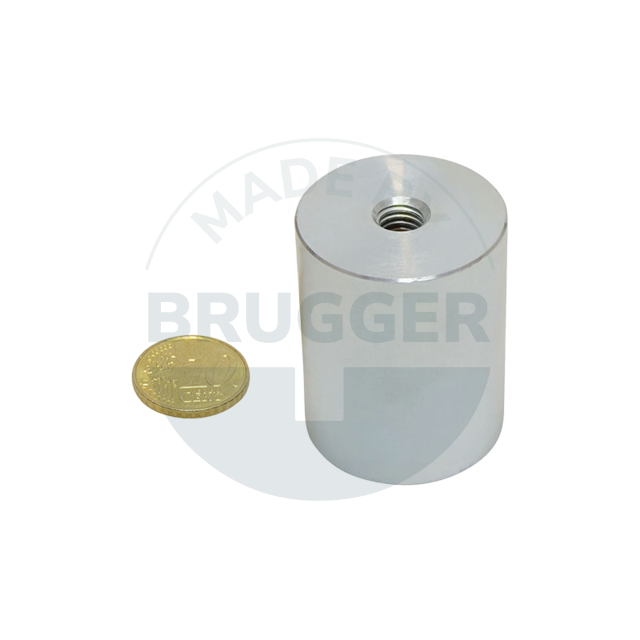

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 32mm | © Brugger GmbH
Numéro d'article: S32GNd
:
:
D mm: 32 +0.1/-0.1
H mm: 40 +0.2/-0.2
Force d'adhérence* N: 340
Poids g: 243
Température °C: 80
S40GNd40 +0.1/-0.150 +0.2/-0.270048080 Télécharger le fichier CAD

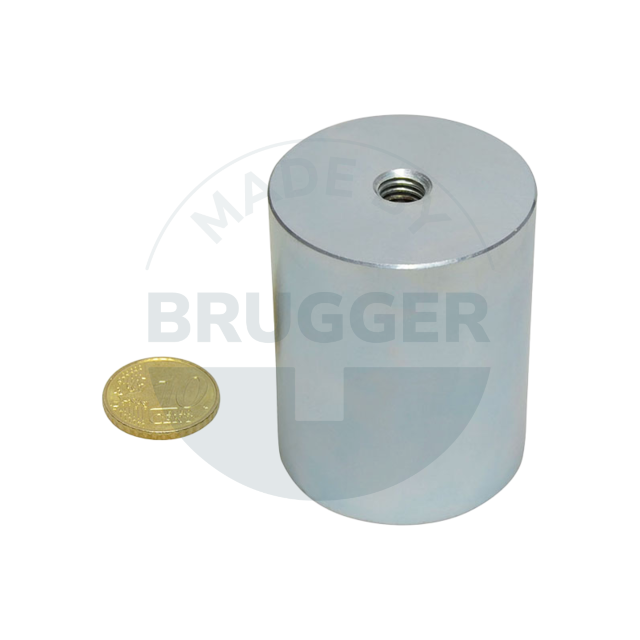

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 40mm | © Brugger GmbH
Numéro d'article: S40GNd
:
:
D mm: 40 +0.1/-0.1
H mm: 50 +0.2/-0.2
Force d'adhérence* N: 700
Poids g: 480
Température °C: 80
S50GNd50 +0.1/-0.160 +0.2/-0.21 00090080 Télécharger le fichier CAD

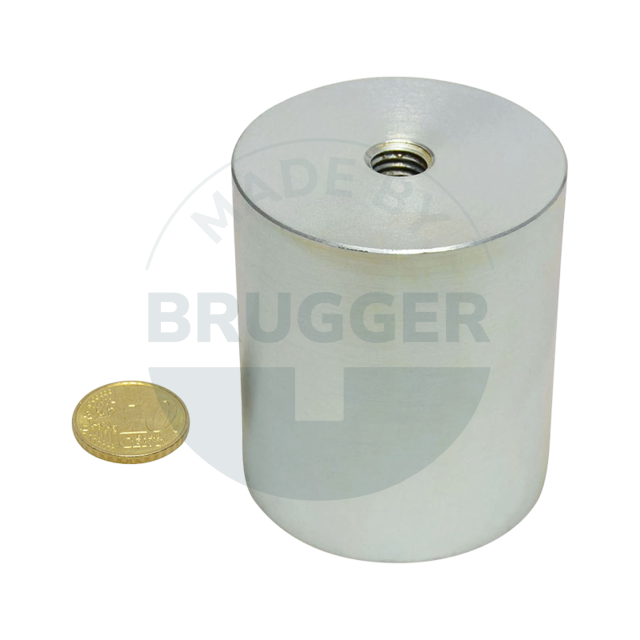

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 50mm | © Brugger GmbH
Numéro d'article: S50GNd
:
:
D mm: 50 +0.1/-0.1
H mm: 60 +0.2/-0.2
Force d'adhérence* N: 1 000
Poids g: 900
Température °C: 80
S63GNd63 +0.1/-0.165 +0.2/-0.21 7001 56080 Télécharger le fichier CAD

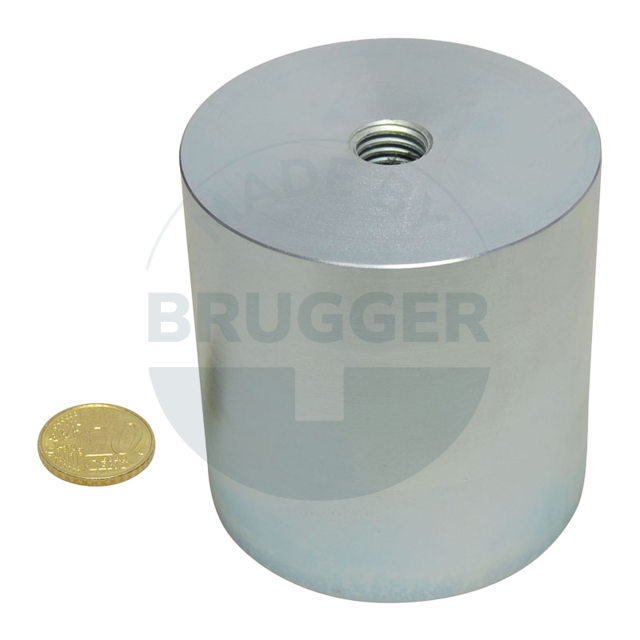

Aimant grappin en NdFeB boîtier en acier avec filetage intérieur galvanisé 63mm | © Brugger GmbH
Numéro d'article: S63GNd
:
:
D mm: 63 +0.1/-0.1
H mm: 65 +0.2/-0.2
Force d'adhérence* N: 1 700
Poids g: 1 560
Température °C: 80
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
