Stabgreifer aus Neodym-Eisen-Bor (NdFeB)

Stabgreifer aus NdFeB, Stahlgehäuse, mit Innengewinde, verzinkt

Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 20mm | © Brugger GmbH
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 20mm | © Brugger GmbH

Unsere Stabgreifer sind Magnetsysteme mit einem zylindrischen Gehäuse und überzeugen mit ihrer hohen Haftkraft. Sie sind die perfekte Lösung für den Maschinen-, Werkzeug- und Vorrichtungsbau sowie für viele andere Branchen. Mit ihnen halten, spannen, transportieren und heben Sie eisenhaltige Werkstücke sicher und zuverlässig.

Datenblatt

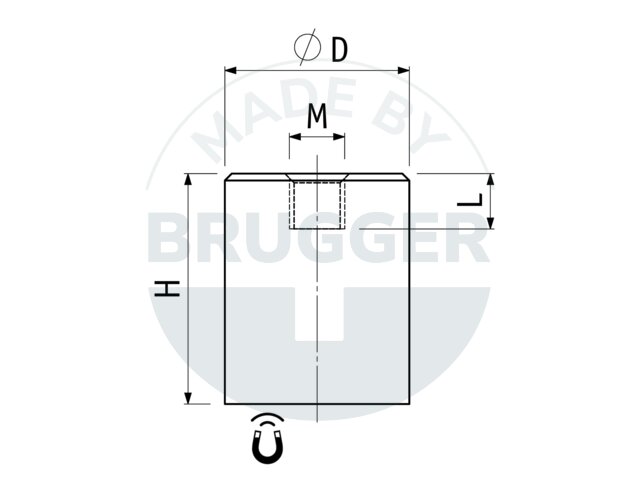

ArtikelnummerD mmH mmGewinde MxLHaftkraft* NGewicht gTemperatur °C
S6GNd6 +0.1/-0.120 +0.2/-0.2M3x66380 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 6mm | © Brugger GmbH
Artikelnummer: S6GNd
D mm: 6 +0.1/-0.1
H mm: 20 +0.2/-0.2
Gewinde MxL: M3x6
Haftkraft* N: 6
Gewicht g: 3
Temperatur °C: 80
S8GNd8 +0.1/-0.120 +0.2/-0.2M3x512780 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 8mm | © Brugger GmbH
Artikelnummer: S8GNd
D mm: 8 +0.1/-0.1
H mm: 20 +0.2/-0.2
Gewinde MxL: M3x5
Haftkraft* N: 12
Gewicht g: 7
Temperatur °C: 80
S10GNd10 +0.1/-0.120 +0.2/-0.2M4x7241080 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 10mm | © Brugger GmbH
Artikelnummer: S10GNd
D mm: 10 +0.1/-0.1
H mm: 20 +0.2/-0.2
Gewinde MxL: M4x7
Haftkraft* N: 24
Gewicht g: 10
Temperatur °C: 80
S10GKNd10 +0.1/-0.116 +0.2/-0.2M4x724880 Download CAD Datei
Artikelnummer: S10GKNd
D mm: 10 +0.1/-0.1
H mm: 16 +0.2/-0.2
Gewinde MxL: M4x7
Haftkraft* N: 24
Gewicht g: 8
Temperatur °C: 80
S13GNd13 +0.1/-0.120 +0.2/-0.2M4x7601980 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 13mm | © Brugger GmbH
Artikelnummer: S13GNd
D mm: 13 +0.1/-0.1
H mm: 20 +0.2/-0.2
Gewinde MxL: M4x7
Haftkraft* N: 60
Gewicht g: 19
Temperatur °C: 80
S13GKNd13 +0.1/-0.118 +0.2/-0.2M4x7601780 Download CAD Datei
Artikelnummer: S13GKNd
D mm: 13 +0.1/-0.1
H mm: 18 +0.2/-0.2
Gewinde MxL: M4x7
Haftkraft* N: 60
Gewicht g: 17
Temperatur °C: 80
S16GNd16 +0.1/-0.120 +0.2/-0.2M4x7902980 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 16mm | © Brugger GmbH
Artikelnummer: S16GNd
D mm: 16 +0.1/-0.1
H mm: 20 +0.2/-0.2
Gewinde MxL: M4x7
Haftkraft* N: 90
Gewicht g: 29
Temperatur °C: 80
S20GNd20 +0.1/-0.125 +0.2/-0.2M6x91355880 Download CAD Datei

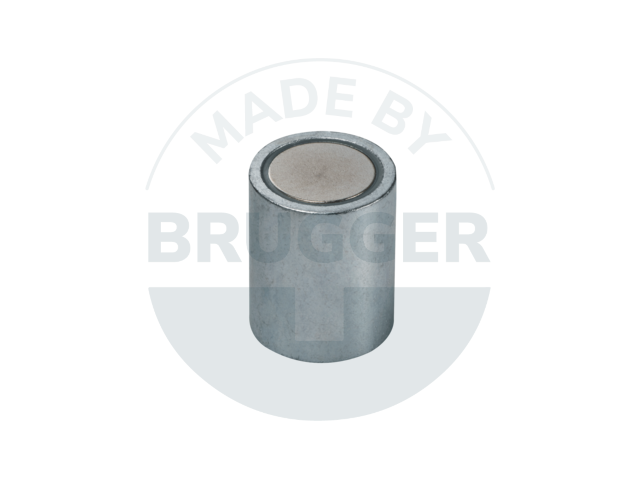

Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 20mm | © Brugger GmbH
Artikelnummer: S20GNd
D mm: 20 +0.1/-0.1
H mm: 25 +0.2/-0.2
Gewinde MxL: M6x9
Haftkraft* N: 135
Gewicht g: 58
Temperatur °C: 80
S25GNd25 +0.1/-0.135 +0.2/-0.2M6x919012980 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 25mm | © Brugger GmbH
Artikelnummer: S25GNd
D mm: 25 +0.1/-0.1
H mm: 35 +0.2/-0.2
Gewinde MxL: M6x9
Haftkraft* N: 190
Gewicht g: 129
Temperatur °C: 80
S32GNd32 +0.1/-0.140 +0.2/-0.2M8x1234024480 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 32mm | © Brugger GmbH
Artikelnummer: S32GNd
D mm: 32 +0.1/-0.1
H mm: 40 +0.2/-0.2
Gewinde MxL: M8x12
Haftkraft* N: 340
Gewicht g: 244
Temperatur °C: 80
S40GNd40 +0.1/-0.150 +0.2/-0.2M8x1270048380 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 40mm | © Brugger GmbH
Artikelnummer: S40GNd
D mm: 40 +0.1/-0.1
H mm: 50 +0.2/-0.2
Gewinde MxL: M8x12
Haftkraft* N: 700
Gewicht g: 483
Temperatur °C: 80
S50GNd50 +0.1/-0.160 +0.2/-0.2M10x121.00089880 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 50mm | © Brugger GmbH
Artikelnummer: S50GNd
D mm: 50 +0.1/-0.1
H mm: 60 +0.2/-0.2
Gewinde MxL: M10x12
Haftkraft* N: 1.000
Gewicht g: 898
Temperatur °C: 80
S63GNd63 +0.1/-0.165 +0.2/-0.2M12x141.7001.56680 Download CAD Datei
Stabgreifer aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 63mm | © Brugger GmbH
Artikelnummer: S63GNd
D mm: 63 +0.1/-0.1
H mm: 65 +0.2/-0.2
Gewinde MxL: M12x14
Haftkraft* N: 1.700
Gewicht g: 1.566
Temperatur °C: 80

* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
