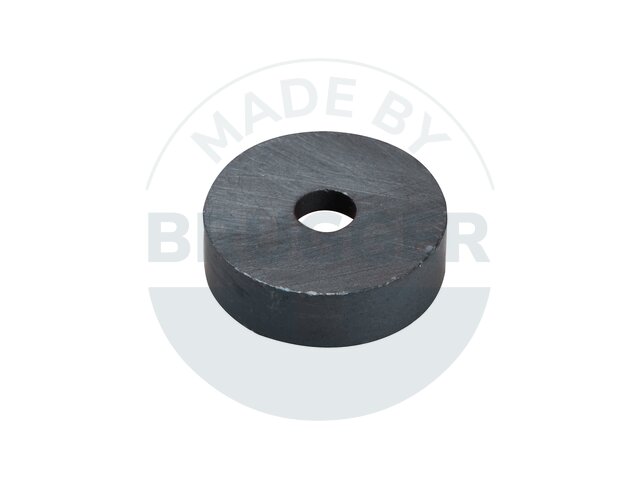

Aimants bruts en ferrite dure

Aimants toriques en ferrite dure

dessin technique Aimant en forme d'anneau | © Brugger GmbH
dessin technique Aimant en forme d'anneau | © Brugger GmbH

INFORMATIONS PRODUIT:
Pour fabriquer des aimants HF, souvent, des outils sont nécessaires. Pour cette raison, il n'est pas possible de fabriquer chaque dimension souhaitée. Le cas échéant, les formes simples ou de petites quantités peuvent être découpées de blocs ou de barres. La surface est nue, mais pas exempte de poussière. L'indication de température se réfère à la température d'utilisation maximale du matériau. Cependant, la résistance peut être réduite due à la géométrie.

En alternative à la norme, nous proposons également des solutions individuelles :
» Dimensions en fonction des besoins du client
» Sens d'aimantation changé
» Autres types d'aimantation
» Autres qualités

Fiche technique
Numéro d'articleQualitéD mmd mmH mmForce d'adhérence* NPoids gTempérature °CMagnétisationRéduction
MFARm20x10x4.326/2219.8 +0.2/-0.210 +0.2/-0.24,3 +0.1/-0.154,9250axiale
Numéro d'article: MFARm20x10x4.3
Qualité: 26/22
D mm: 19.8 +0.2/-0.2
d mm: 10 +0.2/-0.2
H mm: 4,3 +0.1/-0.1
Force d'adhérence* N: 5
Poids g: 4,9
Température °C: 250
Magnétisation: axiale
RM020HFRi99rh1726/2220 +0.1/-0.16,5 +0.2/-0.25 +0.1/-0.15,56,7250axiale
Numéro d'article: RM020HFRi99rh17
Qualité: 26/22
D mm: 20 +0.1/-0.1
d mm: 6,5 +0.2/-0.2
H mm: 5 +0.1/-0.1
Force d'adhérence* N: 5,5
Poids g: 6,7
Température °C: 250
Magnétisation: axiale
RM026HFRi99rh0326/2226 +0.4/-0.415 +0.3/-0.33,8 +0.1/-0.16,56,5250axiale
Numéro d'article: RM026HFRi99rh03
Qualité: 26/22
D mm: 26 +0.4/-0.4
d mm: 15 +0.3/-0.3
H mm: 3,8 +0.1/-0.1
Force d'adhérence* N: 6,5
Poids g: 6,5
Température °C: 250
Magnétisation: axiale
RM032HFRi99rh0026/2232 +0.2/-0.212,2 +1/08 +0.2/-0.215,526250axiale
Numéro d'article: RM032HFRi99rh00
Qualité: 26/22
D mm: 32 +0.2/-0.2
d mm: 12,2 +1/0
H mm: 8 +0.2/-0.2
Force d'adhérence* N: 15,5
Poids g: 26
Température °C: 250
Magnétisation: axiale
RM035HFRi99rh0026/2235.5 +0.7/-0.76,5 +0.3/-0.39,5 +0.1/-0.12044250axiale
Numéro d'article: RM035HFRi99rh00
Qualité: 26/22
D mm: 35.5 +0.7/-0.7
d mm: 6,5 +0.3/-0.3
H mm: 9,5 +0.1/-0.1
Force d'adhérence* N: 20
Poids g: 44
Température °C: 250
Magnétisation: axiale
MFARm36x18x828/2436 +0.3/-0.318 +0.5/-0.58 +0.1/-0.11722250axialenon
Numéro d'article: MFARm36x18x8
Qualité: 28/24
D mm: 36 +0.3/-0.3
d mm: 18 +0.5/-0.5
H mm: 8 +0.1/-0.1
Force d'adhérence* N: 17
Poids g: 22
Température °C: 250
Magnétisation: axiale
Réduction: non
MFARm40x19x7.526/2240 +0.8/-0.819 +0.4/-0.47,5 +0.1/-0.12636250axiale
Numéro d'article: MFARm40x19x7.5
Qualité: 26/22
D mm: 40 +0.8/-0.8
d mm: 19 +0.4/-0.4
H mm: 7,5 +0.1/-0.1
Force d'adhérence* N: 26
Poids g: 36
Température °C: 250
Magnétisation: axiale
MFARm45x22x8.526/2245 0/-0.822 +0.4/-0.48,5 +0.1/-0.12851250axiale
Numéro d'article: MFARm45x22x8.5
Qualité: 26/22
D mm: 45 0/-0.8
d mm: 22 +0.4/-0.4
H mm: 8,5 +0.1/-0.1
Force d'adhérence* N: 28
Poids g: 51
Température °C: 250
Magnétisation: axiale
MFARm51x24x926/2251 +1.1/-1.124 +0.5/-0.59 +0.1/-0.13072250axiale
Numéro d'article: MFARm51x24x9
Qualité: 26/22
D mm: 51 +1.1/-1.1
d mm: 24 +0.5/-0.5
H mm: 9 +0.1/-0.1
Force d'adhérence* N: 30
Poids g: 72
Température °C: 250
Magnétisation: axiale
RM056HFRi99rh0326/2255 +1.1/-1.124 +0.5/-0.58 +0.1/-0.13074250axiale
Numéro d'article: RM056HFRi99rh03
Qualité: 26/22
D mm: 55 +1.1/-1.1
d mm: 24 +0.5/-0.5
H mm: 8 +0.1/-0.1
Force d'adhérence* N: 30
Poids g: 74
Température °C: 250
Magnétisation: axiale
MFARm56x24x1226/2255 +1.1/-1.124 +0.5/-0.512 +0.1/-0.135125250axiale
Numéro d'article: MFARm56x24x12
Qualité: 26/22
D mm: 55 +1.1/-1.1
d mm: 24 +0.5/-0.5
H mm: 12 +0.1/-0.1
Force d'adhérence* N: 35
Poids g: 125
Température °C: 250
Magnétisation: axiale
MFARm70x15x1526/2269.8 +1/-114,8 +0.4/-0.415 +0.1/-0.175265250axiale
Numéro d'article: MFARm70x15x15
Qualité: 26/22
D mm: 69.8 +1/-1
d mm: 14,8 +0.4/-0.4
H mm: 15 +0.1/-0.1
Force d'adhérence* N: 75
Poids g: 265
Température °C: 250
Magnétisation: axiale
MFARm72x32x824/2372 +0.2/-0.232 +0.5/-0.58 +0.1/-0.132126250axiale
Numéro d'article: MFARm72x32x8
Qualité: 24/23
D mm: 72 +0.2/-0.2
d mm: 32 +0.5/-0.5
H mm: 8 +0.1/-0.1
Force d'adhérence* N: 32
Poids g: 126
Température °C: 250
Magnétisation: axiale
MFARm72x32x1526/2272 +1.2/-1.232 +0.5/-0.515 +0.1/-0.153235250axiale
Numéro d'article: MFARm72x32x15
Qualité: 26/22
D mm: 72 +1.2/-1.2
d mm: 32 +0.5/-0.5
H mm: 15 +0.1/-0.1
Force d'adhérence* N: 53
Poids g: 235
Température °C: 250
Magnétisation: axiale
MFARm86x34x1826/2286 +1.2/-1.234 +0.5/-0.518 +0.1/-0.1106410250axiale
Numéro d'article: MFARm86x34x18
Qualité: 26/22
D mm: 86 +1.2/-1.2
d mm: 34 +0.5/-0.5
H mm: 18 +0.1/-0.1
Force d'adhérence* N: 106
Poids g: 410
Température °C: 250
Magnétisation: axiale
RM102HFRi99rh0126/22102 +0.2/-0.251 +1/-120 +0.1/-0.1145588250axiale
Numéro d'article: RM102HFRi99rh01
Qualité: 26/22
D mm: 102 +0.2/-0.2
d mm: 51 +1/-1
H mm: 20 +0.1/-0.1
Force d'adhérence* N: 145
Poids g: 588
Température °C: 250
Magnétisation: axiale
Aimantation suivant la hauteur (H)
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
