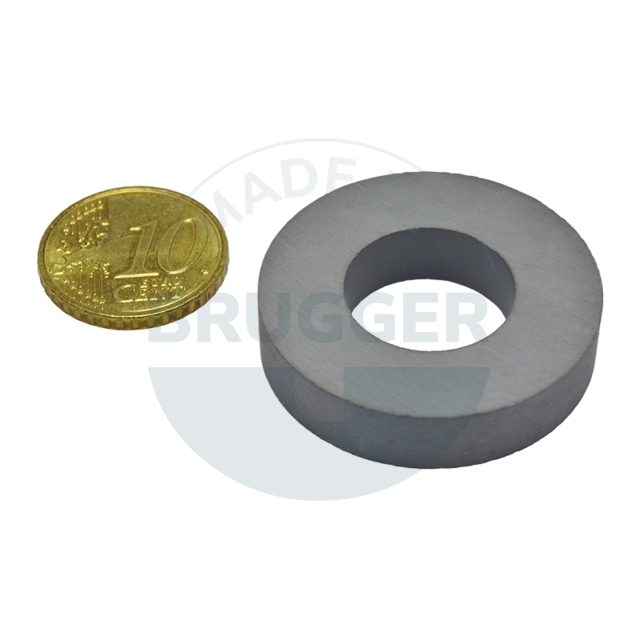

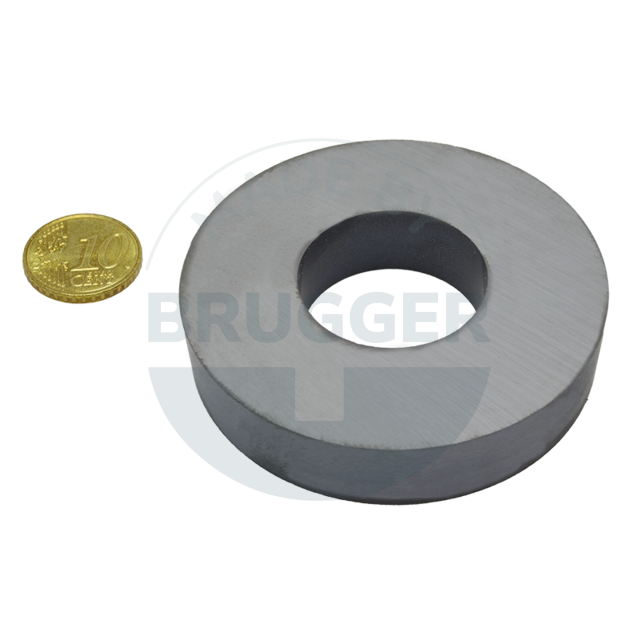

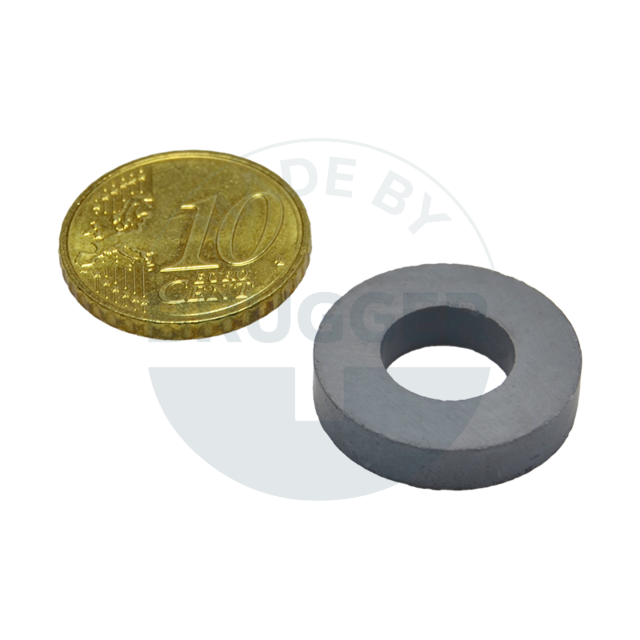

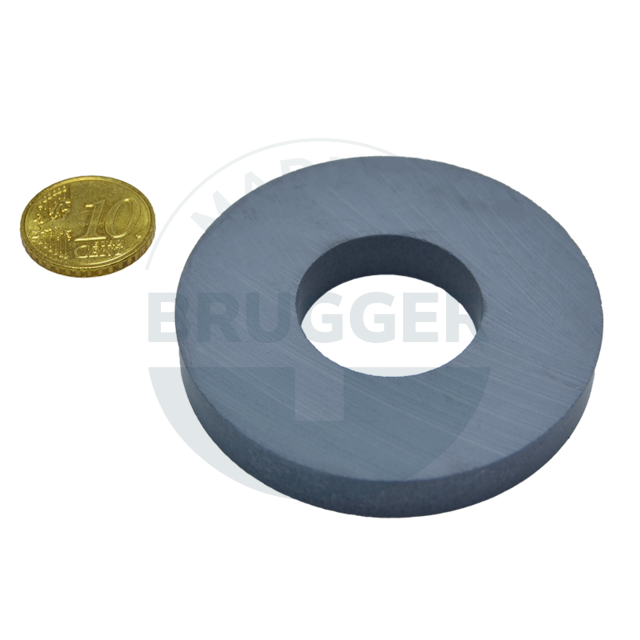

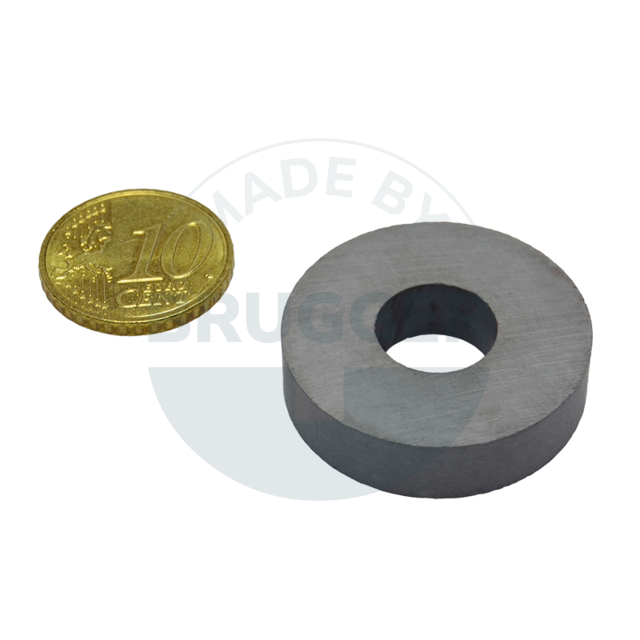

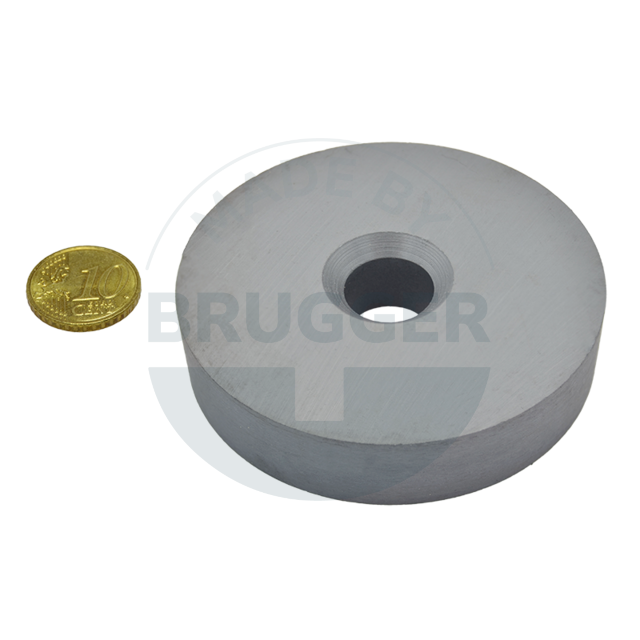

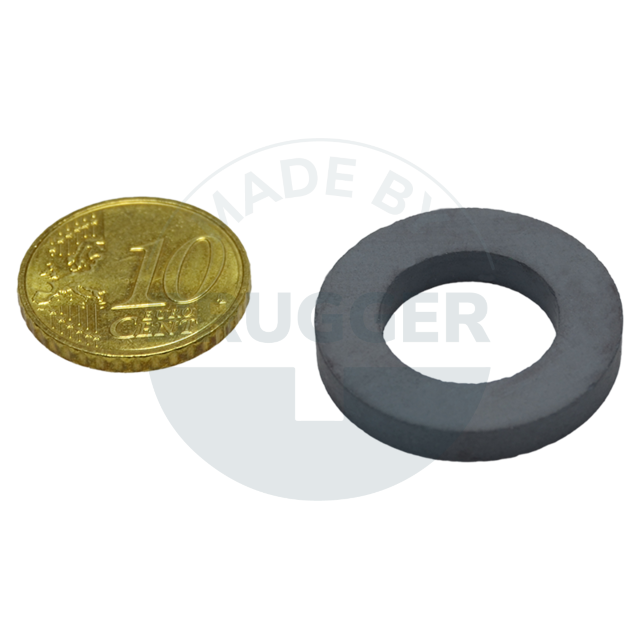

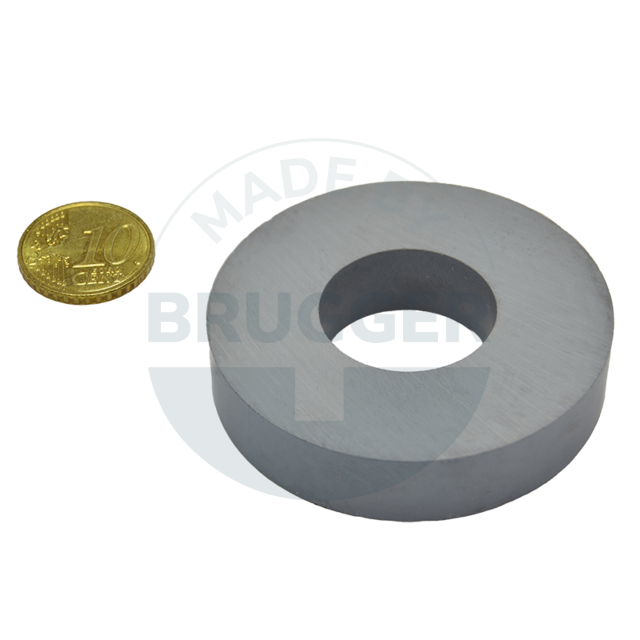

Rohmagnete aus Hartferrit (HF), rund

Ringmagnet aus Hartferrit

technische Zeichnung Ringmagnet | © Brugger GmbH
technische Zeichnung Ringmagnet | © Brugger GmbH

PRODUKTHINWEIS:
Zur Herstellung von HF Magneten sind oft Werkzeuge notwendig. Daher ist nicht jede gewünschte Abmessung möglich. Einfache Formen und Kleinmengen können ggf. aus Blöcken oder Stangen geschnitten werden. Die Oberfläche ist blank aber nicht staubfrei. Die Temperaturangabe bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die
Geometrie kann die Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten

Datenblatt

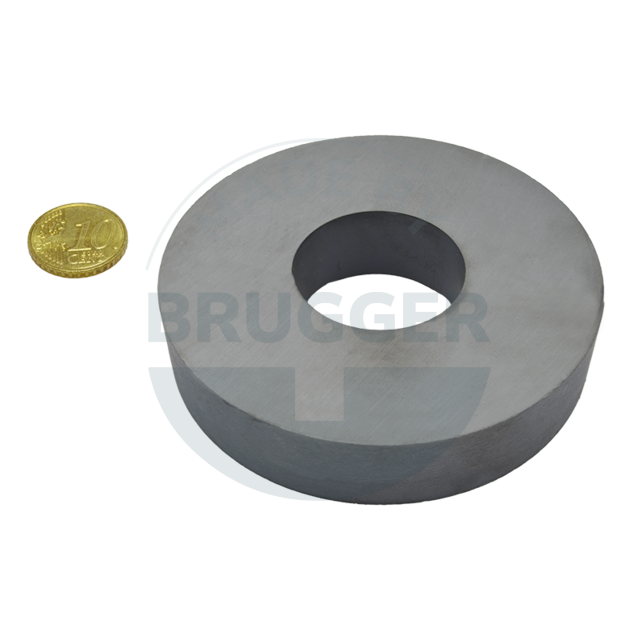

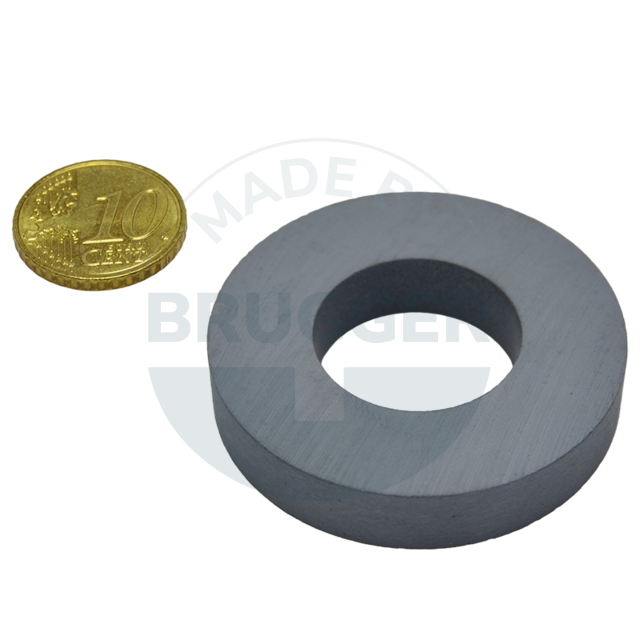

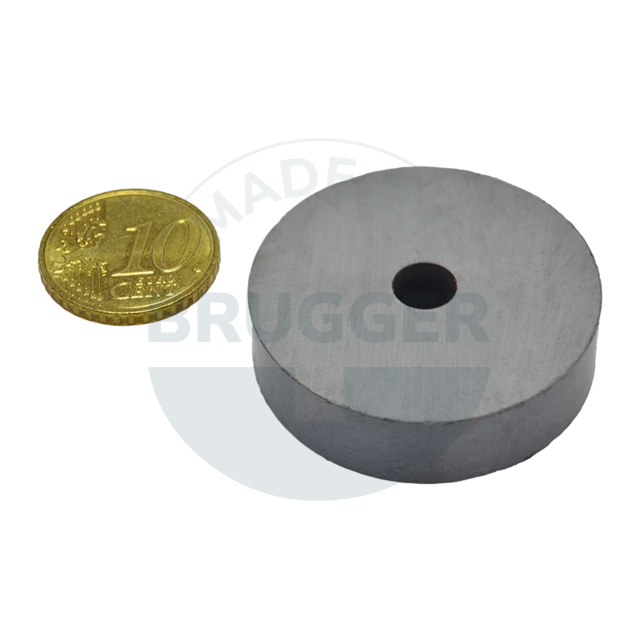

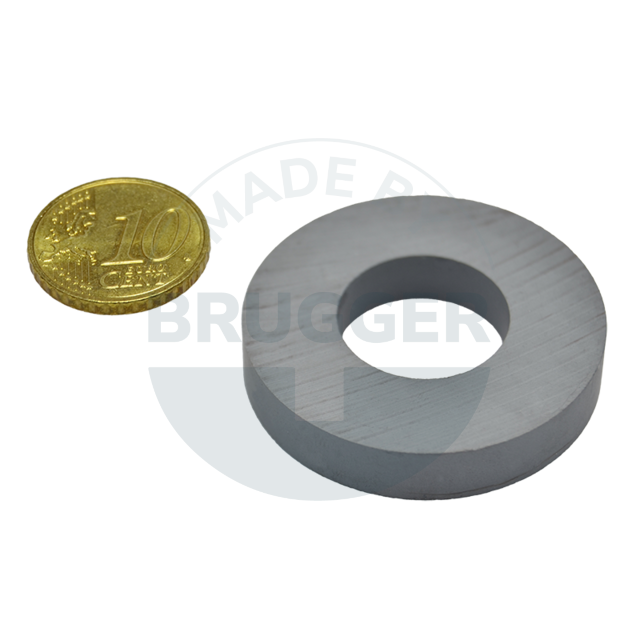

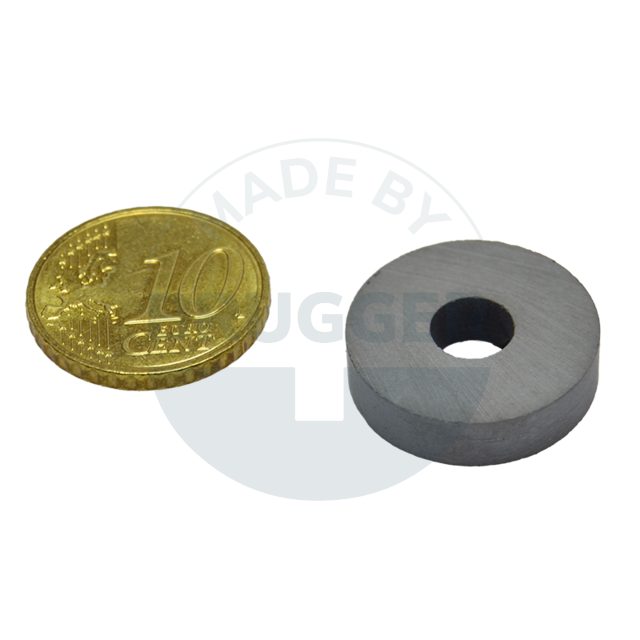

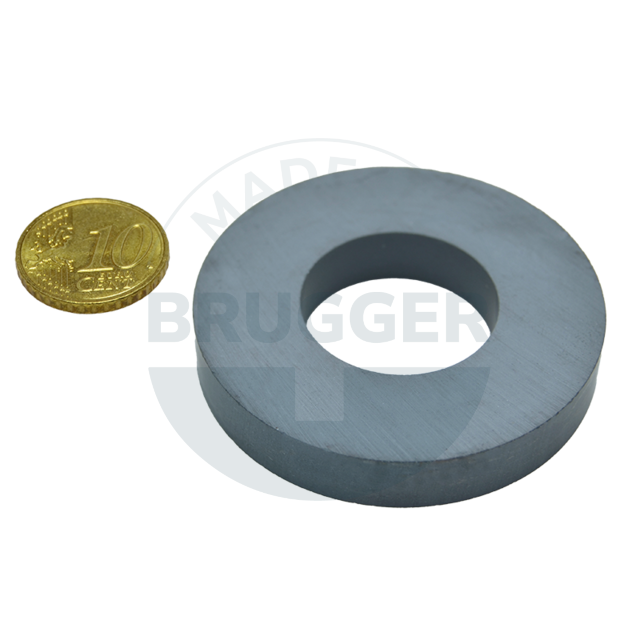

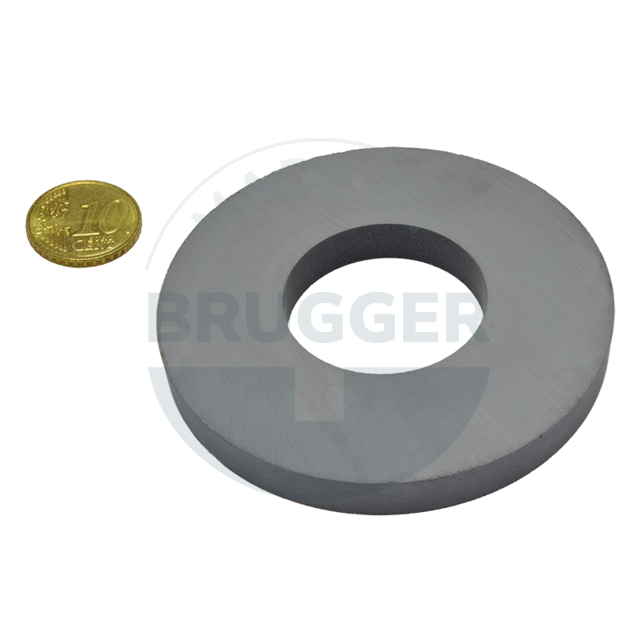

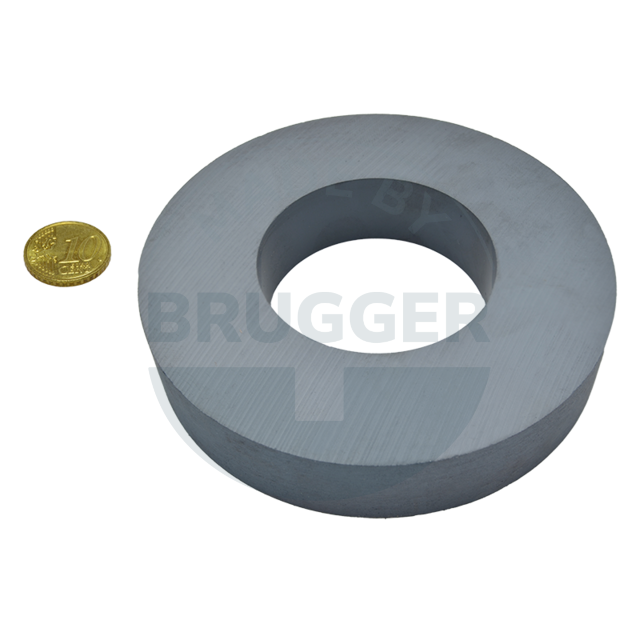

ArtikelnummerQualitätD mmd mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung
MFARm20x10x4.3HF26/2219.8 +0.2/-0.210 +0.2/-0.24,3 +0.1/-0.154,8250axial
Artikelnummer: MFARm20x10x4.3
Qualität: HF26/22
D mm: 19.8 +0.2/-0.2
d mm: 10 +0.2/-0.2
H mm: 4,3 +0.1/-0.1
Haftkraft* N: 5
Gewicht g: 4,8
Temperatur °C: 250
Magnetisierung: axial
RM020HFRi99rh17HF26/2220 +0.1/-0.16,5 +0.2/-0.25 +0.1/-0.15,56,8250axial
Artikelnummer: RM020HFRi99rh17
Qualität: HF26/22
D mm: 20 +0.1/-0.1
d mm: 6,5 +0.2/-0.2
H mm: 5 +0.1/-0.1
Haftkraft* N: 5,5
Gewicht g: 6,8
Temperatur °C: 250
Magnetisierung: axial
RM026HFRi99rh03HF26/2226 +0.4/-0.415 +0.3/-0.33,8 +0.1/-0.16,56,7250axial
Artikelnummer: RM026HFRi99rh03
Qualität: HF26/22
D mm: 26 +0.4/-0.4
d mm: 15 +0.3/-0.3
H mm: 3,8 +0.1/-0.1
Haftkraft* N: 6,5
Gewicht g: 6,7
Temperatur °C: 250
Magnetisierung: axial
RM032HFRi99rh00HF26/2232 +0.2/-0.212,2 +1/08 +0.2/-0.215,525,8250axial
Artikelnummer: RM032HFRi99rh00
Qualität: HF26/22
D mm: 32 +0.2/-0.2
d mm: 12,2 +1/0
H mm: 8 +0.2/-0.2
Haftkraft* N: 15,5
Gewicht g: 25,8
Temperatur °C: 250
Magnetisierung: axial
RM035HFRi99rh00HF26/2235.5 +0.7/-0.76,5 +0.3/-0.39,5 +0.1/-0.12045250axial
Artikelnummer: RM035HFRi99rh00
Qualität: HF26/22
D mm: 35.5 +0.7/-0.7
d mm: 6,5 +0.3/-0.3
H mm: 9,5 +0.1/-0.1
Haftkraft* N: 20
Gewicht g: 45
Temperatur °C: 250
Magnetisierung: axial
MFARm36x18x8HF28/2436 +0.3/-0.318 +0.5/-0.58 +0.1/-0.11721,9250axial
Artikelnummer: MFARm36x18x8
Qualität: HF28/24
D mm: 36 +0.3/-0.3
d mm: 18 +0.5/-0.5
H mm: 8 +0.1/-0.1
Haftkraft* N: 17
Gewicht g: 21,9
Temperatur °C: 250
Magnetisierung: axial
MFARm40x19x7.5HF26/2240 +0.8/-0.819 +0.4/-0.47,5 +0.1/-0.12635,3250axial
Artikelnummer: MFARm40x19x7.5
Qualität: HF26/22
D mm: 40 +0.8/-0.8
d mm: 19 +0.4/-0.4
H mm: 7,5 +0.1/-0.1
Haftkraft* N: 26
Gewicht g: 35,3
Temperatur °C: 250
Magnetisierung: axial
MFARm45x22x8.5HF26/2245 0/-0.822 +0.4/-0.48,5 +0.1/-0.12849,3250axial
Artikelnummer: MFARm45x22x8.5
Qualität: HF26/22
D mm: 45 0/-0.8
d mm: 22 +0.4/-0.4
H mm: 8,5 +0.1/-0.1
Haftkraft* N: 28
Gewicht g: 49,3
Temperatur °C: 250
Magnetisierung: axial
MFARm51x24x9HF26/2251 +1.1/-1.124 +0.5/-0.59 +0.1/-0.13069250axial
Artikelnummer: MFARm51x24x9
Qualität: HF26/22
D mm: 51 +1.1/-1.1
d mm: 24 +0.5/-0.5
H mm: 9 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 69
Temperatur °C: 250
Magnetisierung: axial
RM056HFRi99rh03HF26/2255 +1.1/-1.124 +0.5/-0.58 +0.1/-0.13073,8250axial
Artikelnummer: RM056HFRi99rh03
Qualität: HF26/22
D mm: 55 +1.1/-1.1
d mm: 24 +0.5/-0.5
H mm: 8 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 73,8
Temperatur °C: 250
Magnetisierung: axial
MFARm56x24x12HF26/2255 +1.1/-1.124 +0.5/-0.512 +0.1/-0.135111250axial
Artikelnummer: MFARm56x24x12
Qualität: HF26/22
D mm: 55 +1.1/-1.1
d mm: 24 +0.5/-0.5
H mm: 12 +0.1/-0.1
Haftkraft* N: 35
Gewicht g: 111
Temperatur °C: 250
Magnetisierung: axial
MFARm70x15x15HF26/2269.8 +1/-114,8 +0.4/-0.415 +0.1/-0.175262,1250axial
Artikelnummer: MFARm70x15x15
Qualität: HF26/22
D mm: 69.8 +1/-1
d mm: 14,8 +0.4/-0.4
H mm: 15 +0.1/-0.1
Haftkraft* N: 75
Gewicht g: 262,1
Temperatur °C: 250
Magnetisierung: axial
MFARm72x32x8HF24/2372 +0.2/-0.232 +0.5/-0.58 +0.1/-0.132125,4250axial
Artikelnummer: MFARm72x32x8
Qualität: HF24/23
D mm: 72 +0.2/-0.2
d mm: 32 +0.5/-0.5
H mm: 8 +0.1/-0.1
Haftkraft* N: 32
Gewicht g: 125,4
Temperatur °C: 250
Magnetisierung: axial
MFARm72x32x15HF26/2272 +1.2/-1.232 +0.5/-0.515 +0.1/-0.153243,3250axial
Artikelnummer: MFARm72x32x15
Qualität: HF26/22
D mm: 72 +1.2/-1.2
d mm: 32 +0.5/-0.5
H mm: 15 +0.1/-0.1
Haftkraft* N: 53
Gewicht g: 243,3
Temperatur °C: 250
Magnetisierung: axial
MFARm86x34x18HF26/2286 +1.2/-1.234 +0.5/-0.518 +0.1/-0.1106412250axial
Artikelnummer: MFARm86x34x18
Qualität: HF26/22
D mm: 86 +1.2/-1.2
d mm: 34 +0.5/-0.5
H mm: 18 +0.1/-0.1
Haftkraft* N: 106
Gewicht g: 412
Temperatur °C: 250
Magnetisierung: axial
RM102HFRi99rh01HF26/22102 +0.2/-0.251 +1/-120 +0.1/-0.1145588,3250axial
Artikelnummer: RM102HFRi99rh01
Qualität: HF26/22
D mm: 102 +0.2/-0.2
d mm: 51 +1/-1
H mm: 20 +0.1/-0.1
Haftkraft* N: 145
Gewicht g: 588,3
Temperatur °C: 250
Magnetisierung: axial
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
