Rohmagnete aus Neodym-Eisen-Bor (NdFeB)

Blockmagnet aus NdFeB, bis 80°C

PRODUKTHINWEIS:
NdFeB Magnete können in fast jeder gewünschten Abmessung und ohne Werkzeugkosten hergestellt werden. Auch Kleinmengen sind daher möglich. Zum Schutz vor Korrosion sind sie Nickel-Kupfer-Nickel (NiCuNi) beschichtet. Die angegebene Temperatur bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die Geometrie kann die
Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten bis N54
» erhöhte Einsatztemperatur bis 220°C
» einseitig selbstklebend durch zusätzliche Folie
» kundenspezifische Formen (z.B. Würfel, Kegel, Kugel, Segmente)
» weitere Beschichtungen (z.B. verzinkt, vergoldet, Epoxy beschichtet)

Datenblatt
Produktvarianten

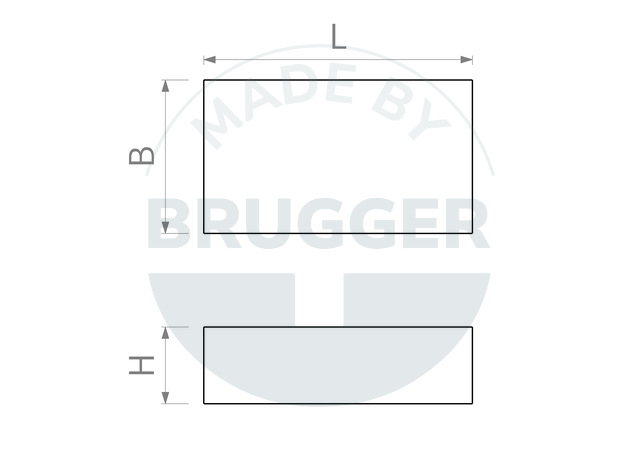

ArtikelnummerQualitätL mmB mmH mmHaftkraft* NGewicht gTemperatur °C

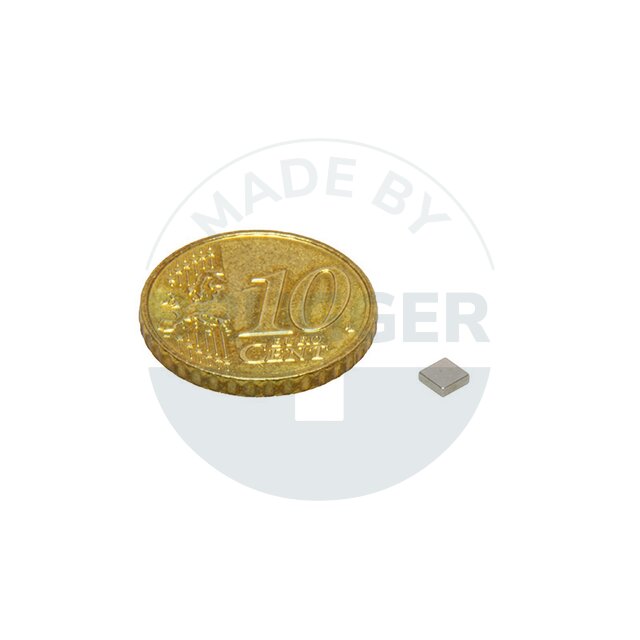

RM003NdBk99ng03N523 +0.1/-0.13 +0.1/-0.11 +0.1/-0.130,180
Artikelnummer: RM003NdBk99ng03
Qualität: N52
L mm: 3 +0.1/-0.1
B mm: 3 +0.1/-0.1
H mm: 1 +0.1/-0.1
Haftkraft* N: 3
Gewicht g: 0,1
Temperatur °C: 80

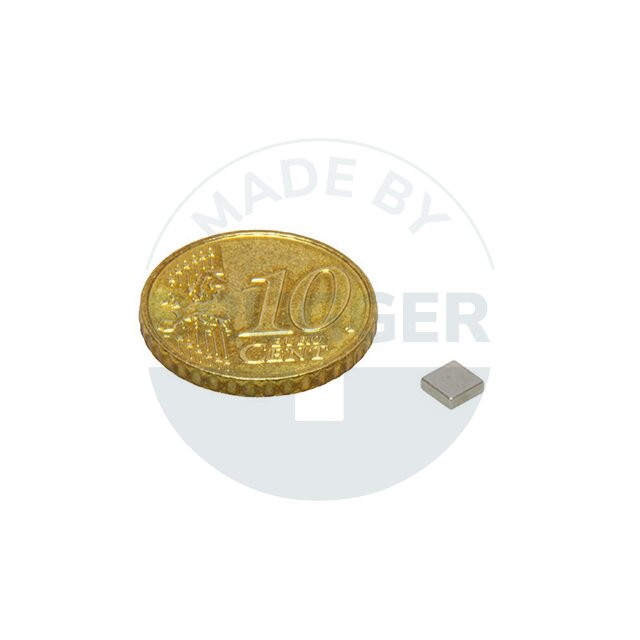

RM004NdBk99ng02N524 +0.1/-0.14 +0.1/-0.12 +0.1/-0.17,50,280
Artikelnummer: RM004NdBk99ng02
Qualität: N52
L mm: 4 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 7,5
Gewicht g: 0,2
Temperatur °C: 80
MNAQm7.5x4x1.5N357,5 +0.1/-0.14 +0.1/-0.11,5 +0.1/-0.150,480
Artikelnummer: MNAQm7.5x4x1.5
Qualität: N35
L mm: 7,5 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 1,5 +0.1/-0.1
Haftkraft* N: 5
Gewicht g: 0,4
Temperatur °C: 80

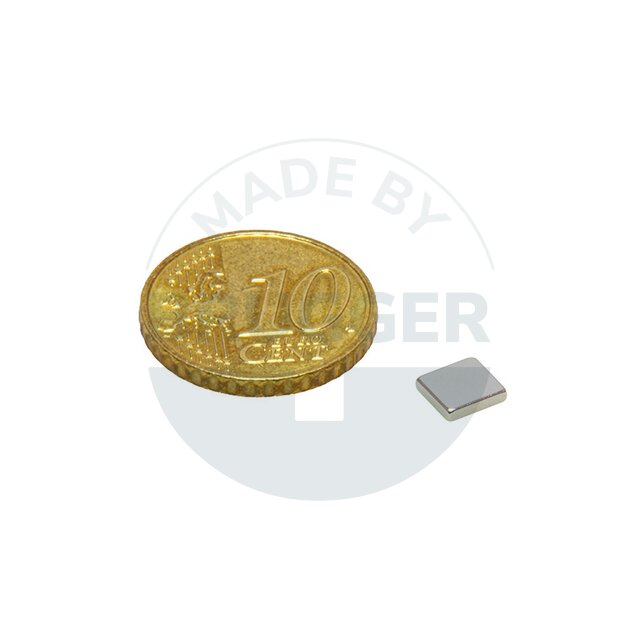

MNAQm7.5x6x2N357,5 +0.1/-0.16 +0.1/-0.12 +0.1/-0.180,780
Artikelnummer: MNAQm7.5x6x2
Qualität: N35
L mm: 7,5 +0.1/-0.1
B mm: 6 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 8
Gewicht g: 0,7
Temperatur °C: 80
RM008NdBk99ng08N458 +0.1/-0.14 +0.1/-0.13 +0.1/-0.190,780
Artikelnummer: RM008NdBk99ng08
Qualität: N45
L mm: 8 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 9
Gewicht g: 0,7
Temperatur °C: 80
RM008NdBk99ng09N458 +0.1/-0.18 +0.1/-0.14 +0.1/-0.1181,980
Artikelnummer: RM008NdBk99ng09
Qualität: N45
L mm: 8 +0.1/-0.1
B mm: 8 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 18
Gewicht g: 1,9
Temperatur °C: 80
RM010NdBk99ng34N5010 +0.1/-0.15 +0.1/-0.11 +0.5/-0.56,80,480
Artikelnummer: RM010NdBk99ng34
Qualität: N50
L mm: 10 +0.1/-0.1
B mm: 5 +0.1/-0.1
H mm: 1 +0.5/-0.5
Haftkraft* N: 6,8
Gewicht g: 0,4
Temperatur °C: 80
RM010NdBk99ng35N5010 +0.1/-0.14 +0.1/-0.12 +0.1/-0.1110,680
Artikelnummer: RM010NdBk99ng35
Qualität: N50
L mm: 10 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 11
Gewicht g: 0,6
Temperatur °C: 80

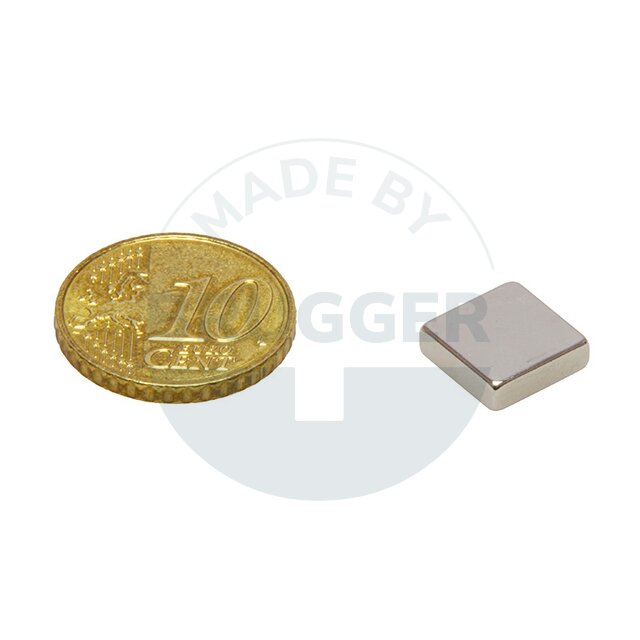

RM010NdBk99ng37N4510 +0.1/-0.110 +0.1/-0.13 +0.1/-0.1172,280
Artikelnummer: RM010NdBk99ng37
Qualität: N45
L mm: 10 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 17
Gewicht g: 2,2
Temperatur °C: 80
MNAQm10x5x1.8N3510 +0.1/-0.15 +0.1/-0.11,8 +0.1/-0.160,780
Artikelnummer: MNAQm10x5x1.8
Qualität: N35
L mm: 10 +0.1/-0.1
B mm: 5 +0.1/-0.1
H mm: 1,8 +0.1/-0.1
Haftkraft* N: 6
Gewicht g: 0,7
Temperatur °C: 80
MNAQm10x7.5x2N3510 +0.1/-0.17,5 +0.1/-0.12 +0.1/-0.1111,180
Artikelnummer: MNAQm10x7.5x2
Qualität: N35
L mm: 10 +0.1/-0.1
B mm: 7,5 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 11
Gewicht g: 1,1
Temperatur °C: 80

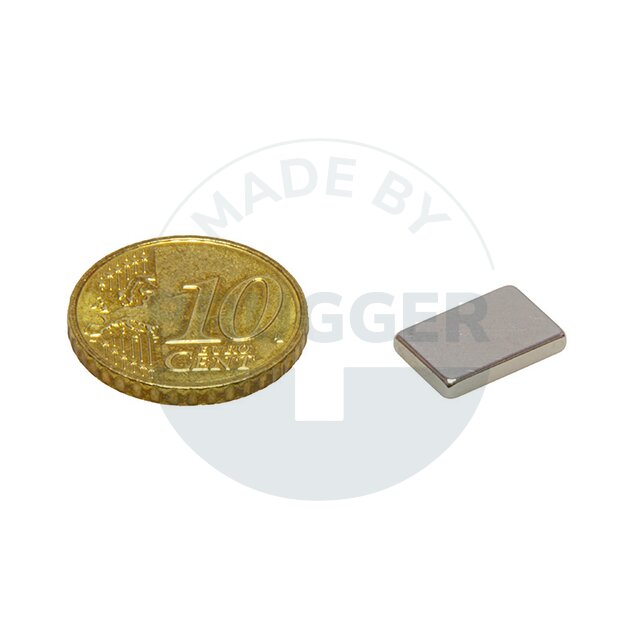

RM012NdBk99ng18N4512 +0.1/-0.18 +0.1/-0.12 +0.1/-0.1121,480
Artikelnummer: RM012NdBk99ng18
Qualität: N45
L mm: 12 +0.1/-0.1
B mm: 8 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 12
Gewicht g: 1,4
Temperatur °C: 80
MNAQm12x9.5x2.5N3512 +0.1/-0.19,5 +0.1/-0.12,5 +0.1/-0.1172,180
Artikelnummer: MNAQm12x9.5x2.5
Qualität: N35
L mm: 12 +0.1/-0.1
B mm: 9,5 +0.1/-0.1
H mm: 2,5 +0.1/-0.1
Haftkraft* N: 17
Gewicht g: 2,1
Temperatur °C: 80
RM013NdBk99ng03N5213 +0.1/-0.18 +0.1/-0.12,5 +0.1/-0.1231,980
Artikelnummer: RM013NdBk99ng03
Qualität: N52
L mm: 13 +0.1/-0.1
B mm: 8 +0.1/-0.1
H mm: 2,5 +0.1/-0.1
Haftkraft* N: 23
Gewicht g: 1,9
Temperatur °C: 80
RM015NdBk99ng20N4515 +0.1/-0.115 +0.1/-0.13 +0.1/-0.134580
Artikelnummer: RM015NdBk99ng20
Qualität: N45
L mm: 15 +0.1/-0.1
B mm: 15 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 34
Gewicht g: 5
Temperatur °C: 80
MNAQm16x12x2.5N3516 +0.1/-0.112,5 +0.1/-0.12,5 +0.1/-0.1243,780
Artikelnummer: MNAQm16x12x2.5
Qualität: N35
L mm: 16 +0.1/-0.1
B mm: 12,5 +0.1/-0.1
H mm: 2,5 +0.1/-0.1
Haftkraft* N: 24
Gewicht g: 3,7
Temperatur °C: 80
MNAQm18x16.5x3N3518 +0.1/-0.116,5 +0.1/-0.13 +0.1/-0.1306,680
Artikelnummer: MNAQm18x16.5x3
Qualität: N35
L mm: 18 +0.1/-0.1
B mm: 16,5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 6,6
Temperatur °C: 80
MNAQm18x16.5x4N3518 +0.1/-0.116,5 +0.1/-0.14 +0.1/-0.1508,880
Artikelnummer: MNAQm18x16.5x4
Qualität: N35
L mm: 18 +0.1/-0.1
B mm: 16,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 50
Gewicht g: 8,8
Temperatur °C: 80
RM020NdBk99ng47N4520 +0.1/-0.14 +0.1/-0.12 +0.1/-0.1121,280
Artikelnummer: RM020NdBk99ng47
Qualität: N45
L mm: 20 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 12
Gewicht g: 1,2
Temperatur °C: 80

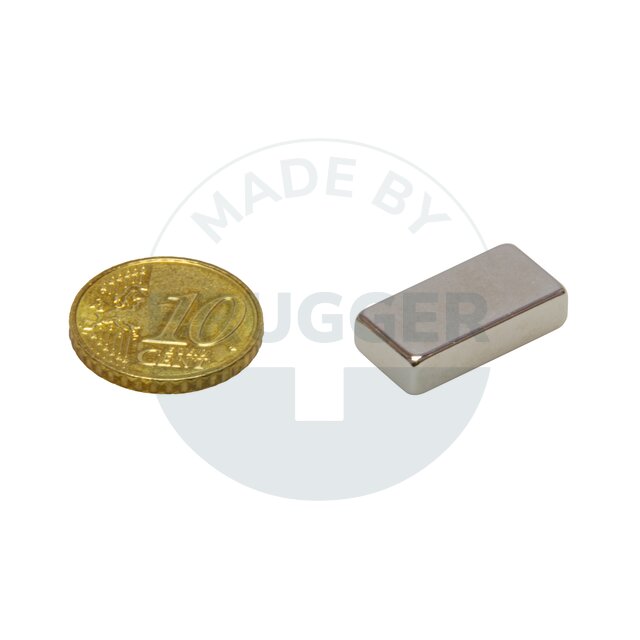

RM020NdBk99ng48N4520 +0.1/-0.110 +0.1/-0.15 +0.1/-0.1567,580
Artikelnummer: RM020NdBk99ng48
Qualität: N45
L mm: 20 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 56
Gewicht g: 7,5
Temperatur °C: 80

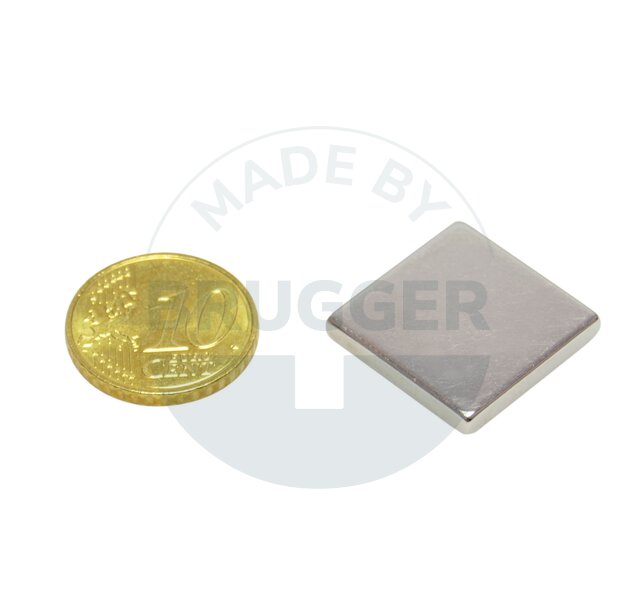

RM020NdBk99ng49N4520 +0.1/-0.120 +0.1/-0.13 +0.1/-0.142980
Artikelnummer: RM020NdBk99ng49
Qualität: N45
L mm: 20 +0.1/-0.1
B mm: 20 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 42
Gewicht g: 9
Temperatur °C: 80

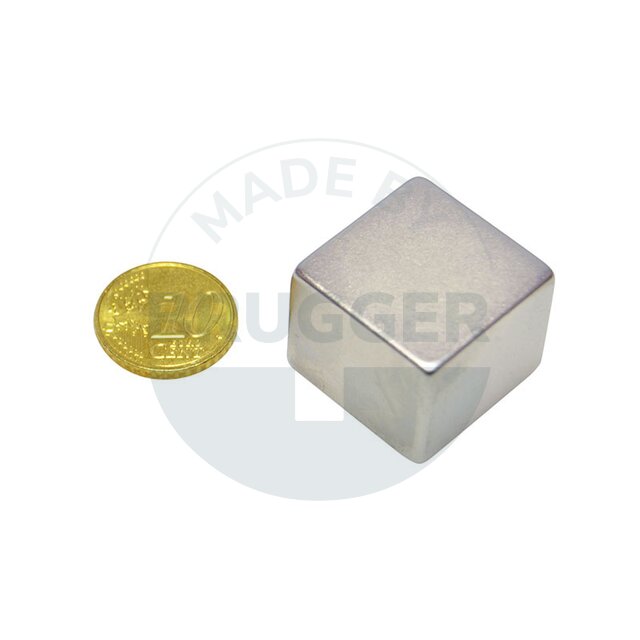

RM020NdBk99ng50N4520 +0.1/-0.120 +0.1/-0.110 +0.1/-0.11203080
Artikelnummer: RM020NdBk99ng50
Qualität: N45
L mm: 20 +0.1/-0.1
B mm: 20 +0.1/-0.1
H mm: 10 +0.1/-0.1
Haftkraft* N: 120
Gewicht g: 30
Temperatur °C: 80
MNAQm20x10x3N3520 +0.1/-0.110 +0.1/-0.13 +0.1/-0.1284,580
Artikelnummer: MNAQm20x10x3
Qualität: N35
L mm: 20 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 28
Gewicht g: 4,5
Temperatur °C: 80
MNAQm20x10x5N3520 +0.1/-0.110 +0.1/-0.15 +0.1/-0.150880
Artikelnummer: MNAQm20x10x5
Qualität: N35
L mm: 20 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 50
Gewicht g: 8
Temperatur °C: 80
RM022NdBk99ng02N3522 +0.1/-0.15,7 +0.1/-0.17 +0.1/-0.1366,880
Artikelnummer: RM022NdBk99ng02
Qualität: N35
L mm: 22 +0.1/-0.1
B mm: 5,7 +0.1/-0.1
H mm: 7 +0.1/-0.1
Haftkraft* N: 36
Gewicht g: 6,8
Temperatur °C: 80
RM025NdBk99ng17N4825 +0.1/-0.110 +0.1/-0.12 +0.1/-0.1283,880
Artikelnummer: RM025NdBk99ng17
Qualität: N48
L mm: 25 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 28
Gewicht g: 3,8
Temperatur °C: 80
RM025NdBk99ng24N4525 +0.1/-0.14 +0.1/-0.12 +0.1/-0.1171,580
Artikelnummer: RM025NdBk99ng24
Qualität: N45
L mm: 25 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 17
Gewicht g: 1,5
Temperatur °C: 80

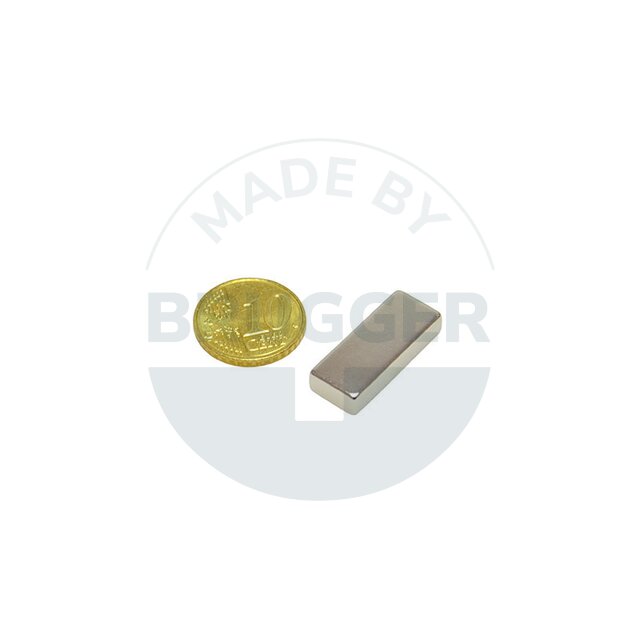

RM025NdBk99ng26N4525 +0.1/-0.110 +0.1/-0.15 +0.1/-0.1489,480
Artikelnummer: RM025NdBk99ng26
Qualität: N45
L mm: 25 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 48
Gewicht g: 9,4
Temperatur °C: 80

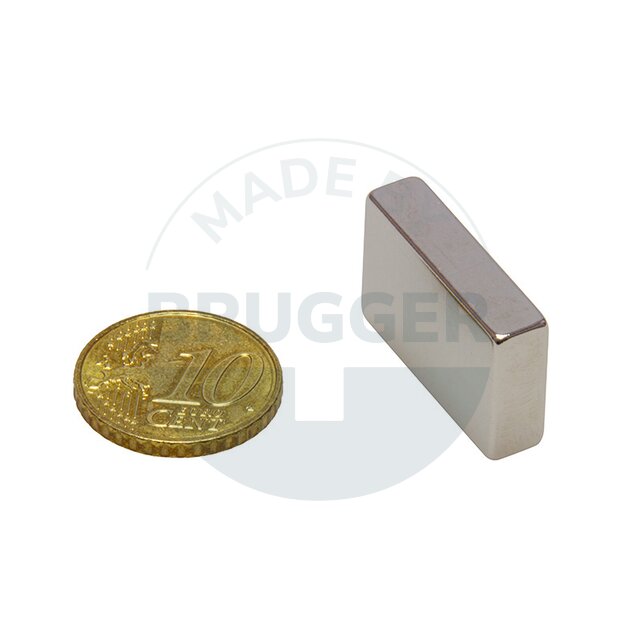

RM025NdBk99ng27N4525 +0.1/-0.115 +0.1/-0.16 +0.1/-0.1701780
Artikelnummer: RM025NdBk99ng27
Qualität: N45
L mm: 25 +0.1/-0.1
B mm: 15 +0.1/-0.1
H mm: 6 +0.1/-0.1
Haftkraft* N: 70
Gewicht g: 17
Temperatur °C: 80
MNAQm26x20.3x5N3526 +0.1/-0.120,3 +0.1/-0.15 +0.1/-0.1772080
Artikelnummer: MNAQm26x20.3x5
Qualität: N35
L mm: 26 +0.1/-0.1
B mm: 20,3 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 77
Gewicht g: 20
Temperatur °C: 80

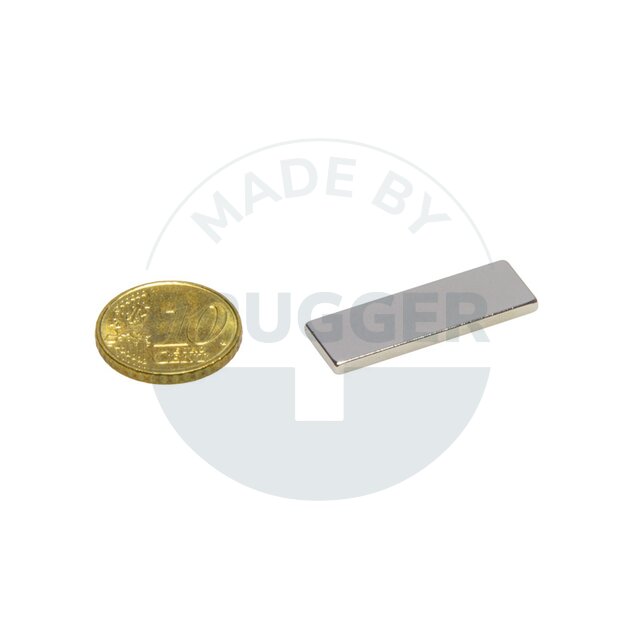

RM030NdBk99ng22N4530 +0.1/-0.110 +0.1/-0.12 +0.1/-0.1304,580
Artikelnummer: RM030NdBk99ng22
Qualität: N45
L mm: 30 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 4,5
Temperatur °C: 80
RM030NdBk99ng32N4530 +0.1/-0.110 +0.1/-0.15 +0.1/-0.1651180
Artikelnummer: RM030NdBk99ng32
Qualität: N45
L mm: 30 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 65
Gewicht g: 11
Temperatur °C: 80

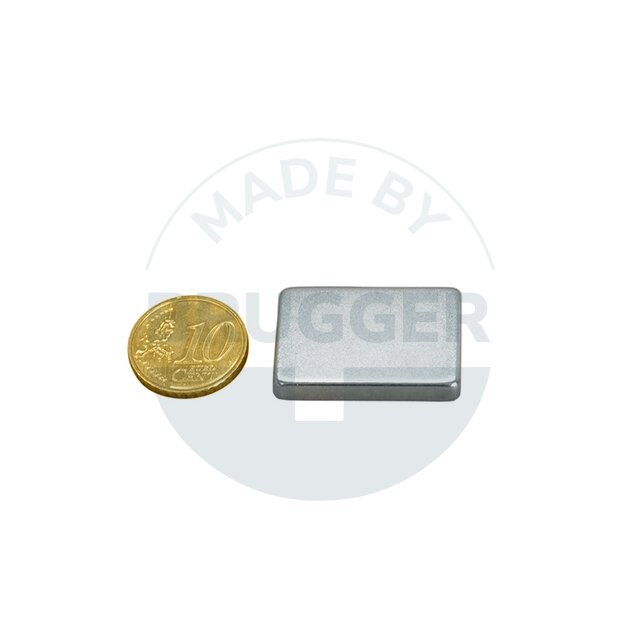

RM030NdBk99ng33N4030 +0.1/-0.120 +0.1/-0.15 +0.1/-0.11302280
Artikelnummer: RM030NdBk99ng33
Qualität: N40
L mm: 30 +0.1/-0.1
B mm: 20 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 130
Gewicht g: 22
Temperatur °C: 80
MNAQm33x26x6.5N3533 +0.1/-0.126 +0.1/-0.16,5 +0.1/-0.11254280
Artikelnummer: MNAQm33x26x6.5
Qualität: N35
L mm: 33 +0.1/-0.1
B mm: 26 +0.1/-0.1
H mm: 6,5 +0.1/-0.1
Haftkraft* N: 125
Gewicht g: 42
Temperatur °C: 80

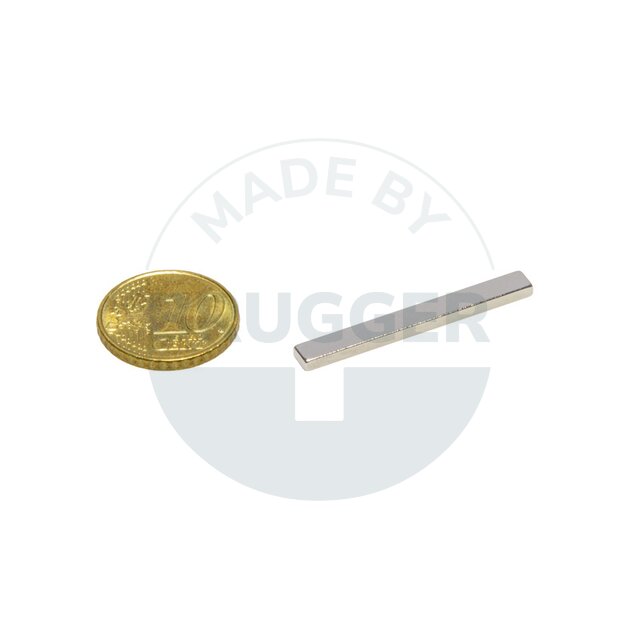

RM035NdBk99ng06N4535 +0.1/-0.14 +0.1/-0.12 +0.1/-0.1252,180
Artikelnummer: RM035NdBk99ng06
Qualität: N45
L mm: 35 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 25
Gewicht g: 2,1
Temperatur °C: 80
RM037NdBk99ng00N3537,5 +0.1/-0.110 +0.1/-0.15 +0.1/-0.1771480
Artikelnummer: RM037NdBk99ng00
Qualität: N35
L mm: 37,5 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 77
Gewicht g: 14
Temperatur °C: 80
RM040NdBk99ng10N3540 +0.1/-0.118 +0.1/-0.16 +0.1/-0.11153280
Artikelnummer: RM040NdBk99ng10
Qualität: N35
L mm: 40 +0.1/-0.1
B mm: 18 +0.1/-0.1
H mm: 6 +0.1/-0.1
Haftkraft* N: 115
Gewicht g: 32
Temperatur °C: 80
RM040NdBk99ng38N4840 +0.1/-0.118 +0.1/-0.112 +0.1/-0.12406680
Artikelnummer: RM040NdBk99ng38
Qualität: N48
L mm: 40 +0.1/-0.1
B mm: 18 +0.1/-0.1
H mm: 12 +0.1/-0.1
Haftkraft* N: 240
Gewicht g: 66
Temperatur °C: 80
MNAQm49.5x9x4.9N3549,5 +0.1/-0.19,3 +0.1/-0.14,9 -0.1/-0.2871780
Artikelnummer: MNAQm49.5x9x4.9
Qualität: N35
L mm: 49,5 +0.1/-0.1
B mm: 9,3 +0.1/-0.1
H mm: 4,9 -0.1/-0.2
Haftkraft* N: 87
Gewicht g: 17
Temperatur °C: 80
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
