Topfmagnete - Flachgreifer

Flachgreifer oder Topfmagnete nennt man jene Magnetsysteme, bei denen der Rohmagnet zentrisch in einen Stahltopf eingelassen ist. Hierdurch wird die Haftkraft ganz wesentlich verstärkt. Verwendung finden Flachgreifer besonders dort, wo es um niedrige Einbauhöhen geht, um Design oder auch um hohe Haftkräfte.

Topfmagnete aus Neodym-Eisen-Bor (NdFeB)

Topfmagnete aus Samarium-Cobalt (SmCo)

Topfmagnete aus Hartferrit (HF)

Topfmagnete aus Aluminium-Nickel-Cobalt (AlNiCo)

Unsere Topfmagnete - Flachgreifer mit hoher Haftkraft!

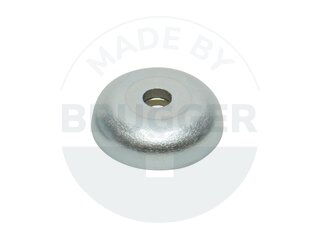

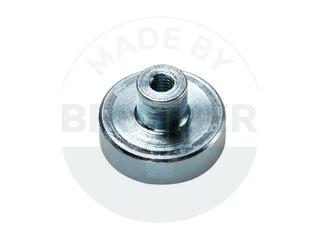

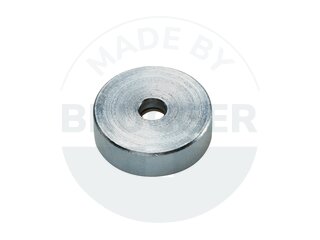

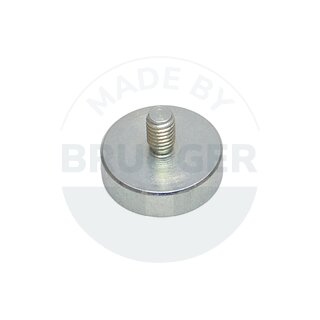

Unsere Flachgreifer oder auch Topfmagnete genannt, bestehen aus mindestens zwei Teilen. Dem Rohmagneten und dem Metalltopf. Der Rohmagnet wird hierbei mittig im Topf platziert, um einen homogenen Magnetfluss zu erzeugen und hohe Haftkräfte zu erreichen.  Im Standardbereich werden Durchmesser von 6-125mm mit Haftkräften zwischen 250g und 175kg angeboten. Die Metalltöpfe werden, je nach konstruktiver Auslegung aus Stangen gedreht oder aus Bandstahl gestanzt. Zwischen Rohmagnet und Topf wird oft mit Spalten gearbeitet um magnetische Kurzschlüsse und Haftkraftverluste zu vermeiden. Diese Spalte werden im weiteren Fertigungsverlauf mit Kunststoff gefüllt um Verschmutzungen in der Anwendung zu verhindern. Die maximale Einsatztemperatur schwankt, je nach Artikelgruppe und Ausführung, zwischen 80 und 350°C.  Standardsysteme aus Edelstahl ermöglichen den Einsatz in speziellen Anwendungsbereichen. Für den weiteren Einbau werden Topfmagnete mit Innengewinde, Außengewinde, Zylinder- oder Senkbohrung angeboten.

Anwendungsbeispiele:

  • Zuführung und Fixierung von Formteilen
  • Standfuß für Leuchten
  • Arretierung von Metallteilen
  • Halten von Teilen im Lackierungsprozess
  • Schließen von Ofentüren
