Magnetbeschläge

Magnetbeschläge zum Einclipsen

PRODUKTHINWEIS:
Systeme zum Einstecken in eine Nut, die mittels Rastnasen ohne zusätzliche Befestigung halten.

Die optimale Blechdicke des Einbauraums beträgt wie folgt:
MBS56x12x12        2.50 mm
MBS64x10x10        1.00 mm

Datenblatt
Produktvarianten
ArtikelnummerL mmB mmH mmt mmb mmh mml mmHaftkraft* NGewicht gTemperatur °C
MBS56x12x12561212,22,21152852460 Download CAD Datei

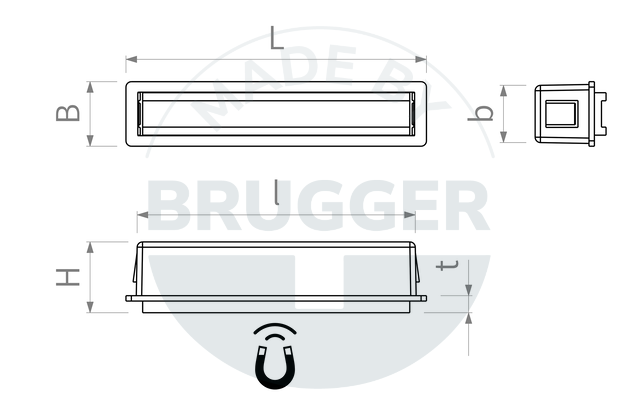

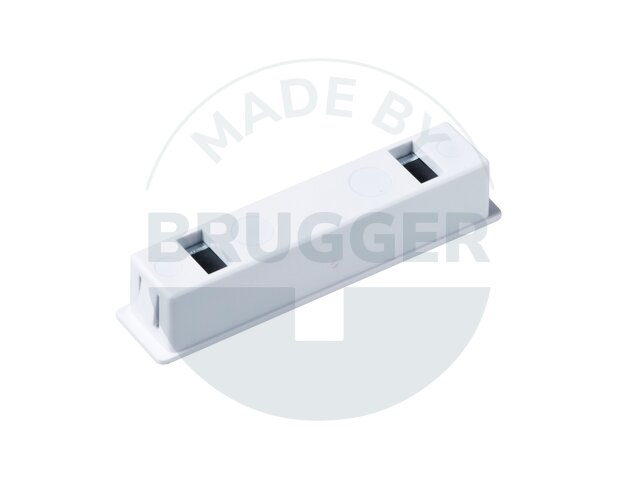

Magnetsystem zum Einclipsen 56x12x12 | © Brugger GmbH
Artikelnummer: MBS56x12x12
L mm: 56
B mm: 12
H mm: 12,2
t mm: 2,2
b mm: 11
l mm: 52
Haftkraft* N: 85
Gewicht g: 24
Temperatur °C: 60
MBS64x10x14649,814,30,72541003590 Download CAD Datei

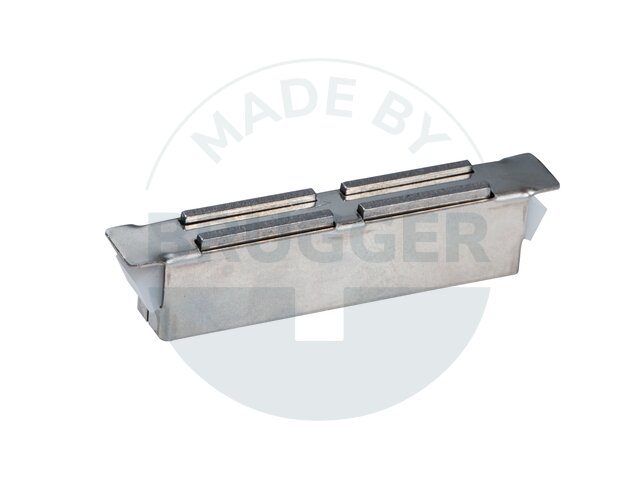

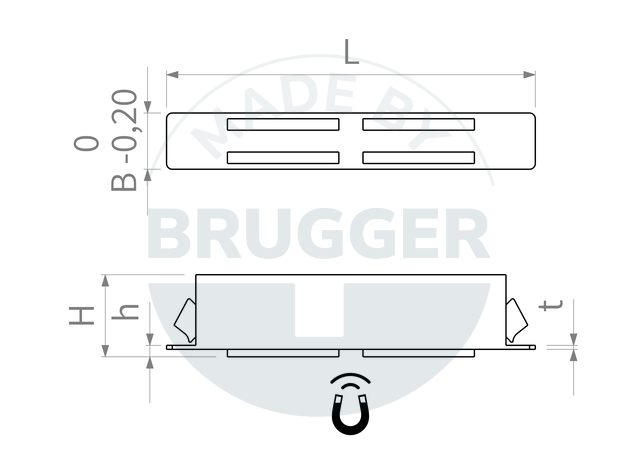

Magnetsystem zum Einclipsen 64x10x14 | © Brugger GmbH
Artikelnummer: MBS64x10x14
L mm: 64
B mm: 9,8
H mm: 14,3
t mm: 0,7
h mm: 2
l mm: 54
Haftkraft* N: 100
Gewicht g: 35
Temperatur °C: 90
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
