Magnetsystem aus NdFeB, Gummimantel schwarz, mit Bohrung und Senkung, rechteckig
PRODUKTHINWEIS:
Magnetsysteme mit Gummimantel sind echte Allrounder und in vielen Bereichen zu finden. Die Systeme eignen sich besonders zur Anwendung auf empfindlichen Oberflächen, dünnen Blechen oder senkrechter Anwendung. Sie sind ebenso gut im Außenbereich einsetzbar. Im Unterschied zu den runden Magnetsystemen können diese rechteckigen Systeme formschlüssig positioniert werden. Zusätzlich lassen sich Varianten mit Doppelgewinde verdrehsicher montieren und mit vielen Normteilen ergänzen.
Unsere Magnetsysteme vereinen Schutz, Kraft und Flexibilität: Die spezielle TPE-Gummierung schützt Ihre Oberflächen vor Kratzern und Abfärbungen. Im Gegensatz zu herkömmlichen Topfmagnetsystemen bieten unsere Magnetsysteme aus Neodym dank des inliegenden Metallelements ein tiefer wirkendes Magnetfeld. Dies ermöglicht es Ihnen, größere Spalte zu überbrücken und Ihre Magnetsysteme flexibler einzusetzen. Die TPE-Gummierung sorgt zusätzlich für einen sicheren Halt und schützt Ihre Oberflächen vor Beschädigungen. Diese Variante ist mit einer oder zwei Bohrungen versehen, so dass sie die stark haftenden Magnetsysteme ganz einfach an jede beliebige Stelle anschrauben können.
Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Andere Farben bei der Gummierung
» Härtere oder weichere Gummierung
» Höhere Haftkraft

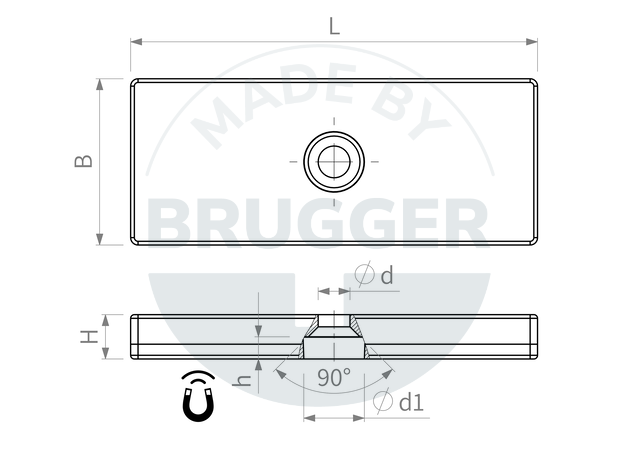

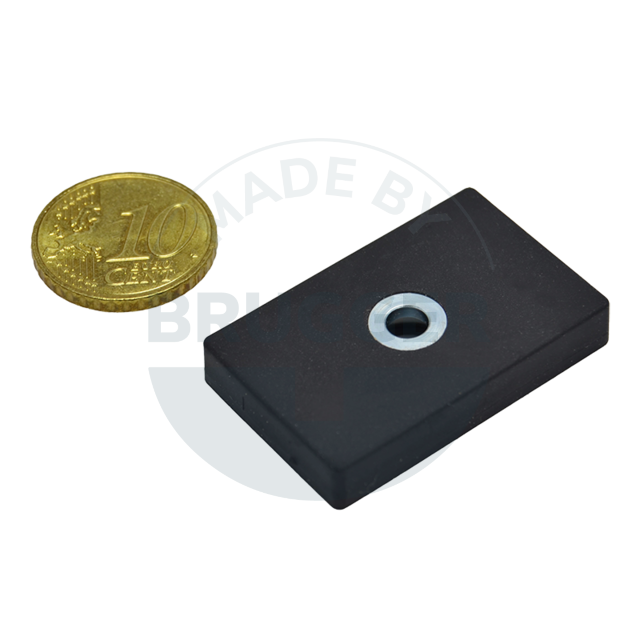

Magnetsystem aus NdFeB, Gummimantel schwarz, mit mittiger Bohrung u. Senkung, rechteckig 35x22,5 mm
Artikelnummer:
AS035NdC-00s-00
L mm:
35 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
d mm:
4,3
d1 mm:
8
Gewinde M:
-
Haftkraft* N:
98
Scherkraft* N:
31
Gewicht g:
19
Temp. °C:
80
AS035NdC-00s-01
35 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
4,3
8
-
17
84
30
17
80

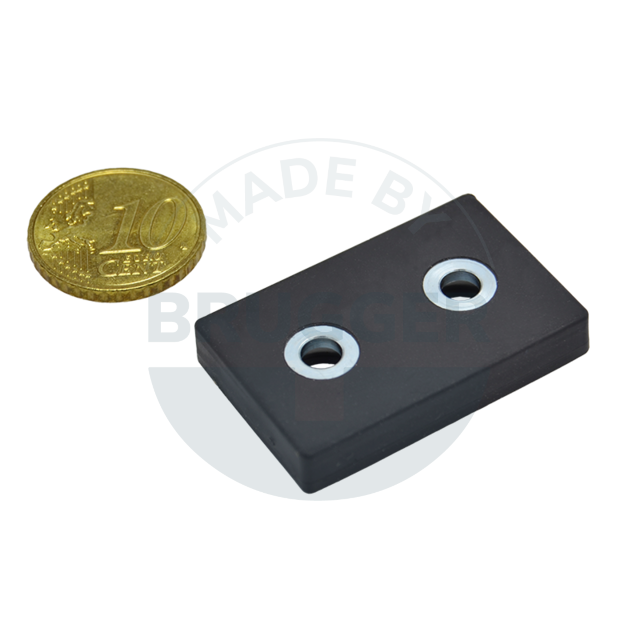

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Bohrung u. Senkung, rechteckig 35x22,5 mm
Artikelnummer:
AS035NdC-00s-01
L mm:
35 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
d mm:
4,3
d1 mm:
8
Gewinde M:
-
A mm:
17
Haftkraft* N:
84
Scherkraft* N:
30
Gewicht g:
17
Temp. °C:
80
AS055NdC-00s-00
55 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
4,3
8
-
148
41
30
80

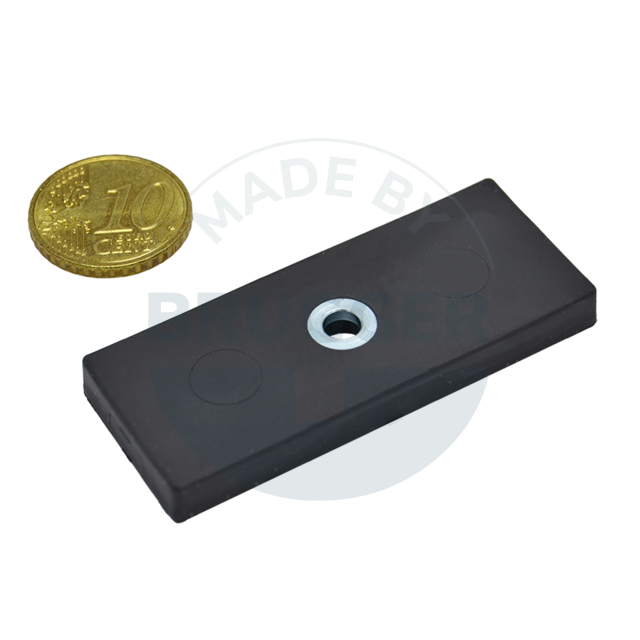

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Bohrung u. Senkung, rechteckig 55x22,5 mm
Artikelnummer:
AS055NdC-00s-00
L mm:
55 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
d mm:
4,3
d1 mm:
8
Gewinde M:
-
Haftkraft* N:
148
Scherkraft* N:
41
Gewicht g:
30
Temp. °C:
80
AS055NdC-00s-01
55 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
4,3
8
-
30
129
40
28
80

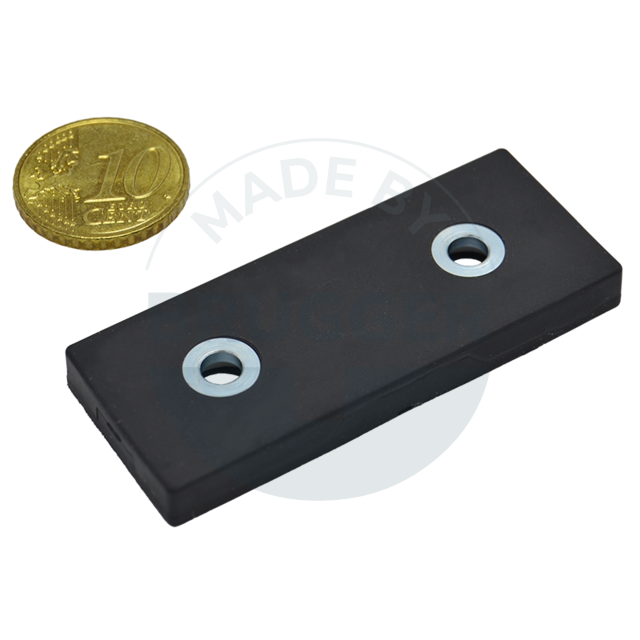

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Bohrung u. Senkung, rechteckig 55x22,5 mm
Artikelnummer:
AS055NdC-00s-01
L mm:
55 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
d mm:
4,3
d1 mm:
8
Gewinde M:
-
A mm:
30
Haftkraft* N:
129
Scherkraft* N:
40
Gewicht g:
28
Temp. °C:
80
AS059NdC-00s-00
59 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
5,5
12
-
240
90
78
80

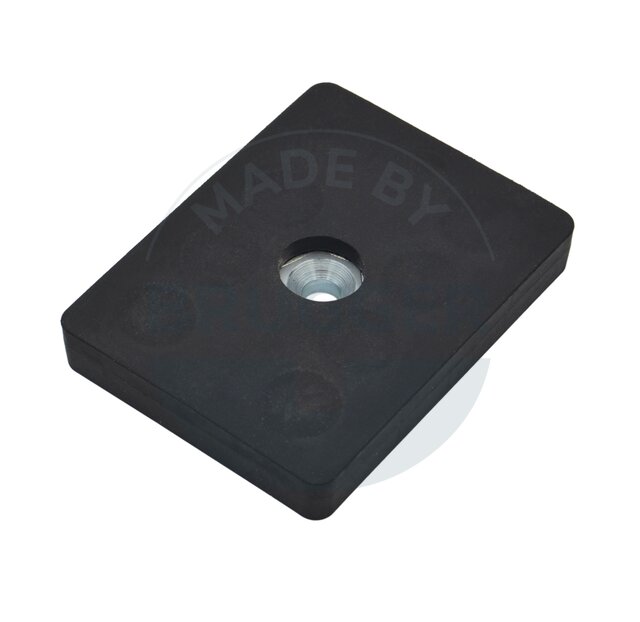

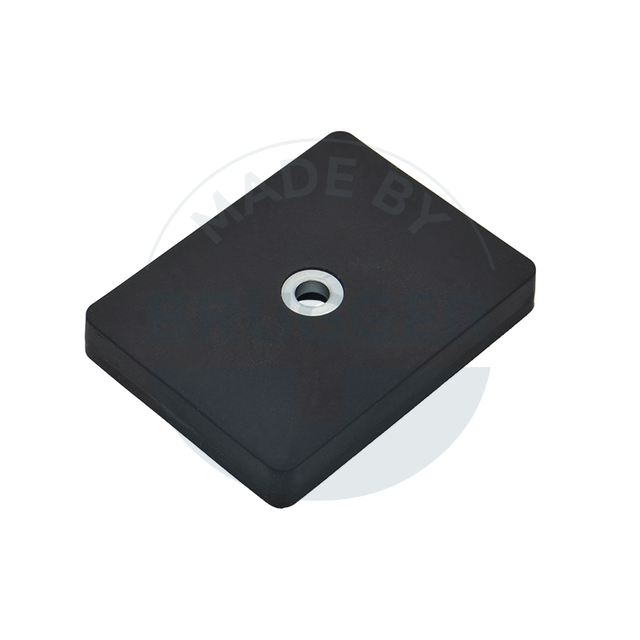

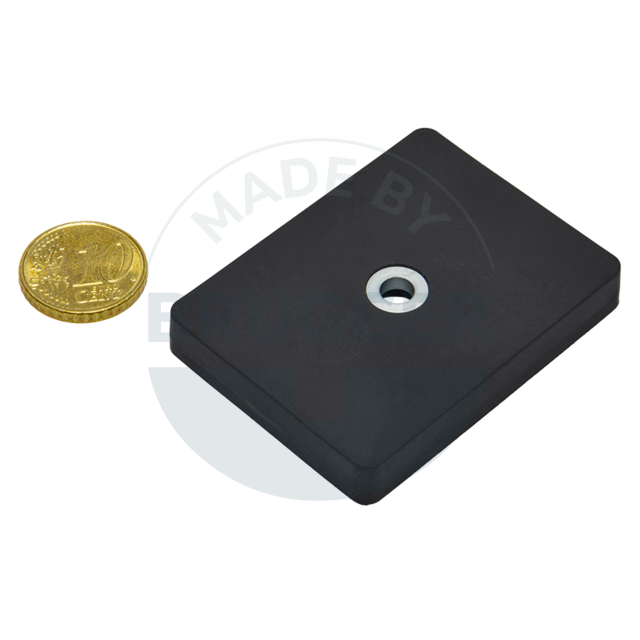

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Bohrung u. Senkung, rechteckig 59x45 mm
Artikelnummer:
AS059NdC-00s-00
L mm:
59 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
d mm:
5,5
d1 mm:
12
Gewinde M:
-
Haftkraft* N:
240
Scherkraft* N:
90
Gewicht g:
78
Temp. °C:
80
AS059NdC-00s-01
59 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
5,5
12
-
27
240
90
80
80

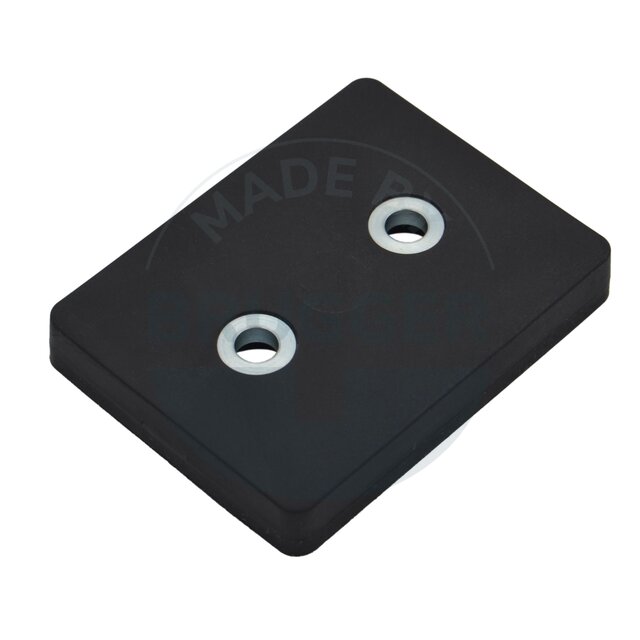

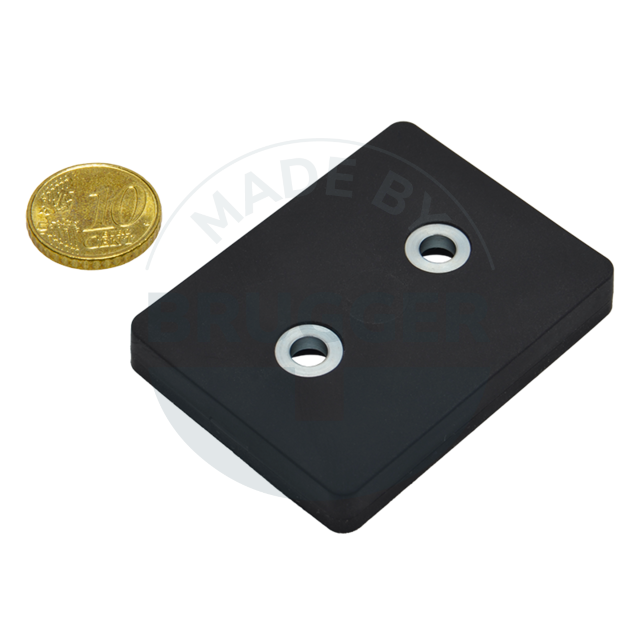

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Bohrung u. Senkung, rechteckig 59x45 mm
Artikelnummer:
AS059NdC-00s-01
L mm:
59 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
d mm:
5,5
d1 mm:
12
Gewinde M:
-
A mm:
27
Haftkraft* N:
240
Scherkraft* N:
90
Gewicht g:
80
Temp. °C:
80
AS074NdC-00s-00
74 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
6,5
12
-
360
130
101
80

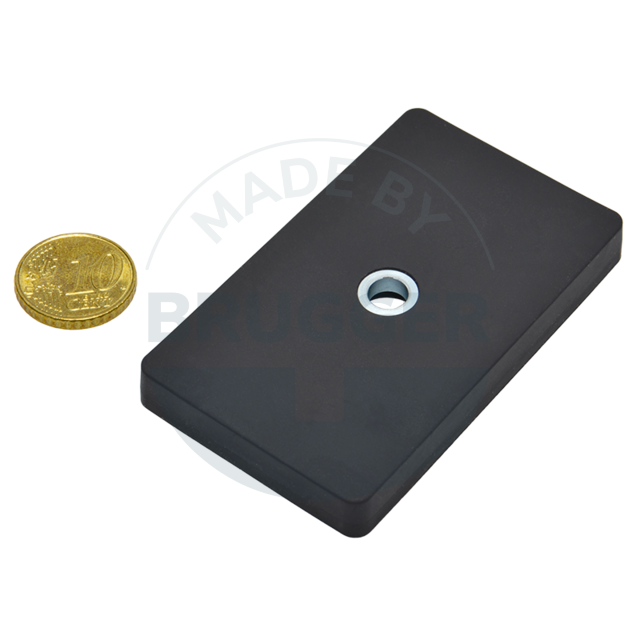

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Bohrung u. Senkung, rechteckig 74x45 mm
Artikelnummer:
AS074NdC-00s-00
L mm:
74 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
d mm:
6,5
d1 mm:
12
Gewinde M:
-
Haftkraft* N:
360
Scherkraft* N:
130
Gewicht g:
101
Temp. °C:
80
AS074NdC-00s-01
74 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
6,5
12
-
36
360
130
102
80

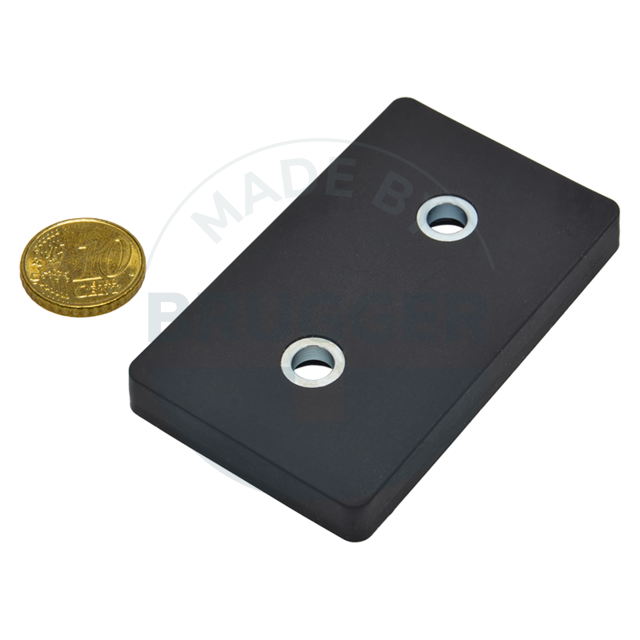

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Bohrung u. Senkung, rechteckig 74x45 mm
Artikelnummer:
AS074NdC-00s-01
L mm:
74 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
d mm:
6,5
d1 mm:
12
Gewinde M:
-
A mm:
36
Haftkraft* N:
360
Scherkraft* N:
130
Gewicht g:
102
Temp. °C:
80
AS075NdC-00s-00
75 +0.3/-0.3
22,5 +0.3/-0.3
6 +0.2/-0.2
4,3
8
-
211
67
42
80

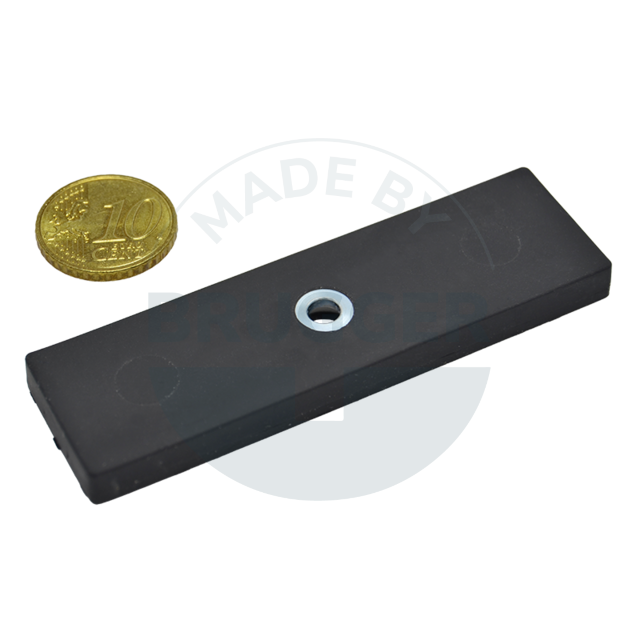

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Bohrung u. Senkung, rechteckig 75x22,5 mm
Artikelnummer:
AS075NdC-00s-00
L mm:
75 +0.3/-0.3
B mm:
22,5 +0.3/-0.3
H mm:
6 +0.2/-0.2
d mm:
4,3
d1 mm:
8
Gewinde M:
-
Haftkraft* N:
211
Scherkraft* N:
67
Gewicht g:
42
Temp. °C:
80
AS075NdC-00s-01
75 +0.3/-0.3
22,5 +0.3/-0.3
6 +0.2/-0.2
4,3
8
-
50
212
67
41
80

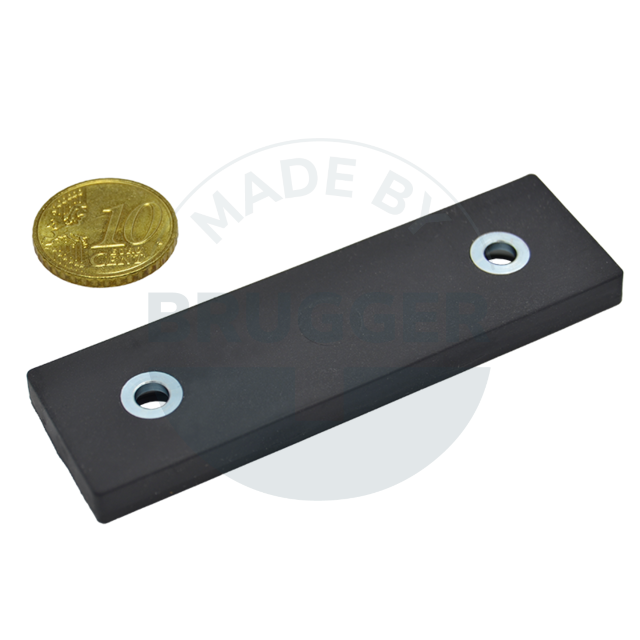

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Bohrung u. Senkung, rechteckig 75x22,5 mm
Artikelnummer:
AS075NdC-00s-01
L mm:
75 +0.3/-0.3
B mm:
22,5 +0.3/-0.3
H mm:
6 +0.2/-0.2
d mm:
4,3
d1 mm:
8
Gewinde M:
-
A mm:
50
Haftkraft* N:
212
Scherkraft* N:
67
Gewicht g:
41
Temp. °C:
80
AS110NdC-00s-00
110 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
6,5
12
-
530
180
154
80
PRODUKTHINWEIS:
Magnetsysteme mit Gummimantel sind echte Allrounder und in vielen Bereichen zu finden. Die Systeme eignen sich besonders zur Anwendung auf empfindlichen Oberflächen, dünnen Blechen oder senkrechter Anwendung. Sie sind ebenso gut im Außenbereich einsetzbar. Im Unterschied zu den runden Magnetsystemen können diese rechteckigen Systeme formschlüssig positioniert werden. Zusätzlich lassen sich Varianten mit Doppelgewinde verdrehsicher montieren und mit vielen Normteilen ergänzen.
Unsere Magnetsysteme vereinen Schutz, Kraft und Flexibilität: Die spezielle TPE-Gummierung schützt Ihre Oberflächen vor Kratzern und Abfärbungen. Im Gegensatz zu herkömmlichen Topfmagnetsystemen bieten unsere Magnetsysteme aus Neodym dank des inliegenden Metallelements ein tiefer wirkendes Magnetfeld. Dies ermöglicht es Ihnen, größere Spalte zu überbrücken und Ihre Magnetsysteme flexibler einzusetzen. Die TPE-Gummierung sorgt zusätzlich für einen sicheren Halt und schützt Ihre Oberflächen vor Beschädigungen. Diese Variante ist mit einer oder zwei Bohrungen versehen, so dass sie die stark haftenden Magnetsysteme ganz einfach an jede beliebige Stelle anschrauben können.
Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Andere Farben bei der Gummierung
» Härtere oder weichere Gummierung
» Höhere Haftkraft
Artikelnummer:
AS110NdC-00s-00
L mm:
110 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
d mm:
6,5
d1 mm:
12
Gewinde M:
-
Haftkraft* N:
530
Scherkraft* N:
180
Gewicht g:
154
Temp. °C:
80
AS110NdC-00s-01
110 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
6,5
12
-
68
530
180
155
80

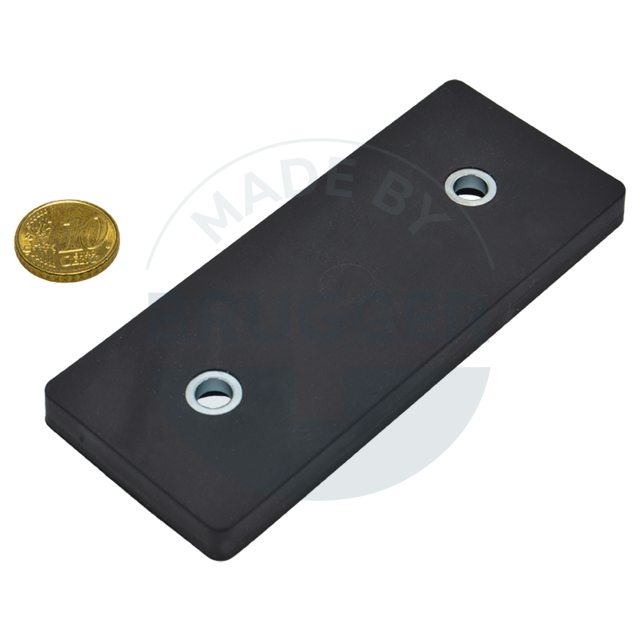

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Bohrung u. Senkung, rechteckig 110x45 mm
Artikelnummer:
AS110NdC-00s-01
L mm:
110 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
d mm:
6,5
d1 mm:
12
Gewinde M:
-
A mm:
68
Haftkraft* N:
530
Scherkraft* N:
180
Gewicht g:
155
Temp. °C:
80

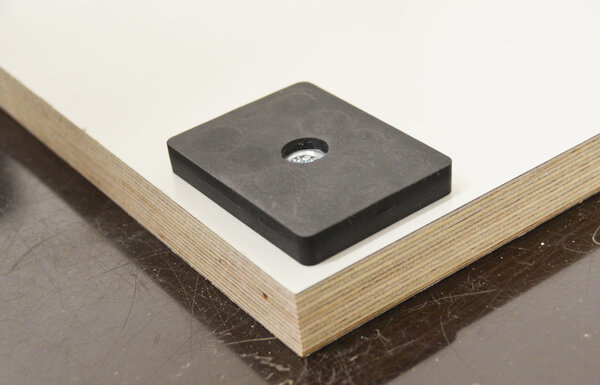

Anwendungsbeispiel:
rondoline Magnete einfach an Holzplatten schrauben - Holzverkleidungen magnetisch an Metallschränke, Maschinen oder den Campervan anbringen
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
