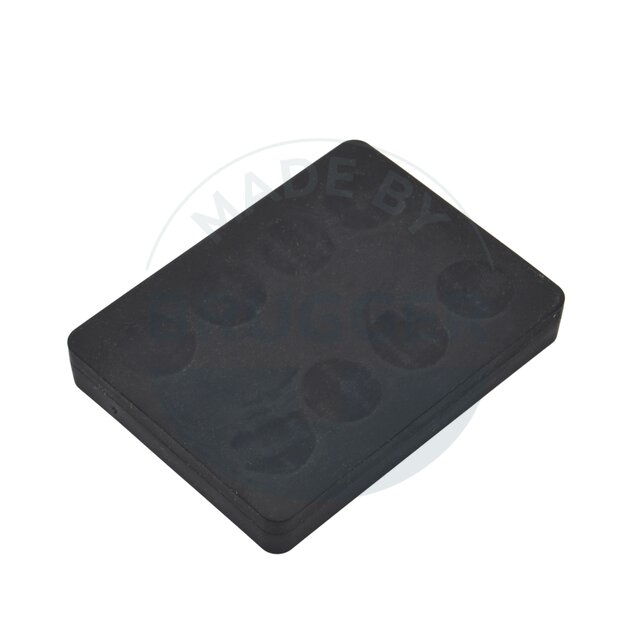

Magnetsystem aus NdFeB, Gummimantel schwarz, mit Innengewinde, rechteckig
PRODUKTHINWEIS:
Gummiummantelte Neodym-Magnetsysteme sind vielseitige Alleskönner, die in zahlreichen Anwendungen zu finden sind. Sie sind besonders geeignet für empfindliche Oberflächen oder dünne Bleche und eignen sich zudem hervorragend für den Außeneinsatz. Im Gegensatz zu runden Magnetsystemen lassen sie sich formschlüssig positionieren. Varianten mit Doppelgewinde bieten eine verdrehsichere Montage und können mit vielen Normteilen kombiniert werden.
Diese Artikel verfügen über eine spezielle Gummierung aus TPE (thermoplastischem Elastomer), die Kratzer und Abfärbungen verhindert. Die Gummierung erhöht zudem die Verschiebekräfte und sorgt für Korrosionsbeständigkeit. Ein angenehmer Nebeneffekt ist die geräuschdämpfende Wirkung beim Aufsetzen. Im Inneren befinden sich leistungsstarke Neodymmagnete, die durch ihre Anordnung und das inliegende Metallelement ein starkes Magnetfeld erzeugen. Gleichzeitig schirmt das Metallelement das Magnetfeld auf der Rückseite ab und ermöglicht, im Gegensatz zu Topfsystemen, eine tiefere Wirkung und das Überbrücken größerer Spalten. Verfügbar mit einem oder zwei Innengewinden.
Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Andere Farben bei der Gummierung
» Härtere oder weichere Gummierung
» Höhere Haftkraft

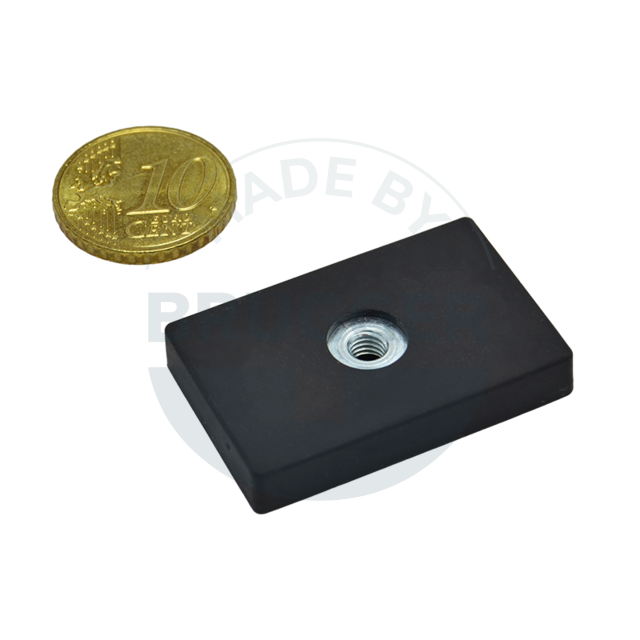

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Innengewinde M4, rechteckig 35x22,5 mm
Artikelnummer:
AS035NdD-04s-00
L mm:
35 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
1xM4
Haftkraft* N:
100
Scherkraft* N:
28
Gewicht g:
19
Temp. °C:
80
AS035NdD-04s-01
35 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
2xM4
17
87
30
18
80

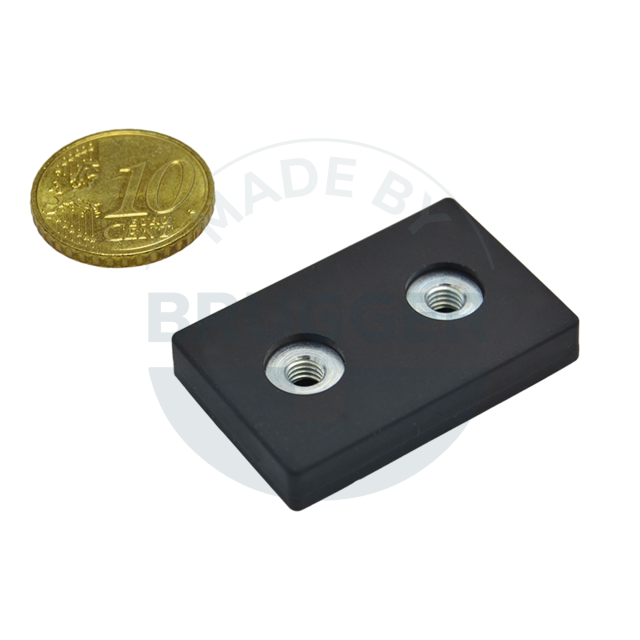

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Innengewinde M4, rechteckig 35x22,5 mm
Artikelnummer:
AS035NdD-04s-01
L mm:
35 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
2xM4
A mm:
17
Haftkraft* N:
87
Scherkraft* N:
30
Gewicht g:
18
Temp. °C:
80
AS055NdD-04s-00
55 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
1xM4
154
30
30
80

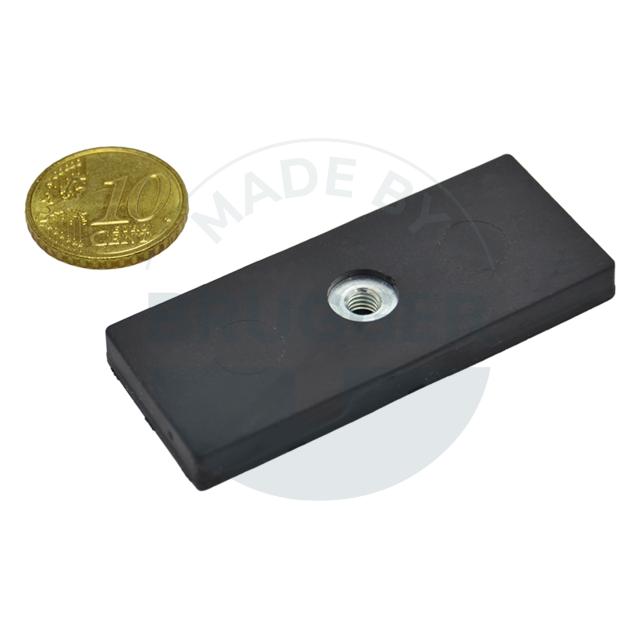

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Innengewinde M4, rechteckig 55x22,5 mm
Artikelnummer:
AS055NdD-04s-00
L mm:
55 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
1xM4
Haftkraft* N:
154
Scherkraft* N:
30
Gewicht g:
30
Temp. °C:
80
AS055NdD-04s-01
55 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
2xM4
30
132
45
29
80

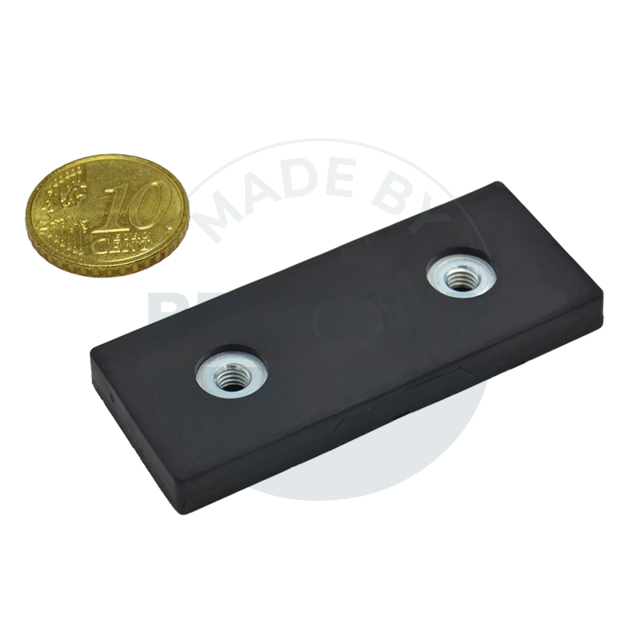

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Innengewinde M4, rechteckig 55x22,5 mm
Artikelnummer:
AS055NdD-04s-01
L mm:
55 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
2xM4
A mm:
30
Haftkraft* N:
132
Scherkraft* N:
45
Gewicht g:
29
Temp. °C:
80
AS059NdD-05s-00
59 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
1xM5
240
90
79
80

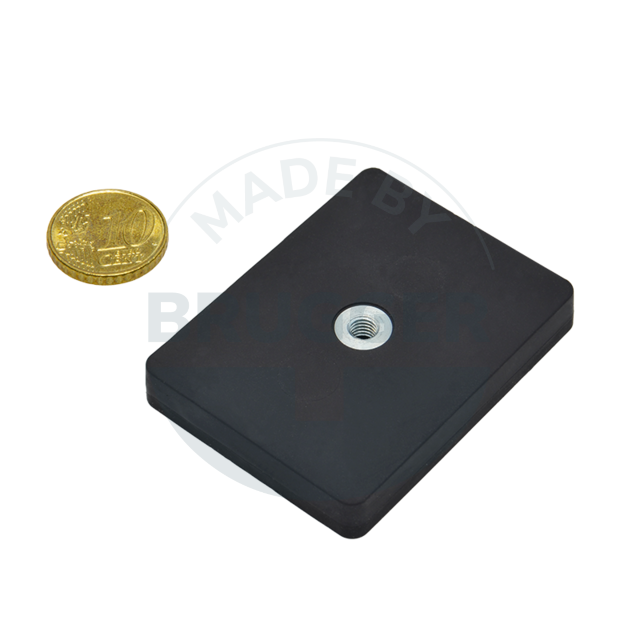

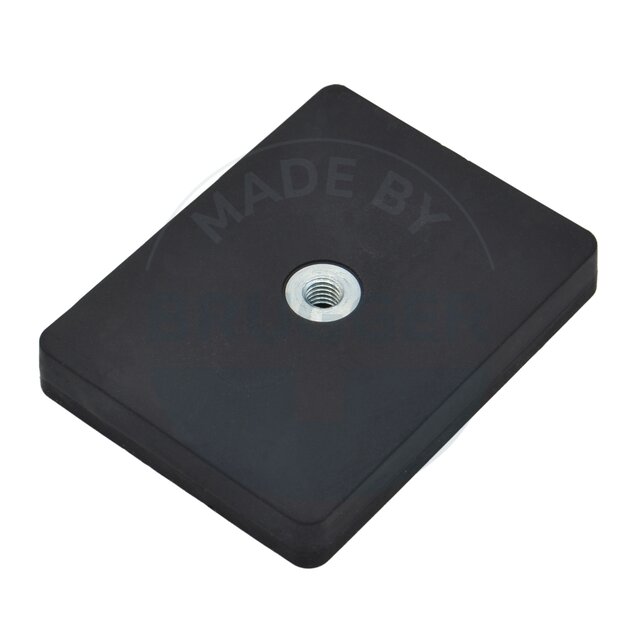

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Innengewinde M5, rechteckig 59x45 mm
Artikelnummer:
AS059NdD-05s-00
L mm:
59 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
1xM5
Haftkraft* N:
240
Scherkraft* N:
90
Gewicht g:
79
Temp. °C:
80
AS059NdD-05s-01
59 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
2xM5
27
240
90
81
80

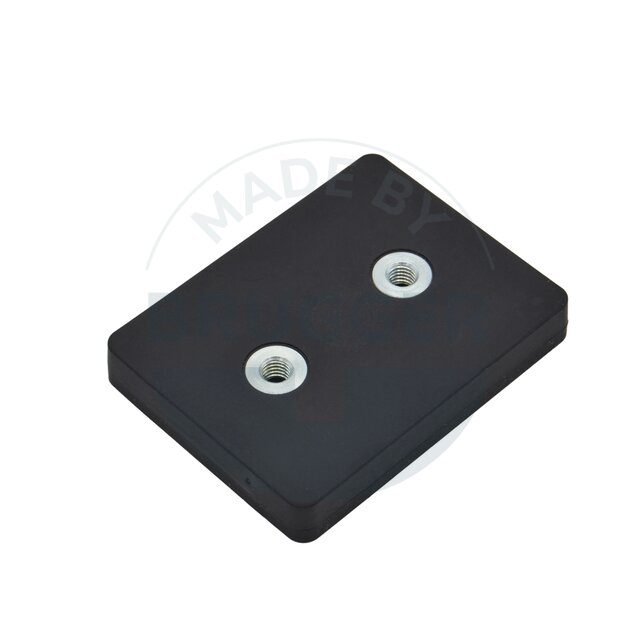

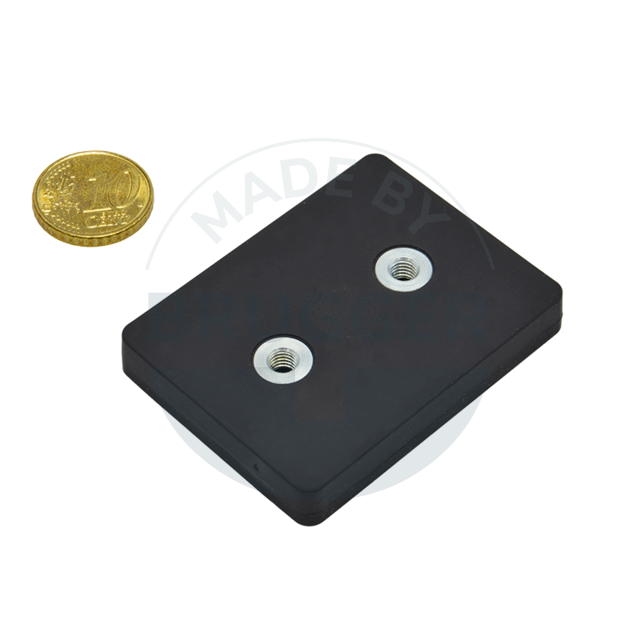

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Innengewinde M5, rechteckig 59x45 mm
Artikelnummer:
AS059NdD-05s-01
L mm:
59 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
2xM5
A mm:
27
Haftkraft* N:
240
Scherkraft* N:
90
Gewicht g:
81
Temp. °C:
80
AS074NdD-06s-00
74 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
1xM6
360
130
101
80

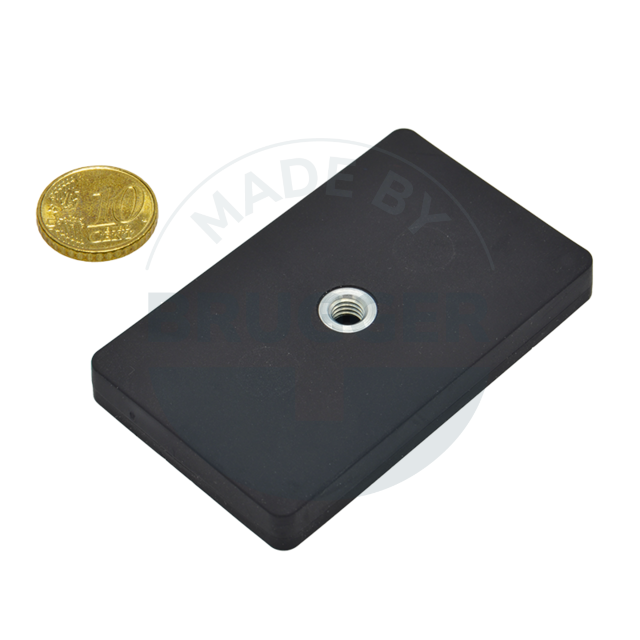

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Innengewinde M6, rechteckig 74x45 mm
Artikelnummer:
AS074NdD-06s-00
L mm:
74 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
1xM6
Haftkraft* N:
360
Scherkraft* N:
130
Gewicht g:
101
Temp. °C:
80
AS074NdD-06s-01
74 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
2xM6
36
360
130
103
80

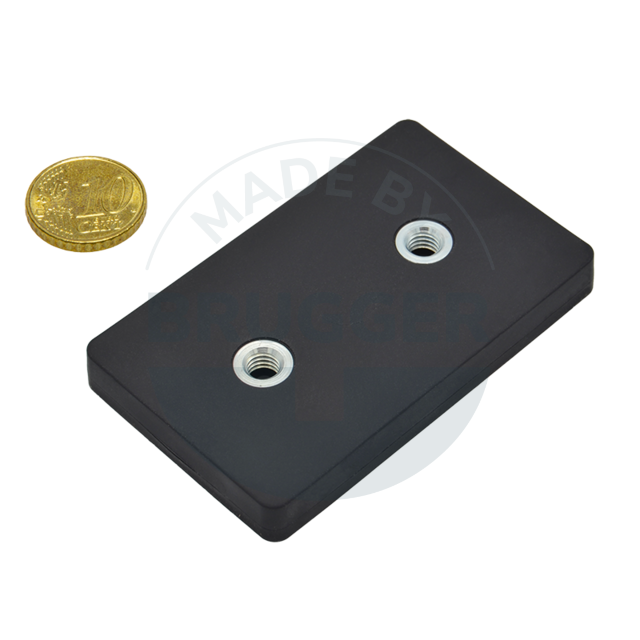

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Innengewinde M6, rechteckig 74x45 mm
Artikelnummer:
AS074NdD-06s-01
L mm:
74 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
2xM6
A mm:
36
Haftkraft* N:
360
Scherkraft* N:
130
Gewicht g:
103
Temp. °C:
80
AS075NdD-04s-00
75 +0.3/-0.3
22,5 +0.3/-0.3
6 +0.2/-0.2
1xM4
212
64
42
80

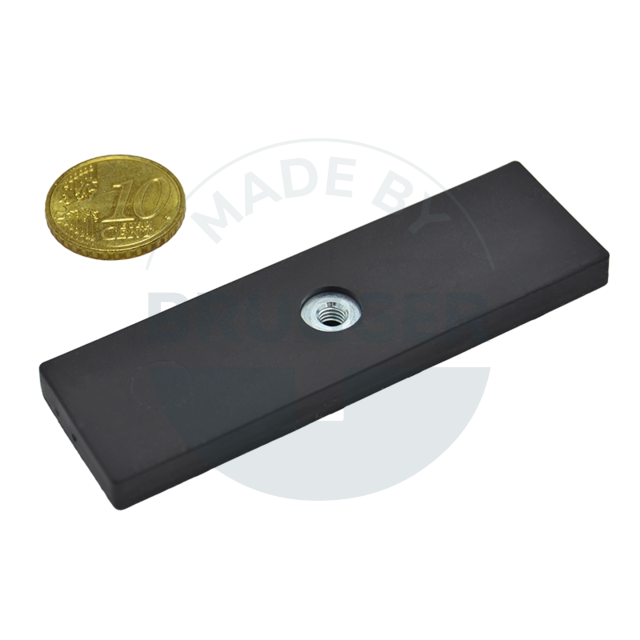

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1 x Innengewinde M4, rechteckig 75x22,5 mm
Artikelnummer:
AS075NdD-04s-00
L mm:
75 +0.3/-0.3
B mm:
22,5 +0.3/-0.3
H mm:
6 +0.2/-0.2
Gewinde M:
1xM4
Haftkraft* N:
212
Scherkraft* N:
64
Gewicht g:
42
Temp. °C:
80
AS075NdD-04s-01
75 +0.3/-0.3
22,5 +0.3/-0.3
6 +0.2/-0.2
2xM4
50
214
80
41
80

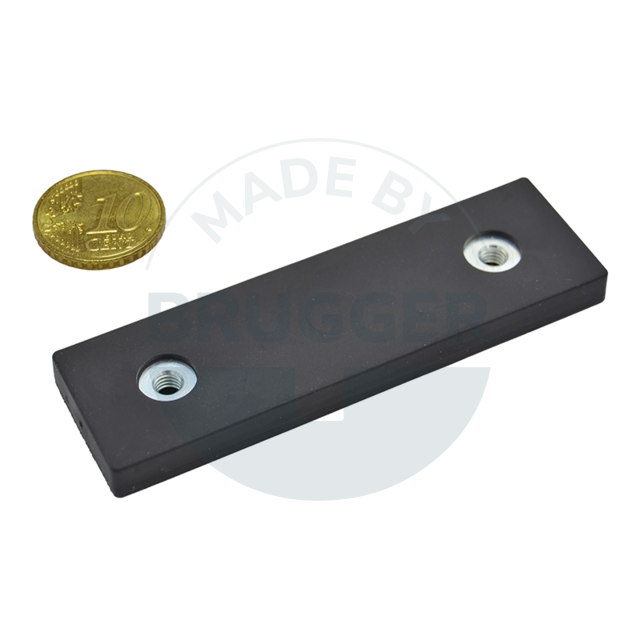

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Innengewinde M4, rechteckig 75x22,5 mm
Artikelnummer:
AS075NdD-04s-01
L mm:
75 +0.3/-0.3
B mm:
22,5 +0.3/-0.3
H mm:
6 +0.2/-0.2
Gewinde M:
2xM4
A mm:
50
Haftkraft* N:
214
Scherkraft* N:
80
Gewicht g:
41
Temp. °C:
80
AS110NdD-06s-00
110 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
1xM6
530
180
155
80
Magnetsystem aus NdFeB, Gummimantel schwarz, mit 1x Innengewinde M6, rechteckig 110x45 mm
Artikelnummer:
AS110NdD-06s-00
L mm:
110 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
1xM6
Haftkraft* N:
530
Scherkraft* N:
180
Gewicht g:
155
Temp. °C:
80
AS110NdD-06s-01
110 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
2xM6
68
530
180
156
80

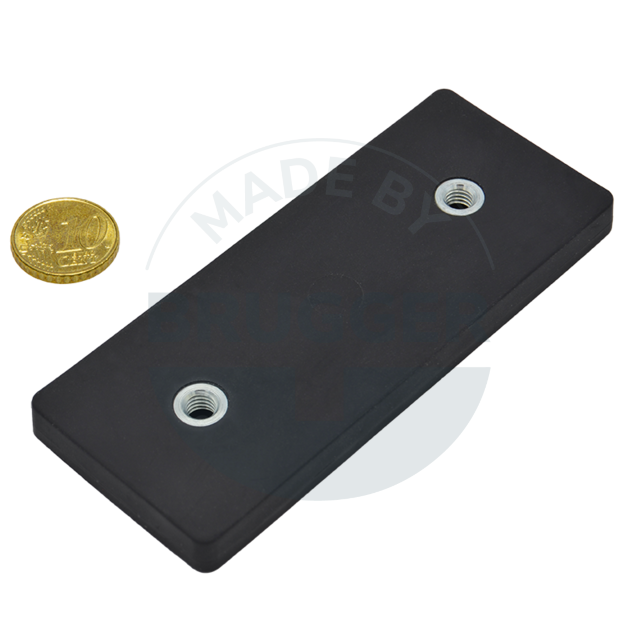

Magnetsystem aus NdFeB, Gummimantel schwarz, mit 2 x Innengewinde M6, rechteckig 110x45 mm
Artikelnummer:
AS110NdD-06s-01
L mm:
110 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
2xM6
A mm:
68
Haftkraft* N:
530
Scherkraft* N:
180
Gewicht g:
156
Temp. °C:
80

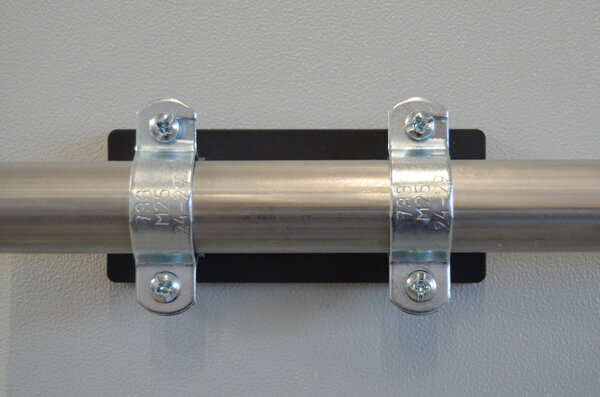

Anwendungsbeispiel:
Rohrschellen ins Innengewinde schrauben und Rohre direkt am Stahlträger oder am Maschinengehäuse befestigen.
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
