Magnetsystem aus NdFeB, Gummimantel weiß, mit Innengewinde, rechteckig
PRODUKTHINWEIS:
Rechteckige, gummierte Magnetsysteme sind universell einsetzbar und in vielen Bereichen beliebt. Sie eignen sich optimal für den Einsatz auf empfindlichen Oberflächen, dünnen Blechen oder bei vertikalen Anwendungen. Auch im Freien sind sie hervorragend einsetzbar. Anders als runde Magnetsysteme, können sie formschlüssig befestigt werden. Mit Doppelgewinde sind sie verdrehsicher montierbar und lassen sich mit vielen Normteilen kombinieren.
Diese Produkte sind mit einer speziellen TPE-Gummierung (thermoplastischer Elastomer) ausgestattet, die Kratzer und Abfärbungen verhindert. Die Gummierung erhöht zudem die Verschiebekräfte und die Korrosionsbeständigkeit. Zudem bietet sie eine geräuschhemmende Wirkung beim Aufsetzen. Die integrierten Neodymmagnete erzeugen durch ihre Anordnung und das Metallelement ein starkes Magnetfeld. Diese SQUARELINE Modelle sind mit einem oder zwei Innengewinden lieferbar.
Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Andere Farben bei der Gummierung
» Härtere oder weichere Gummierung
» Höhere Haftkraft

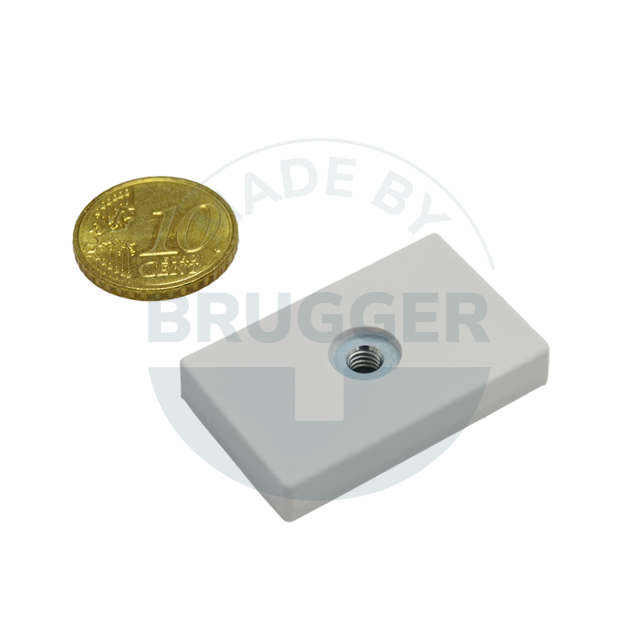

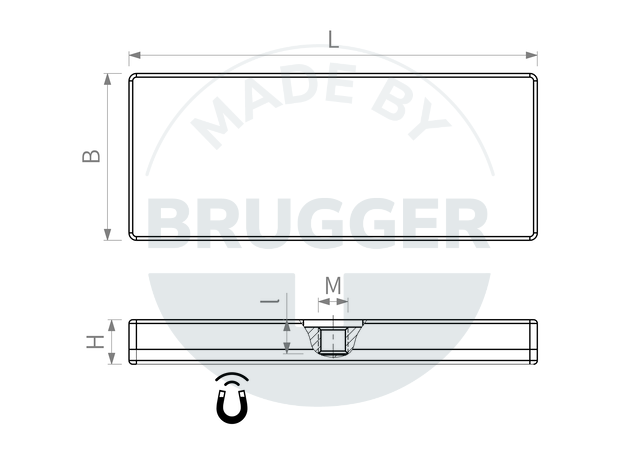

Magnetsystem aus NdFeB, Gummimantel weiß, mit 1 x Innengewinde M4, rechteckig 35x22,5 mm
Artikelnummer:
AS035NdD-04w-00
L mm:
35 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
1xM4
Haftkraft* N:
98
Scherkraft* N:
28
Gewicht g:
19
Temp. °C:
80
AS035NdD-04w-01
35 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
2xM4
17
80
39
18
80

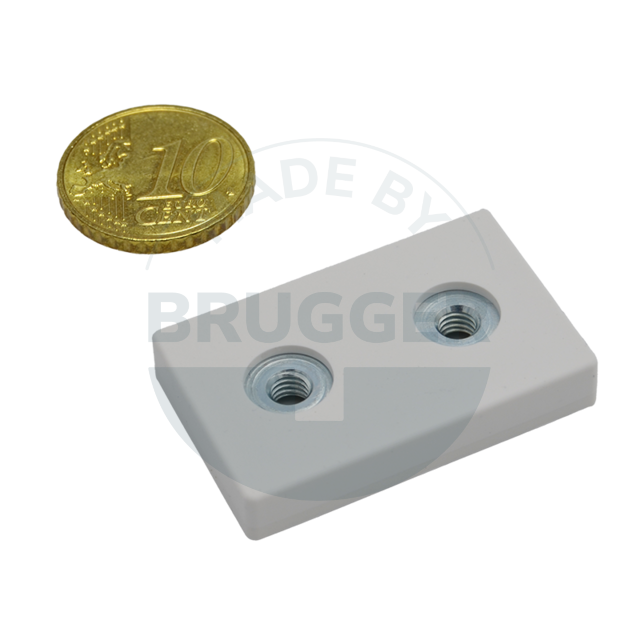

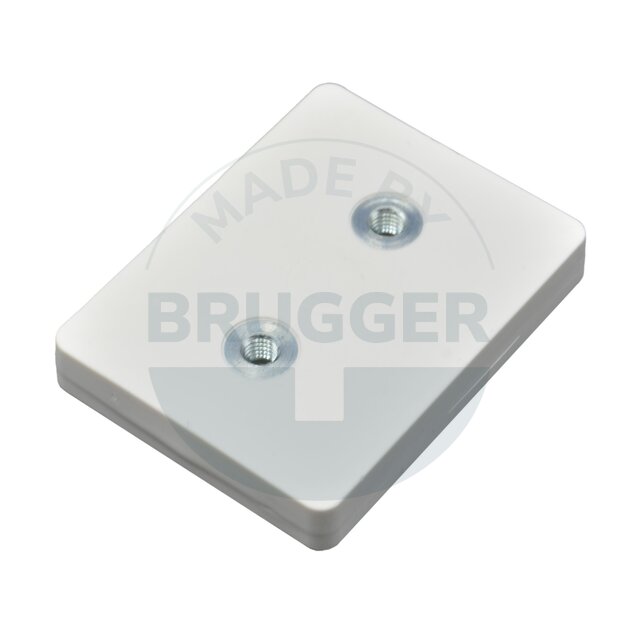

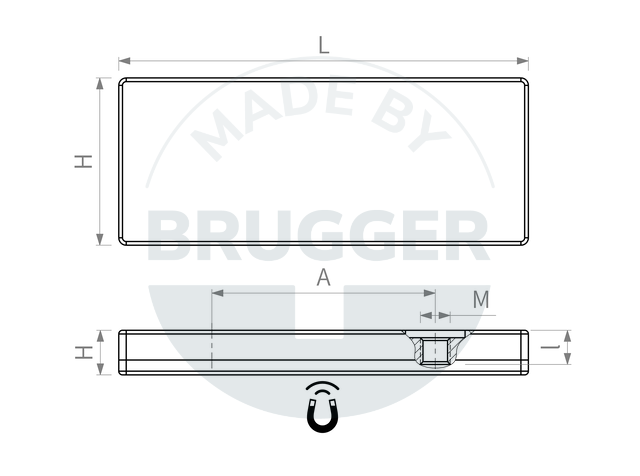

Magnetsystem aus NdFeB, Gummimantel weiß, mit 2 x Innengewinde M4, rechteckig 35x22,5 mm
Artikelnummer:
AS035NdD-04w-01
L mm:
35 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
2xM4
A mm:
17
Haftkraft* N:
80
Scherkraft* N:
39
Gewicht g:
18
Temp. °C:
80
AS055NdD-04w-00
55 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
1xM4
145
47
31
80

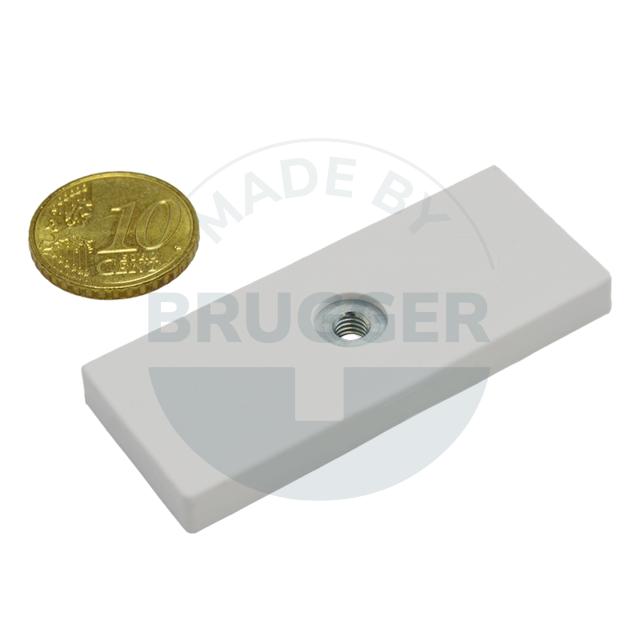

Magnetsystem aus NdFeB, Gummimantel weiß, mit 1 x Innengewinde M4, rechteckig 55x22,5 mm
Artikelnummer:
AS055NdD-04w-00
L mm:
55 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
1xM4
Haftkraft* N:
145
Scherkraft* N:
47
Gewicht g:
31
Temp. °C:
80
AS055NdD-04w-01
55 +0.2/-0.2
22,5 +0.2/-0.2
6 +0.2/-0.2
2xM4
30
127
47
28
80

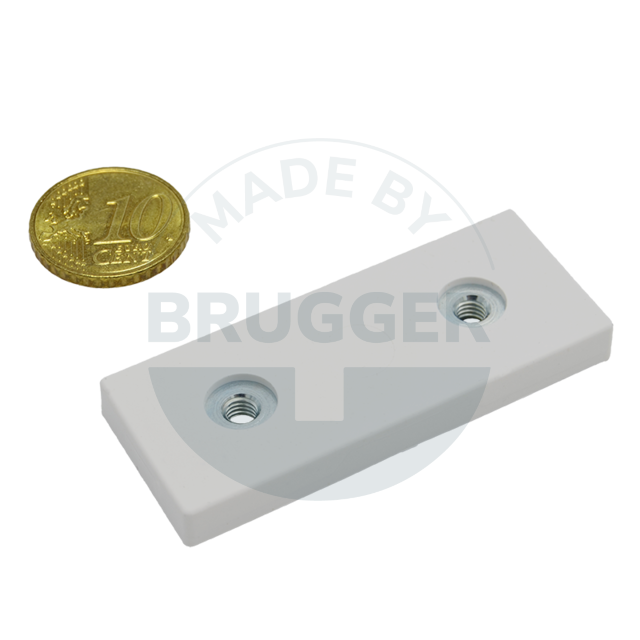

Magnetsystem aus NdFeB, Gummimantel weiß, mit 2 x Innengewinde M4, rechteckig 55x22,5 mm
Artikelnummer:
AS055NdD-04w-01
L mm:
55 +0.2/-0.2
B mm:
22,5 +0.2/-0.2
H mm:
6 +0.2/-0.2
Gewinde M:
2xM4
A mm:
30
Haftkraft* N:
127
Scherkraft* N:
47
Gewicht g:
28
Temp. °C:
80
AS059NdD-05w-00
59 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
1xM5
240
90
81
80

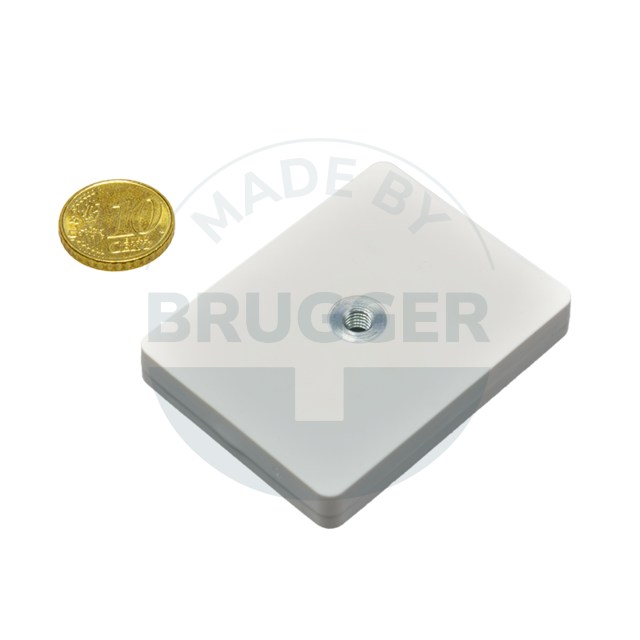

Magnetsystem aus NdFeB, Gummimantel weiß, mit 1 x Innengewinde M5, rechteckig 59x45 mm
Artikelnummer:
AS059NdD-05w-00
L mm:
59 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
1xM5
Haftkraft* N:
240
Scherkraft* N:
90
Gewicht g:
81
Temp. °C:
80
AS059NdD-05w-01
59 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
2xM5
27
240
90
81
80

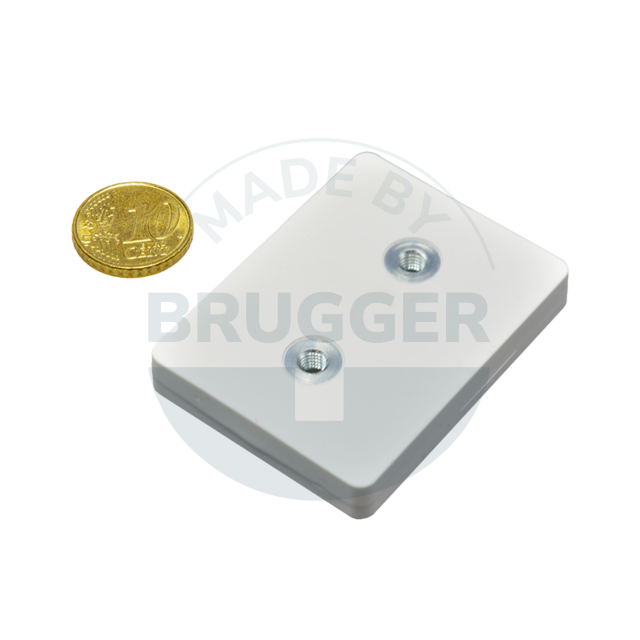

Magnetsystem aus NdFeB, Gummimantel weiß, mit 2 x Innengewinde M5, rechteckig 59x45 mm
Artikelnummer:
AS059NdD-05w-01
L mm:
59 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
2xM5
A mm:
27
Haftkraft* N:
240
Scherkraft* N:
90
Gewicht g:
81
Temp. °C:
80
AS074NdD-06w-00
74 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
1xM6
360
130
102
80

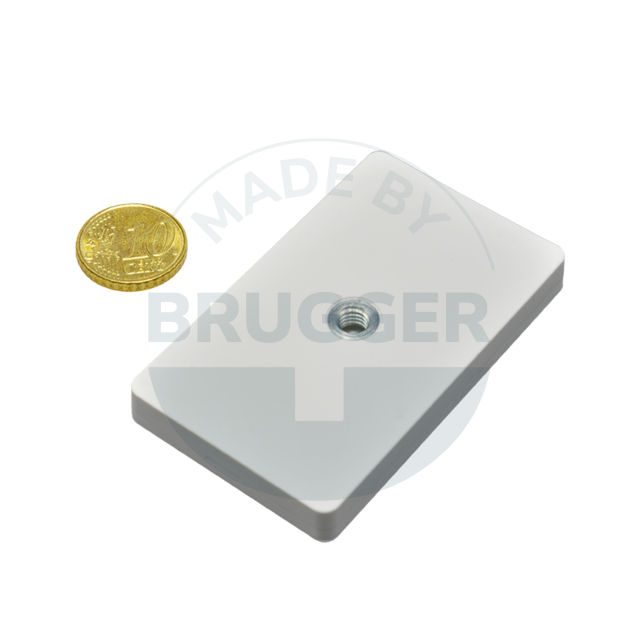

Magnetsystem aus NdFeB, Gummimantel weiß, mit 1 x Innengewinde M6, rechteckig 74x45 mm
Artikelnummer:
AS074NdD-06w-00
L mm:
74 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
1xM6
Haftkraft* N:
360
Scherkraft* N:
130
Gewicht g:
102
Temp. °C:
80
AS074NdD-06w-01
74 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
2xM6
36
360
130
104
80

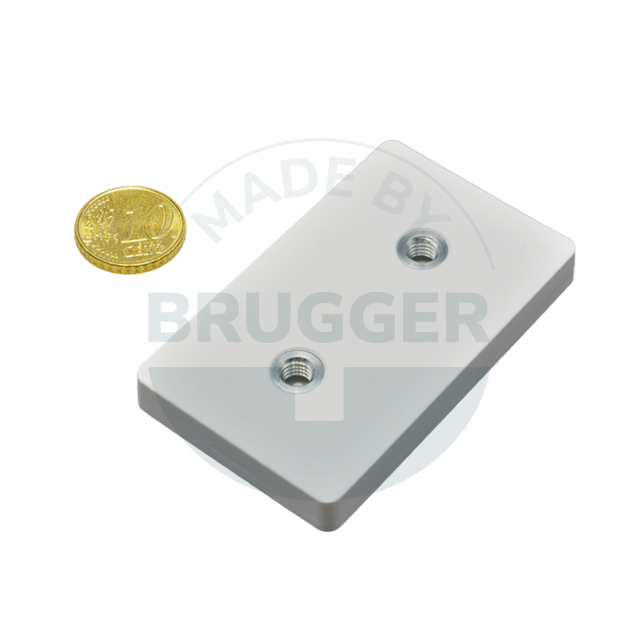

Magnetsystem aus NdFeB, Gummimantel weiß, mit 2 x Innengewinde M6, rechteckig 74x45 mm
Artikelnummer:
AS074NdD-06w-01
L mm:
74 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
2xM6
A mm:
36
Haftkraft* N:
360
Scherkraft* N:
130
Gewicht g:
104
Temp. °C:
80
AS075NdD-04w-00
75 +0.3/-0.3
22,5 +0.3/-0.3
6 +0.2/-0.2
1xM4
214
80
43
80

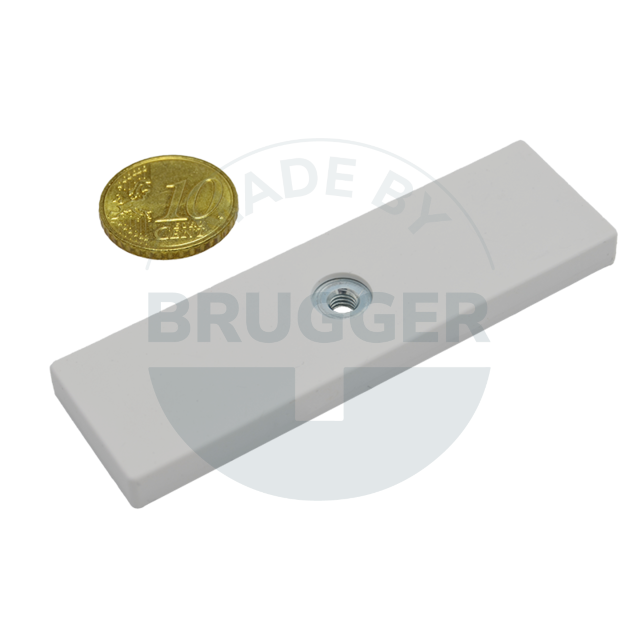

Magnetsystem aus NdFeB, Gummimantel weiß, mit 1 x Innengewinde M4, rechteckig 75x22,5 mm
Artikelnummer:
AS075NdD-04w-00
L mm:
75 +0.3/-0.3
B mm:
22,5 +0.3/-0.3
H mm:
6 +0.2/-0.2
Gewinde M:
1xM4
Haftkraft* N:
214
Scherkraft* N:
80
Gewicht g:
43
Temp. °C:
80
AS075NdD-04w-01
75 +0.3/-0.3
22,5 +0.3/-0.3
6 +0.2/-0.2
2xM4
50
212
78
42
80

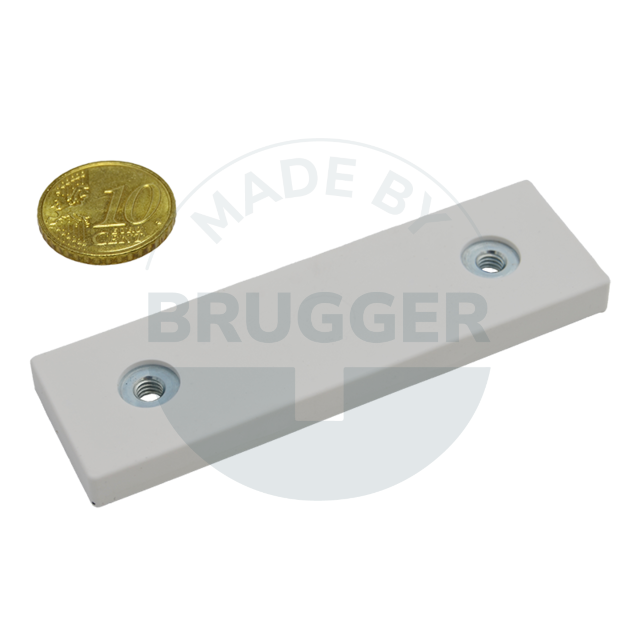

Magnetsystem aus NdFeB, Gummimantel weiß, mit 2 x Innengewinde M4, rechteckig 75x22,5 mm
Artikelnummer:
AS075NdD-04w-01
L mm:
75 +0.3/-0.3
B mm:
22,5 +0.3/-0.3
H mm:
6 +0.2/-0.2
Gewinde M:
2xM4
A mm:
50
Haftkraft* N:
212
Scherkraft* N:
78
Gewicht g:
42
Temp. °C:
80
AS110NdD-06w-00
110 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
1xM6
530
180
157
80

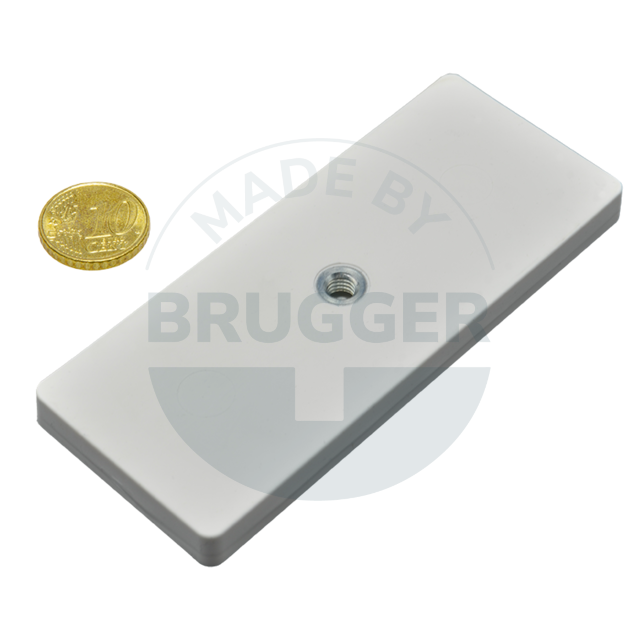

Magnetsystem aus NdFeB, Gummimantel weiß, mit 1 x Innengewinde M6, rechteckig 110x45 mm
Artikelnummer:
AS110NdD-06w-00
L mm:
110 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
1xM6
Haftkraft* N:
530
Scherkraft* N:
180
Gewicht g:
157
Temp. °C:
80
AS110NdD-06w-01
110 +0.3/-0.3
45 +0.3/-0.3
8,5 +0.2/-0.2
2xM6
68
530
180
157
80

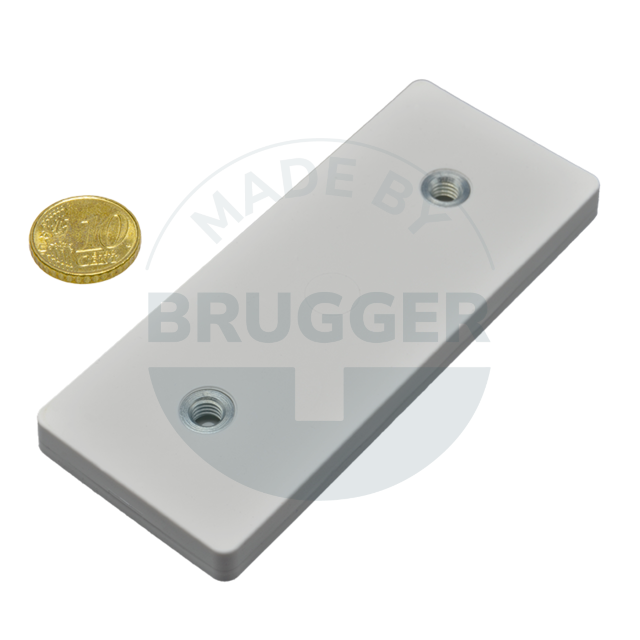

Magnetsystem aus NdFeB, Gummimantel weiß, mit 2 x Innengewinde M6, rechteckig 110x45 mm
Artikelnummer:
AS110NdD-06w-01
L mm:
110 +0.3/-0.3
B mm:
45 +0.3/-0.3
H mm:
8,5 +0.2/-0.2
Gewinde M:
2xM6
A mm:
68
Haftkraft* N:
530
Scherkraft* N:
180
Gewicht g:
157
Temp. °C:
80
Anwendungsbeispiel:

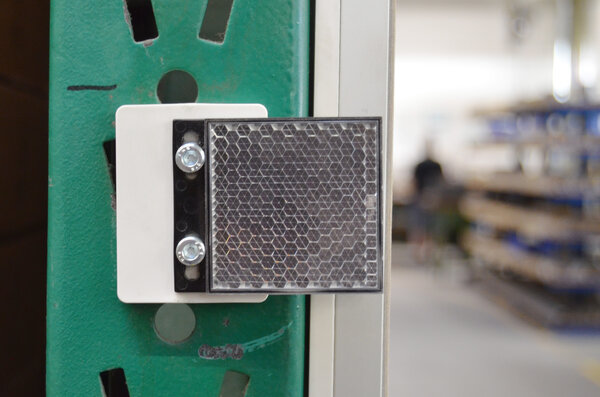

Lichtschranken einfach und formschön magnetisch an Stahlregalen befestigen.
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
