Rohmagnete aus Neodym-Eisen-Bor (NdFeB), rund

Scheibenmagnet aus NdFeB, bis 80°C

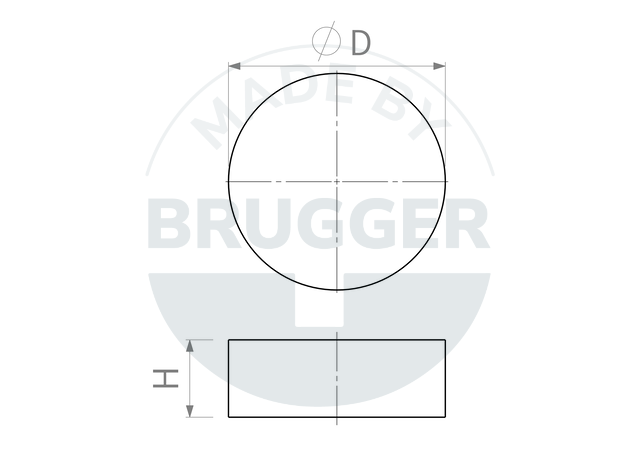

technische Zeichnung Scheibenmagnet | © Brugger GmbH
technische Zeichnung Scheibenmagnet | © Brugger GmbH

PRODUKTHINWEIS:
NdFeB Magnete können in fast jeder gewünschten Abmessung und ohne Werkzeugkosten hergestellt werden. Auch Kleinmengen sind daher möglich. Zum Schutz vor Korrosion sind sie Nickel-Kupfer-Nickel (NiCuNi) beschichtet. Die angegebene Temperatur bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die Geometrie kann die Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten bis N54
» erhöhte Einsatztemperatur bis 220°C
» einseitig selbstklebend durch zusätzliche Folie
» kundenspezifische Formen (z.B. Würfel, Kegel, Kugel, Segmente)
» weitere Beschichtungen (z.B. verzinkt, vergoldet, Epoxy beschichtet)

Datenblatt
ArtikelnummerQualitätD mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung
RM002NdSb99ng25N482 ±0.12 ±0.11,50,180axial

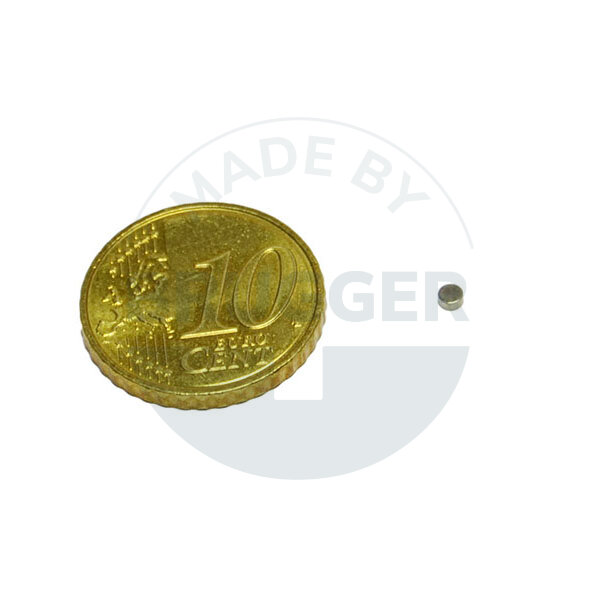

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM002NdSb99ng25
Qualität: N48
D mm: 2 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 1,5
Gewicht g: 0,1
Temperatur °C: 80
Magnetisierung: axial
MNASm2.5x1N352.5 ±0.11 ±0.10,880axial
Scheibenmagnet aus NdfeB bis 80° 2,5x1mm | © Brugger GmbH
Artikelnummer: MNASm2.5x1
Qualität: N35
D mm: 2.5 ±0.1
H mm: 1 ±0.1
Haftkraft* N: 0,8
Temperatur °C: 80
Magnetisierung: axial
MNASm3x2N353 ±0.12 ±0.11,50,180axial
Scheibenmagnet aus NdfeB bis 80° 3x2mm | © Brugger GmbH
Artikelnummer: MNASm3x2
Qualität: N35
D mm: 3 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 1,5
Gewicht g: 0,1
Temperatur °C: 80
Magnetisierung: axial
MNASm4x3N354 ±0.13 ±0.12,80,280axial

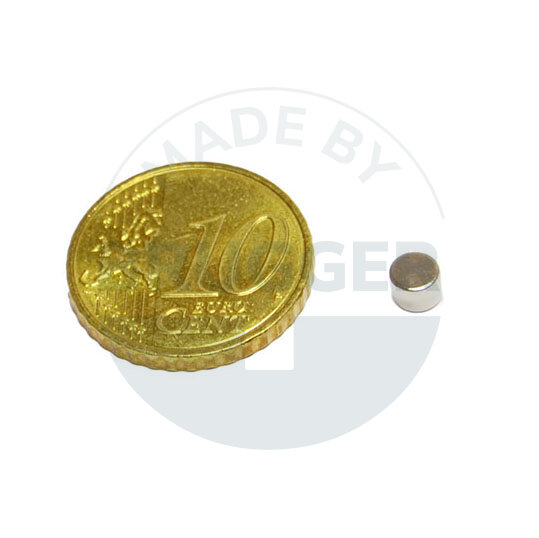

Scheibenmagnet aus NdfeB bis 80° 4x3mm | © Brugger GmbH

Scheibenmagnet ø4x3mm aus NdFeB N35, bis 80°C

Artikelnummer: MNASm4x3
Qualität: N35
D mm: 4 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 2,8
Gewicht g: 0,2
Temperatur °C: 80
Magnetisierung: axial
MNASm5x3N355 ±0.13 ±0.150,480axial

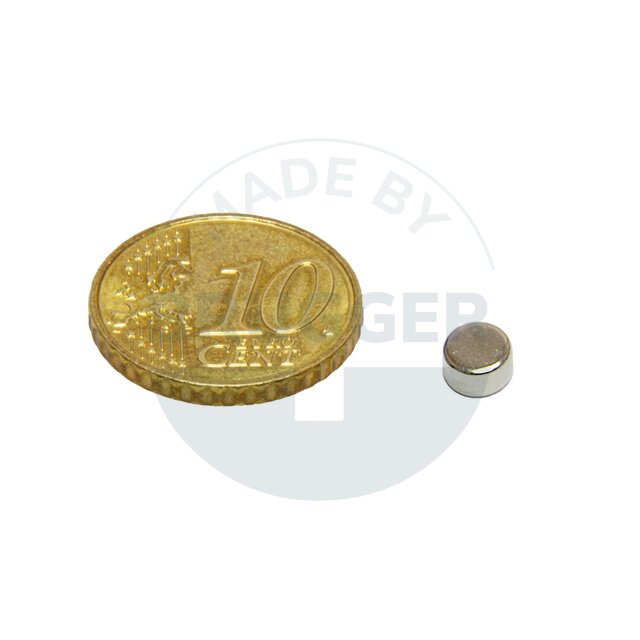

Scheibenmagnet aus NdfeB bis 80° 5x3mm | © Brugger GmbH
Artikelnummer: MNASm5x3
Qualität: N35
D mm: 5 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 5
Gewicht g: 0,4
Temperatur °C: 80
Magnetisierung: axial
MNASm6x2N356 ±0.12 ±0.15,50,580axial

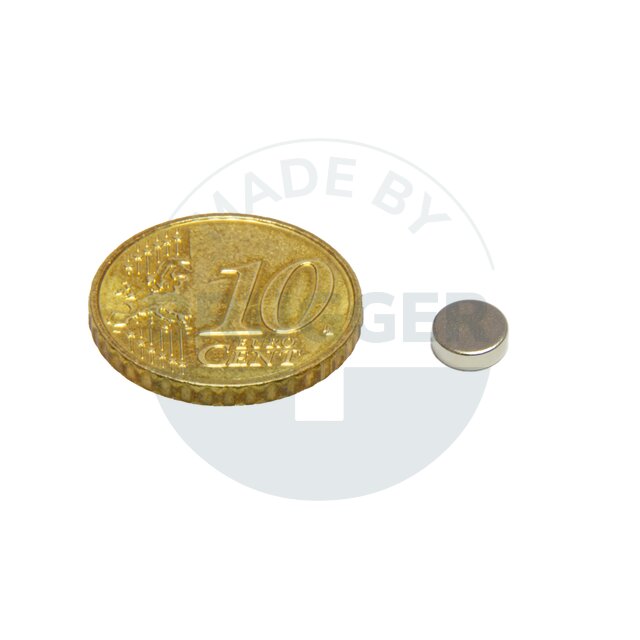

Scheibenmagnet aus NdfeB bis 80° 6x2mm | © Brugger GmbH
Artikelnummer: MNASm6x2
Qualität: N35
D mm: 6 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 5,5
Gewicht g: 0,5
Temperatur °C: 80
Magnetisierung: axial
MNASm6x3N356 ±0.13 ±0.17,50,680axial
Scheibenmagnet aus NdfeB bis 80° 6x3mm | © Brugger GmbH
Artikelnummer: MNASm6x3
Qualität: N35
D mm: 6 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 7,5
Gewicht g: 0,6
Temperatur °C: 80
Magnetisierung: axial
RM007NdSb99ng10N487 ±0.111 ±0.1193,280axial

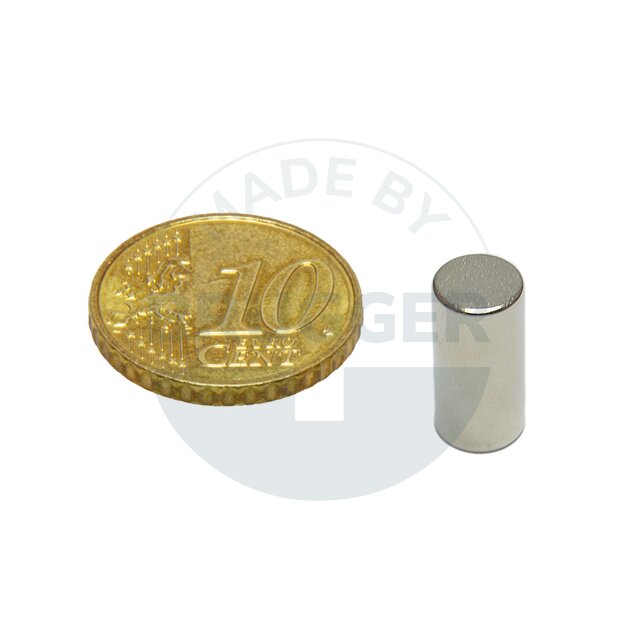

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM007NdSb99ng10
Qualität: N48
D mm: 7 ±0.1
H mm: 11 ±0.1
Haftkraft* N: 19
Gewicht g: 3,2
Temperatur °C: 80
Magnetisierung: axial

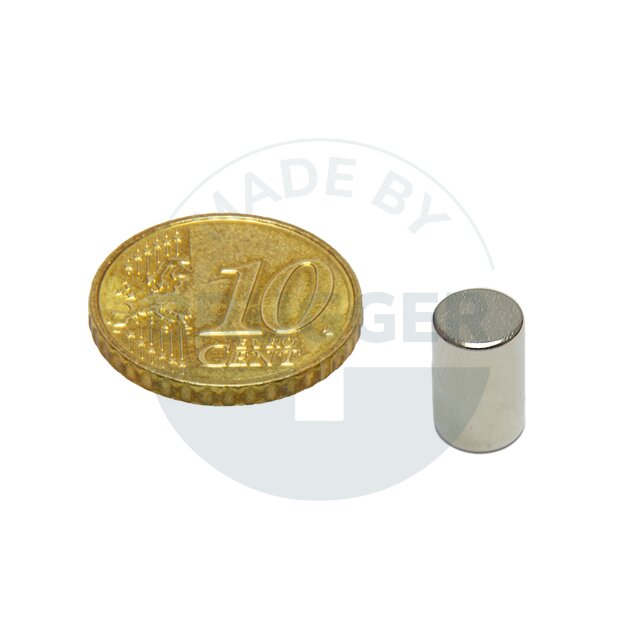

RM007NdSb99ng16N357 ±0.16 ±0.1121,780axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM007NdSb99ng16
Qualität: N35
D mm: 7 ±0.1
H mm: 6 ±0.1
Haftkraft* N: 12
Gewicht g: 1,7
Temperatur °C: 80
Magnetisierung: axial

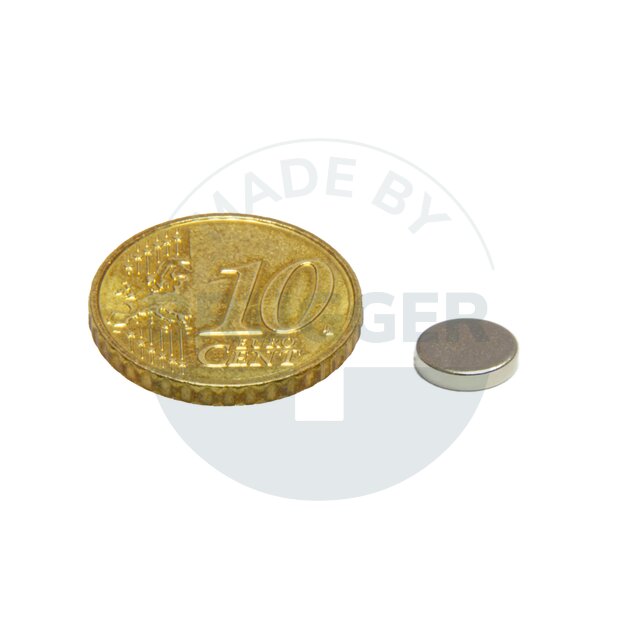

MNASm8x2N358 ±0.12 ±0.170,780axial
Scheibenmagnet aus NdfeB bis 80° 8x2mm | © Brugger GmbH
Artikelnummer: MNASm8x2
Qualität: N35
D mm: 8 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 7
Gewicht g: 0,7
Temperatur °C: 80
Magnetisierung: axial
MNASm8x3N358 ±0.13 ±0.1101,180axial

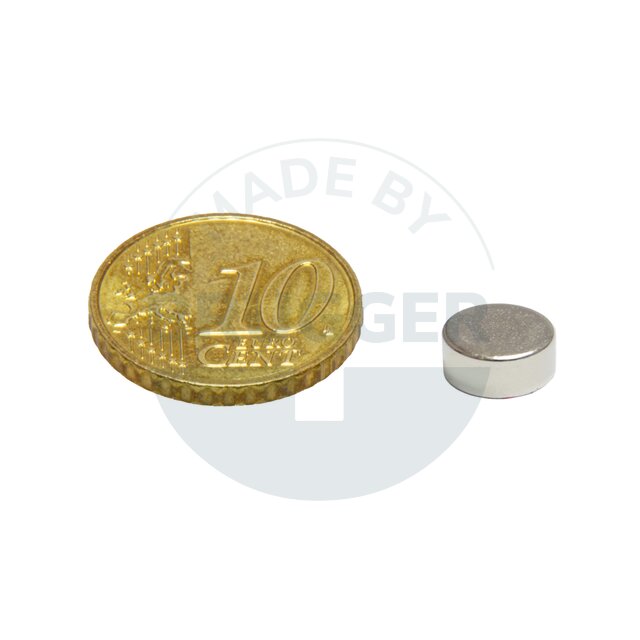

Scheibenmagnet aus NdfeB bis 80° 8x3mm | © Brugger GmbH
Artikelnummer: MNASm8x3
Qualität: N35
D mm: 8 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 10
Gewicht g: 1,1
Temperatur °C: 80
Magnetisierung: axial
MNASm8x4N358 ±0.14 ±0.1131,480axial

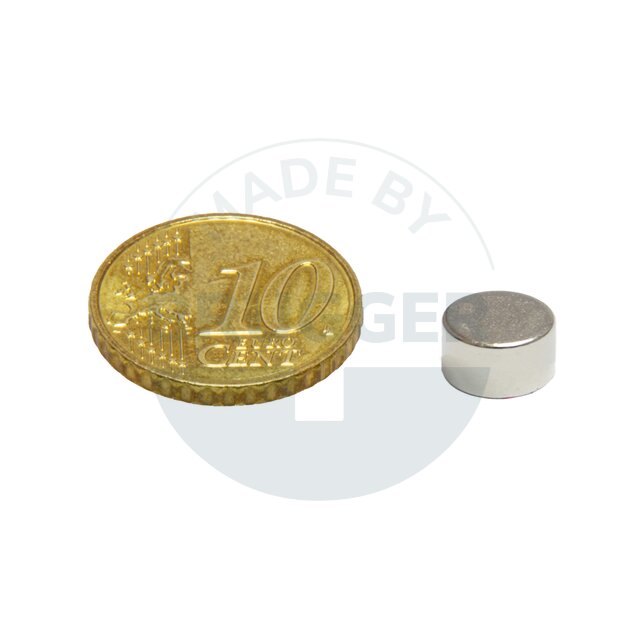

Scheibenmagnet aus NdfeB bis 80°C 8x4mm | © Brugger GmbH
Artikelnummer: MNASm8x4
Qualität: N35
D mm: 8 ±0.1
H mm: 4 ±0.1
Haftkraft* N: 13
Gewicht g: 1,4
Temperatur °C: 80
Magnetisierung: axial
RM010NdSb99ng00N4810 ±0.12,5 ±0.1161,480axial

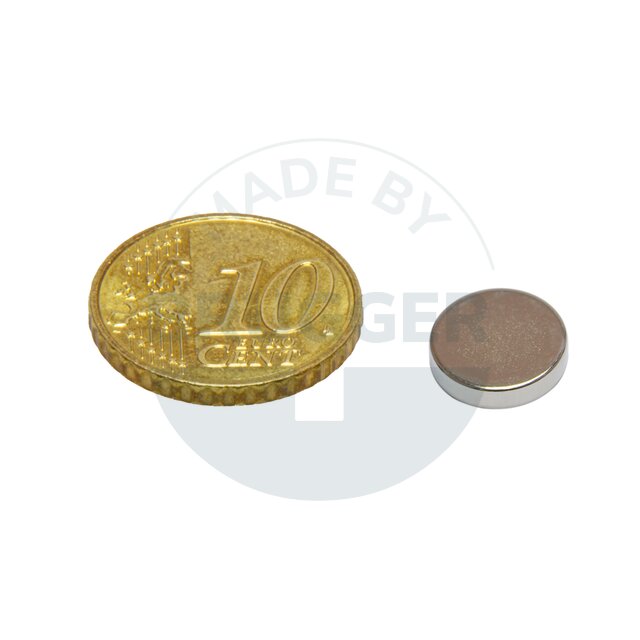

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM010NdSb99ng00
Qualität: N48
D mm: 10 ±0.1
H mm: 2,5 ±0.1
Haftkraft* N: 16
Gewicht g: 1,4
Temperatur °C: 80
Magnetisierung: axial
RM010NdSb99ng04N4810.3 ±0.11,5 ±0.19,50,980axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM010NdSb99ng04
Qualität: N48
D mm: 10.3 ±0.1
H mm: 1,5 ±0.1
Haftkraft* N: 9,5
Gewicht g: 0,9
Temperatur °C: 80
Magnetisierung: axial

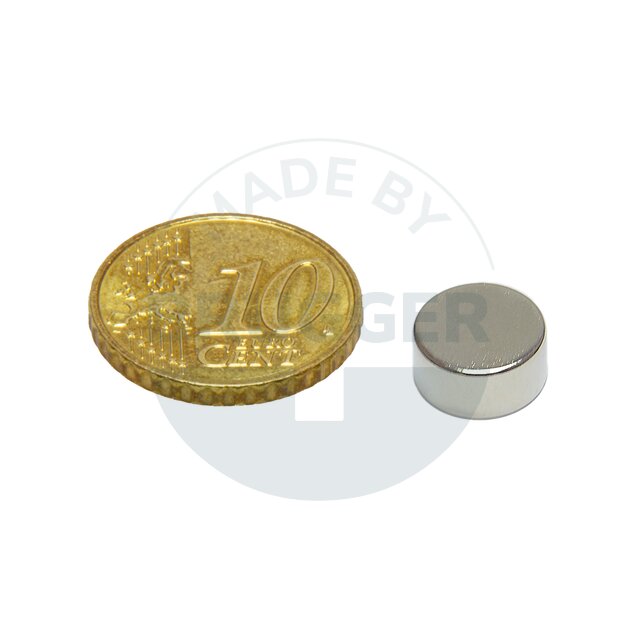

RM010NdSb99ng51N3510 ±0.14,5 ±0.1212,680axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM010NdSb99ng51
Qualität: N35
D mm: 10 ±0.1
H mm: 4,5 ±0.1
Haftkraft* N: 21
Gewicht g: 2,6
Temperatur °C: 80
Magnetisierung: axial
MNASm10x1N3510 ±0.11 ±0.150,780axial
Scheibenmagnet aus NdfeB bis 80°C 10x1mm | © Brugger GmbH
Artikelnummer: MNASm10x1
Qualität: N35
D mm: 10 ±0.1
H mm: 1 ±0.1
Haftkraft* N: 5
Gewicht g: 0,7
Temperatur °C: 80
Magnetisierung: axial
MNASm10x2N3510 ±0.12 ±0.1101,180axial
Scheibenmagnet aus NdfeB bis 80°C 10x2mm | © Brugger GmbH

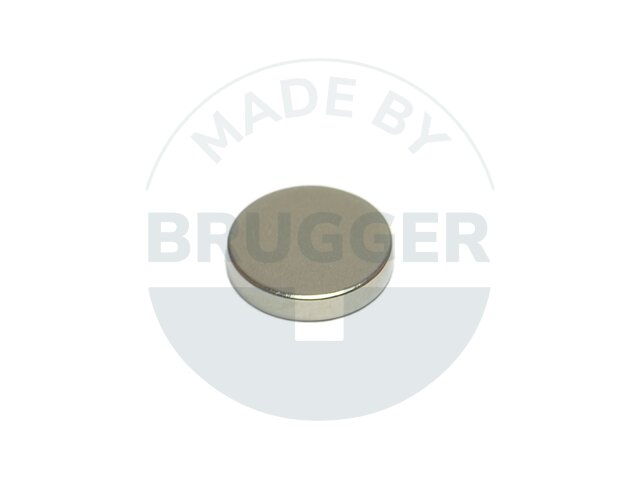

Scheibenmagnet ø10 mm aus NdFeB N35, bis 80°C

Artikelnummer: MNASm10x2
Qualität: N35
D mm: 10 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 10
Gewicht g: 1,1
Temperatur °C: 80
Magnetisierung: axial

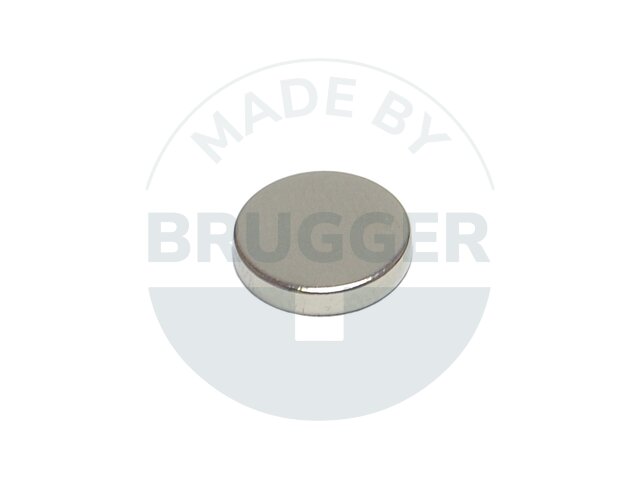

MNASm10x2N48N4810 ±0.12 ±0.1121,180axial

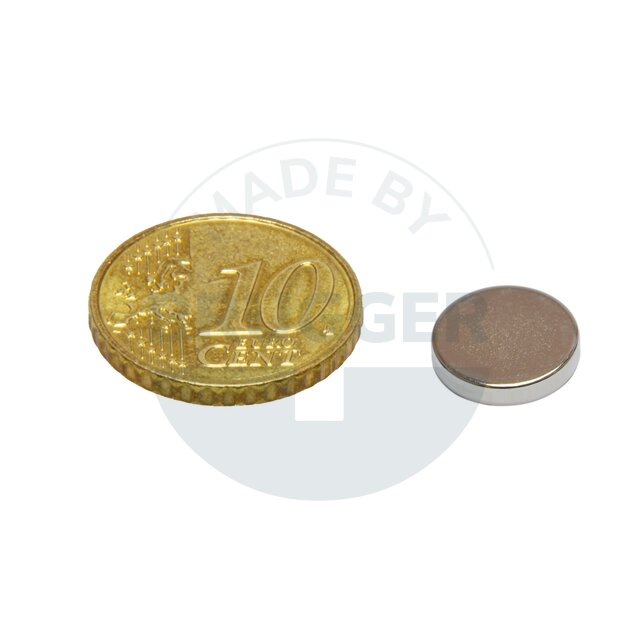

Scheibenmagnet aus NdfeB bis 80°C 10x2mm | © Brugger GmbH

Scheibenmagnet ø10 mm aus NdFeB N48, bis 80°C

Artikelnummer: MNASm10x2N48
Qualität: N48
D mm: 10 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 12
Gewicht g: 1,1
Temperatur °C: 80
Magnetisierung: axial

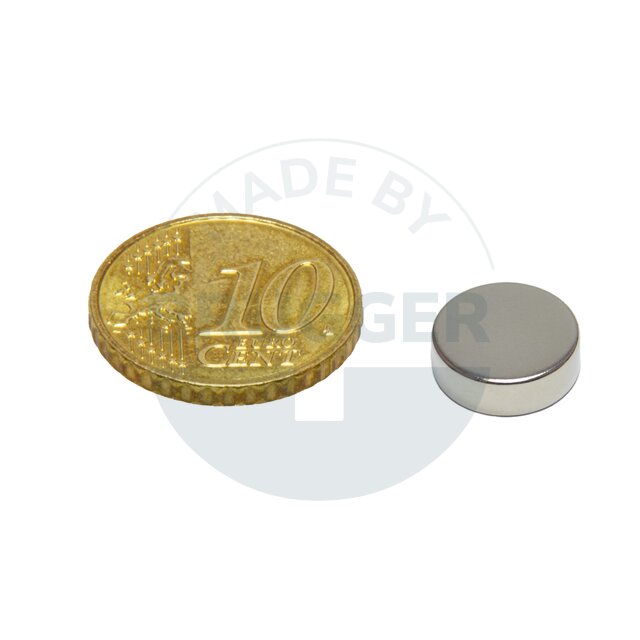

MNASm10x3N3510 ±0.13 ±0.1151,780axial
Scheibenmagnet aus NdfeB bis 80°C 10x3mm | © Brugger GmbH
Artikelnummer: MNASm10x3
Qualität: N35
D mm: 10 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 15
Gewicht g: 1,7
Temperatur °C: 80
Magnetisierung: axial
MNASm10x5N3510 ±0.15 ±0.1212,880axial
Scheibenmagnet aus NdfeB bis 80°C 10x5mm | © Brugger GmbH
Artikelnummer: MNASm10x5
Qualität: N35
D mm: 10 ±0.1
H mm: 5 ±0.1
Haftkraft* N: 21
Gewicht g: 2,8
Temperatur °C: 80
Magnetisierung: axial

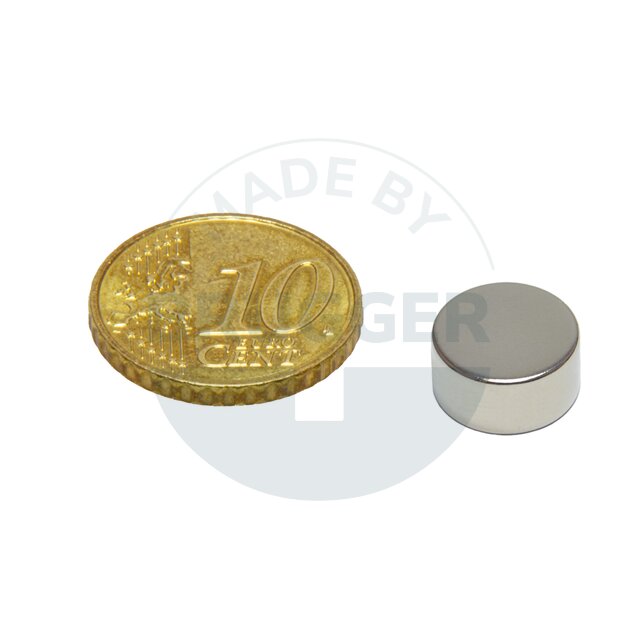

MNASm10x6N3510 ±0.16 ±0.1253,480axial
Scheibenmagnet aus NdfeB bis 80°C 10x6mm | © Brugger GmbH
Artikelnummer: MNASm10x6
Qualität: N35
D mm: 10 ±0.1
H mm: 6 ±0.1
Haftkraft* N: 25
Gewicht g: 3,4
Temperatur °C: 80
Magnetisierung: axial
MNASm10x10N3510 ±0.110 ±0.1325,780axial
Scheibenmagnet aus NdfeB bis 80°C 10x10mm | © Brugger GmbH
Artikelnummer: MNASm10x10
Qualität: N35
D mm: 10 ±0.1
H mm: 10 ±0.1
Haftkraft* N: 32
Gewicht g: 5,7
Temperatur °C: 80
Magnetisierung: axial

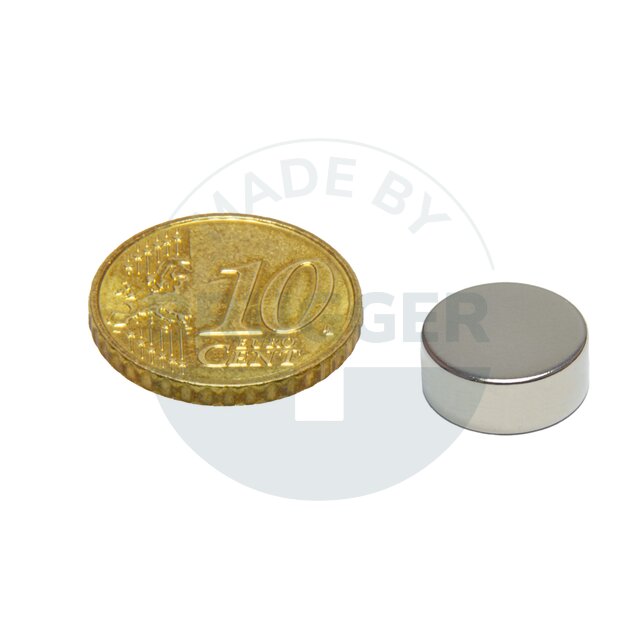

RM012NdSb99ng04N3512 ±0.16 ±0.133580axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH

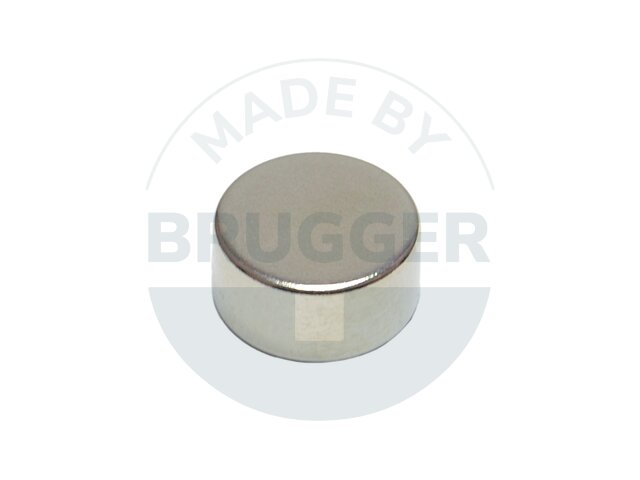

Scheibenmagnet ø12x6mm aus NdFeB N35, bis 80°C

Artikelnummer: RM012NdSb99ng04
Qualität: N35
D mm: 12 ±0.1
H mm: 6 ±0.1
Haftkraft* N: 33
Gewicht g: 5
Temperatur °C: 80
Magnetisierung: axial
RM012NdSb99ng20N4512 ±0.13 ±0.1222,680axial

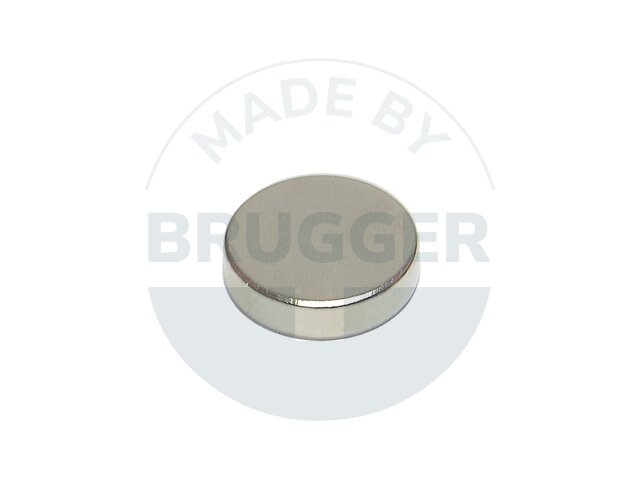

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH

Scheibenmagnet ø12 mm aus NdFeB N45, bis 80°C

Artikelnummer: RM012NdSb99ng20
Qualität: N45
D mm: 12 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 22
Gewicht g: 2,6
Temperatur °C: 80
Magnetisierung: axial
MNASm12x2N3512 ±0.12 ±0.1131,980axial
Scheibenmagnet aus NdfeB bis 80°C 12x2mm | © Brugger GmbH
Artikelnummer: MNASm12x2
Qualität: N35
D mm: 12 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 13
Gewicht g: 1,9
Temperatur °C: 80
Magnetisierung: axial
MNASm12x3N3512 ±0.13 ±0.1202,580axial
Scheibenmagnet aus NdfeB bis 80° 12x3mm | © Brugger GmbH
Artikelnummer: MNASm12x3
Qualität: N35
D mm: 12 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 20
Gewicht g: 2,5
Temperatur °C: 80
Magnetisierung: axial

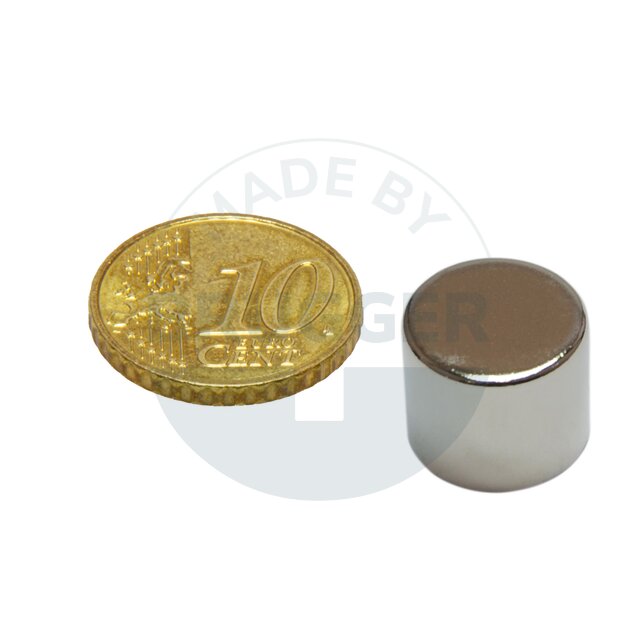

RM013NdSb99ng06N5013.3 ±0.112 ±0.17312,680axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM013NdSb99ng06
Qualität: N50
D mm: 13.3 ±0.1
H mm: 12 ±0.1
Haftkraft* N: 73
Gewicht g: 12,6
Temperatur °C: 80
Magnetisierung: axial

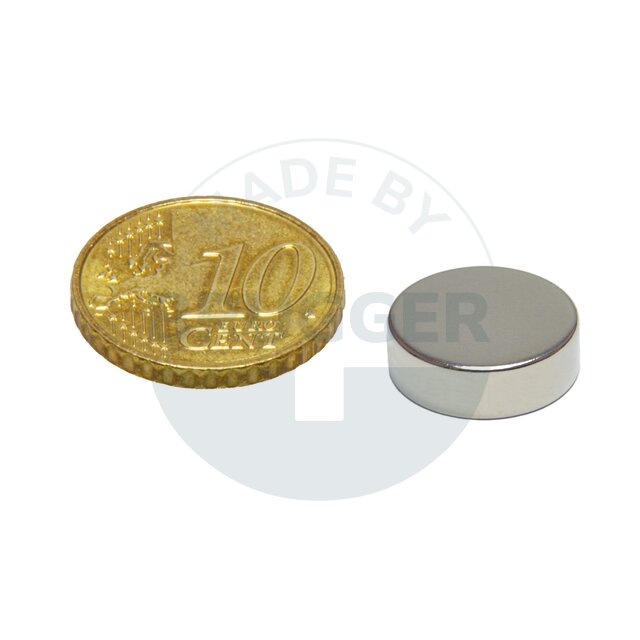

MNASm14x4N3514 ±0.14 ±0.130480axial
Scheibenmagnet aus NdfeB bis 80° 14x4mm | © Brugger GmbH
Artikelnummer: MNASm14x4
Qualität: N35
D mm: 14 ±0.1
H mm: 4 ±0.1
Haftkraft* N: 30
Gewicht g: 4
Temperatur °C: 80
Magnetisierung: axial
RM015NdSb88ng02N3515 ±0.13 ±0.1333,9802-polig
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM015NdSb88ng02
Qualität: N35
D mm: 15 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 33
Gewicht g: 3,9
Temperatur °C: 80
Magnetisierung: 2-polig
RM015NdSb99ng17N4015 ±0.12 ±0.1182,680axial

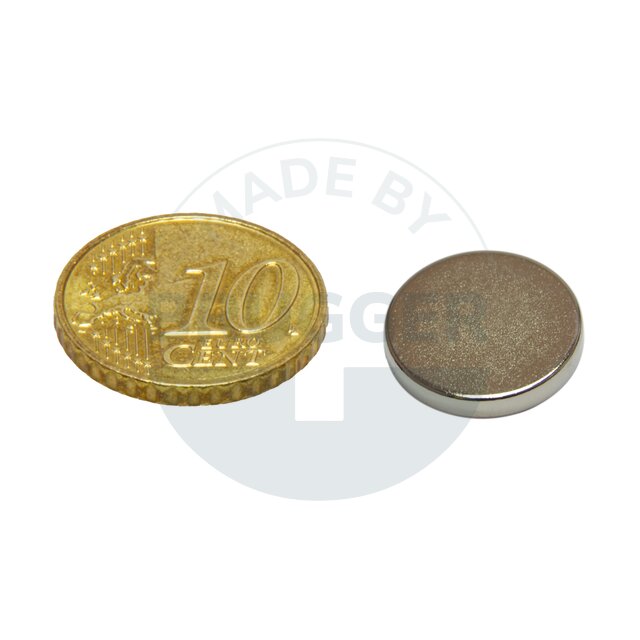

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM015NdSb99ng17
Qualität: N40
D mm: 15 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 18
Gewicht g: 2,6
Temperatur °C: 80
Magnetisierung: axial
MNASm15x2N3515 ±0.12 ±0.1162,680axial
Scheibenmagnet aus NdfeB bis 80° 15x2mm | © Brugger GmbH
Artikelnummer: MNASm15x2
Qualität: N35
D mm: 15 ±0.1
H mm: 2 ±0.1
Haftkraft* N: 16
Gewicht g: 2,6
Temperatur °C: 80
Magnetisierung: axial
MNASm15x3N3515 ±0.13 ±0.1253,880axial
Scheibenmagnet aus NdfeB bis 80°C 15x3mm | © Brugger GmbH
Artikelnummer: MNASm15x3
Qualität: N35
D mm: 15 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 25
Gewicht g: 3,8
Temperatur °C: 80
Magnetisierung: axial
MNASm15x3.5N3515 ±0.13,5 ±0.1264,480axial
Scheibenmagnet aus NdfeB bis 80° 15x3,5mm | © Brugger GmbH
Artikelnummer: MNASm15x3.5
Qualität: N35
D mm: 15 ±0.1
H mm: 3,5 ±0.1
Haftkraft* N: 26
Gewicht g: 4,4
Temperatur °C: 80
Magnetisierung: axial
MNASm15x3.5N48N4815 ±0.13,5 ±0.1304,680axial
Scheibenmagnet aus NdfeB bis 80° 15x3,5mm | © Brugger GmbH
Artikelnummer: MNASm15x3.5N48
Qualität: N48
D mm: 15 ±0.1
H mm: 3,5 ±0.1
Haftkraft* N: 30
Gewicht g: 4,6
Temperatur °C: 80
Magnetisierung: axial
MNASm15x5N3515 ±0.15 ±0.1376,480axial

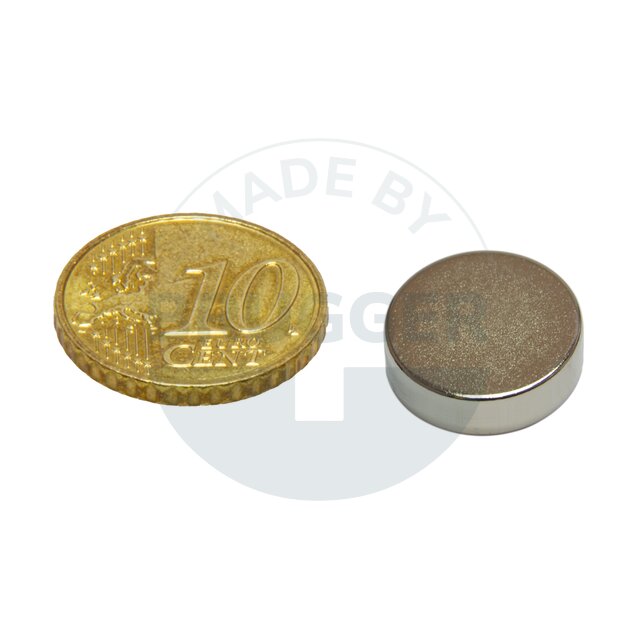

Scheibenmagnet aus NdfeB bis 80°C 15x5mm | © Brugger GmbH

Scheibenmagnet ø15 mm aus NdFeB N35, bis 80°C

Artikelnummer: MNASm15x5
Qualität: N35
D mm: 15 ±0.1
H mm: 5 ±0.1
Haftkraft* N: 37
Gewicht g: 6,4
Temperatur °C: 80
Magnetisierung: axial

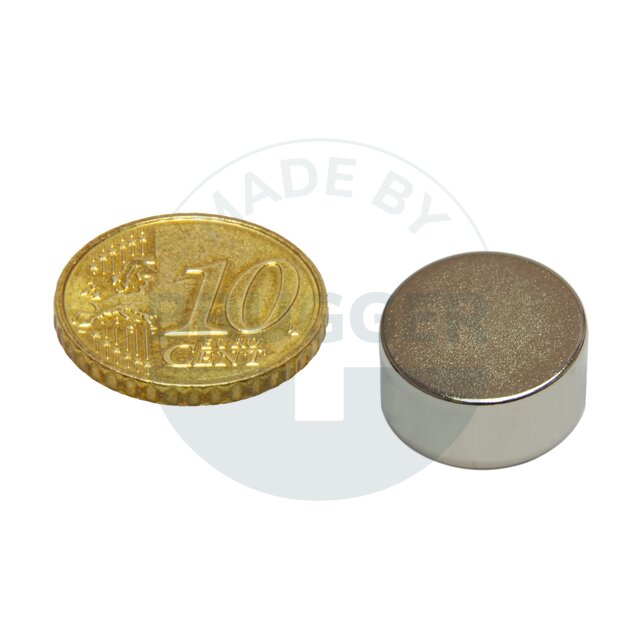

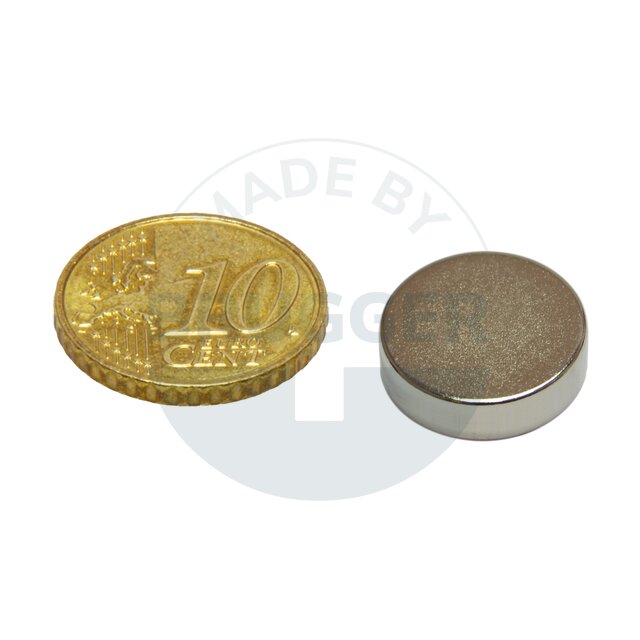

RM016NdSb99ng04N3516 ±0.18 ±0.1541280axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM016NdSb99ng04
Qualität: N35
D mm: 16 ±0.1
H mm: 8 ±0.1
Haftkraft* N: 54
Gewicht g: 12
Temperatur °C: 80
Magnetisierung: axial
MNASm18x1.5N3518 ±0.11,5 ±0.1103,280axial

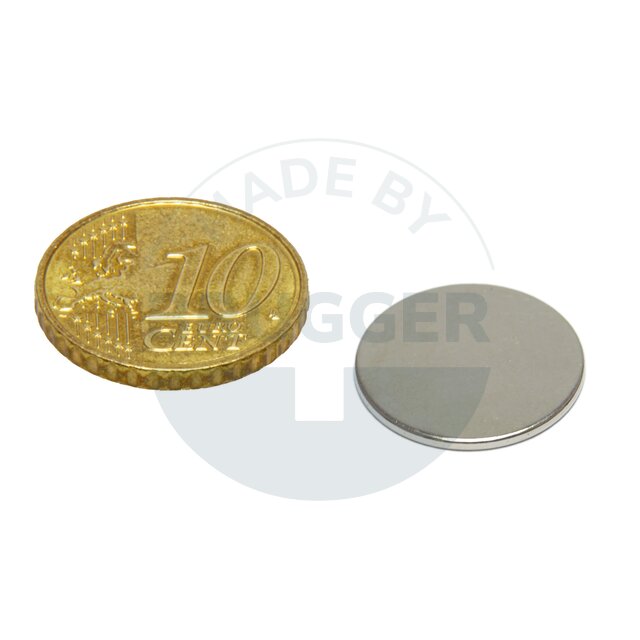

Scheibenmagnet aus NdfeB bis 80°C 18x1,5mm | © Brugger GmbH
Artikelnummer: MNASm18x1.5
Qualität: N35
D mm: 18 ±0.1
H mm: 1,5 ±0.1
Haftkraft* N: 10
Gewicht g: 3,2
Temperatur °C: 80
Magnetisierung: axial
MNASm18x3N3518 ±0.13 ±0.1335,380axial
Scheibenmagnet aus NdfeB bis 80° 18x3mm | © Brugger GmbH
Artikelnummer: MNASm18x3
Qualität: N35
D mm: 18 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 33
Gewicht g: 5,3
Temperatur °C: 80
Magnetisierung: axial

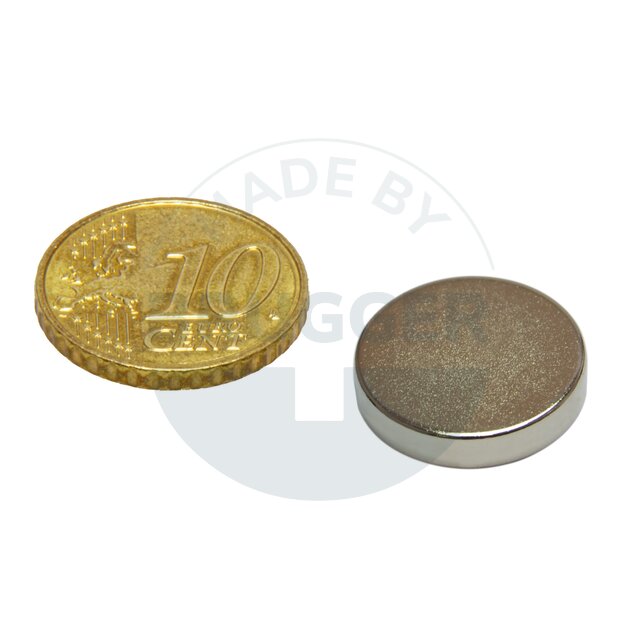

MNASm18x3_2PN3518 ±0.13 ±0.1405,8802-polig
Scheibenmagnet aus NdfeB bis 80° 18x3mm | © Brugger GmbH
Artikelnummer: MNASm18x3_2P
Qualität: N35
D mm: 18 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 40
Gewicht g: 5,8
Temperatur °C: 80
Magnetisierung: 2-polig
MNASm18x4N3518 ±0.14 ±0.1357,580axial

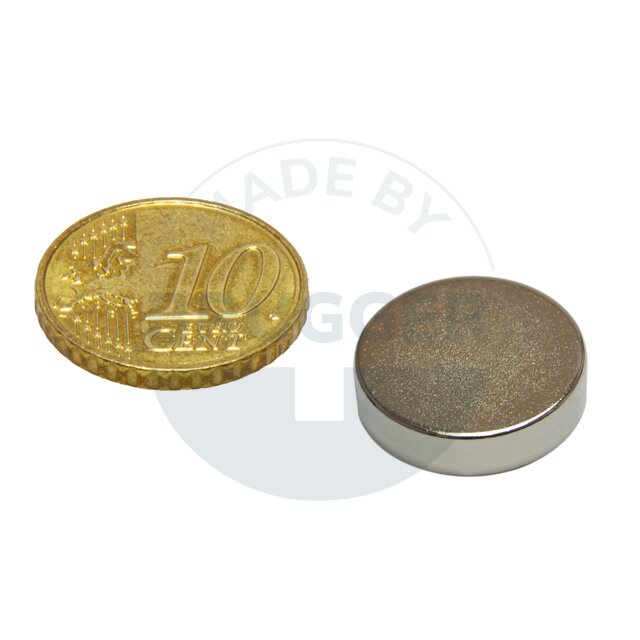

Scheibenmagnet aus NdfeB bis 80° 18x4mm | © Brugger GmbH
Artikelnummer: MNASm18x4
Qualität: N35
D mm: 18 ±0.1
H mm: 4 ±0.1
Haftkraft* N: 35
Gewicht g: 7,5
Temperatur °C: 80
Magnetisierung: axial
RM023NdSb99ng00N3523 -0.5/-0.321 ±0.118062,980axial

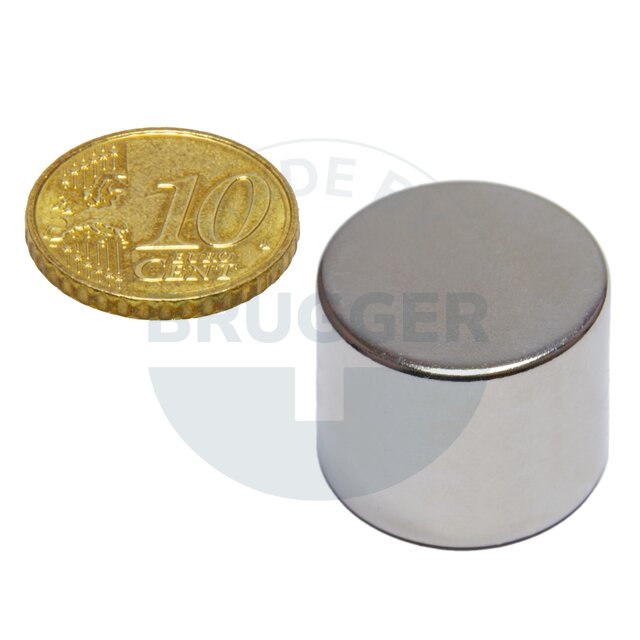

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM023NdSb99ng00
Qualität: N35
D mm: 23 -0.5/-0.3
H mm: 21 ±0.1
Haftkraft* N: 180
Gewicht g: 62,9
Temperatur °C: 80
Magnetisierung: axial
RM023NdSb99ng01N4823 -0.5/-0.321 ±0.123066,280axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM023NdSb99ng01
Qualität: N48
D mm: 23 -0.5/-0.3
H mm: 21 ±0.1
Haftkraft* N: 230
Gewicht g: 66,2
Temperatur °C: 80
Magnetisierung: axial

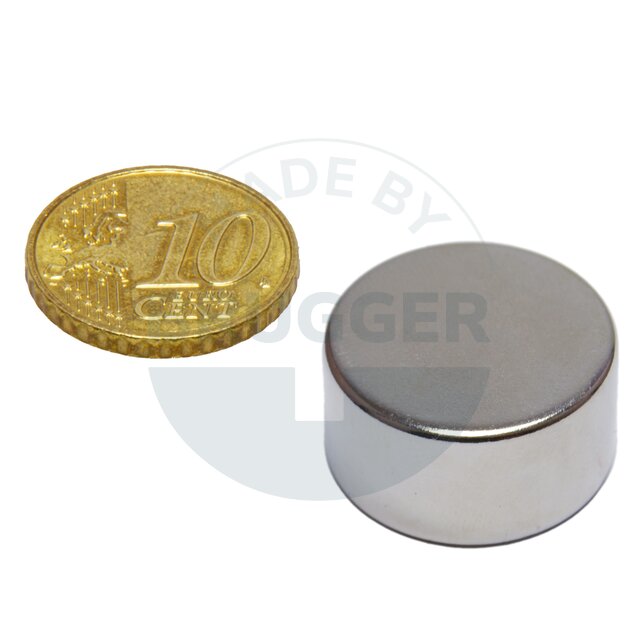

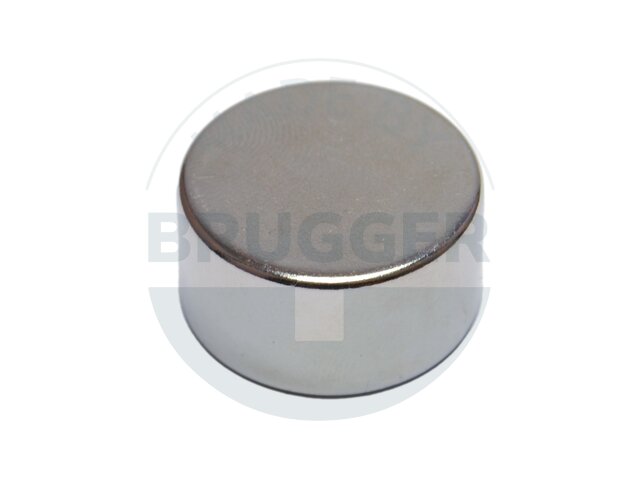

RM023NdSb99ng02N3523 -0.5/-0.312 ±0.11353680axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH

Scheibenmagnet ø23x12mm aus NdFeB N35, bis 80°C

Artikelnummer: RM023NdSb99ng02
Qualität: N35
D mm: 23 -0.5/-0.3
H mm: 12 ±0.1
Haftkraft* N: 135
Gewicht g: 36
Temperatur °C: 80
Magnetisierung: axial

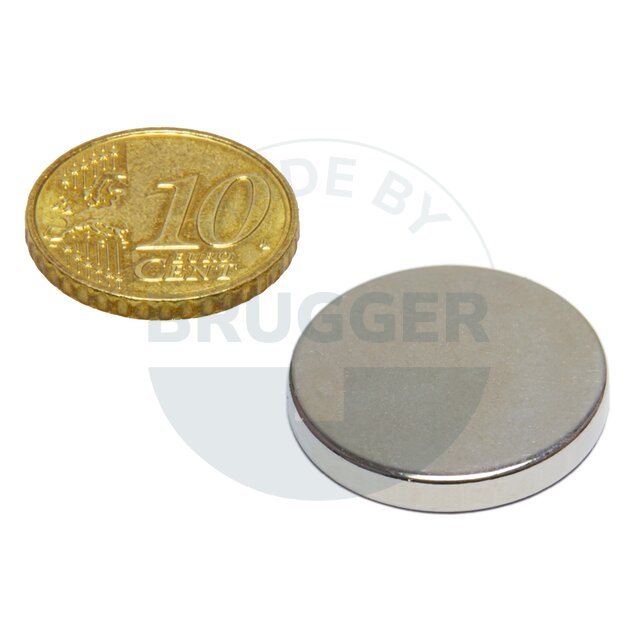

MNASm24x3N3524 ±0.13 ±0.1391080axial
Scheibenmagnet aus NdfeB bis 80° 24x3mm | © Brugger GmbH
Artikelnummer: MNASm24x3
Qualität: N35
D mm: 24 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 39
Gewicht g: 10
Temperatur °C: 80
Magnetisierung: axial
MNASm24x4N3524 ±0.14 ±0.15514,180axial

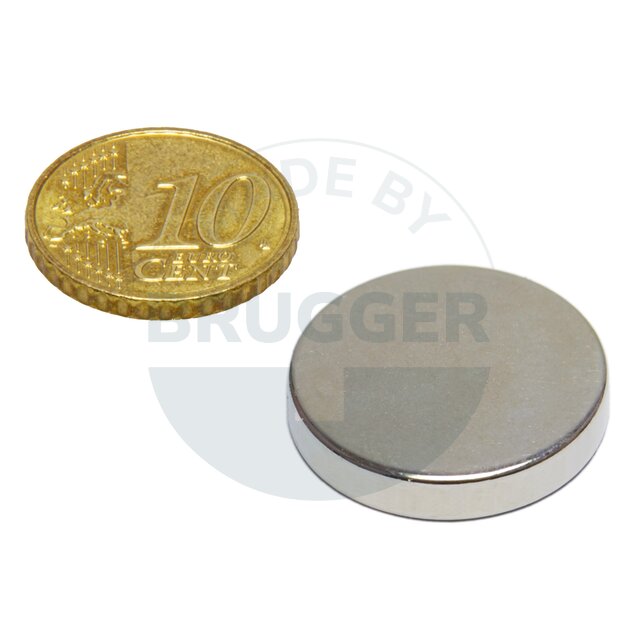

Scheibenmagnet aus NdfeB bis 80° 24x4mm | © Brugger GmbH
Artikelnummer: MNASm24x4
Qualität: N35
D mm: 24 ±0.1
H mm: 4 ±0.1
Haftkraft* N: 55
Gewicht g: 14,1
Temperatur °C: 80
Magnetisierung: axial

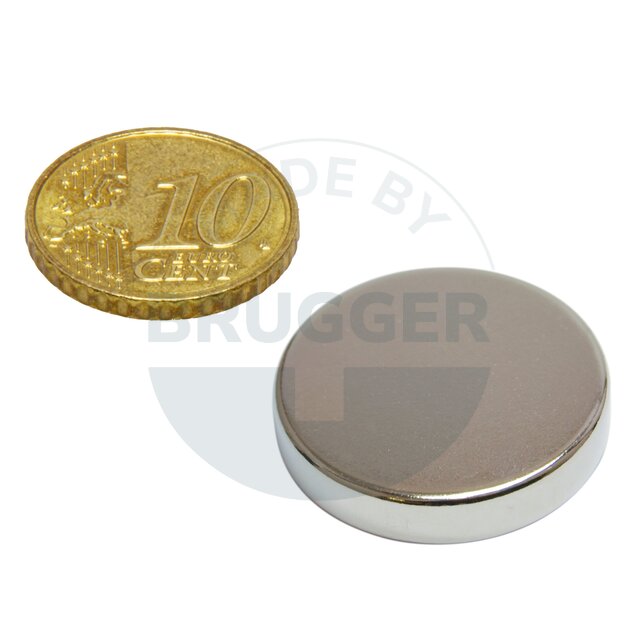

MNASm25x5N3525 ±0.15 ±0.16717,880axial
Scheibenmagnet aus NdfeB bis 80° 25x5mm | © Brugger GmbH
Artikelnummer: MNASm25x5
Qualität: N35
D mm: 25 ±0.1
H mm: 5 ±0.1
Haftkraft* N: 67
Gewicht g: 17,8
Temperatur °C: 80
Magnetisierung: axial

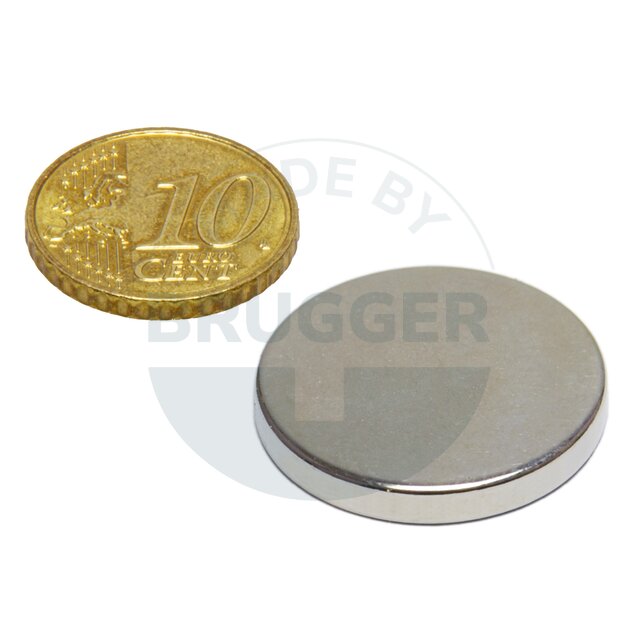

MNASm26x3_2PN3526 ±0.13 ±0.16011,9802-polig
Scheibenmagnet aus NdfeB bis 80° 26x3mm | © Brugger GmbH
Artikelnummer: MNASm26x3_2P
Qualität: N35
D mm: 26 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 60
Gewicht g: 11,9
Temperatur °C: 80
Magnetisierung: 2-polig

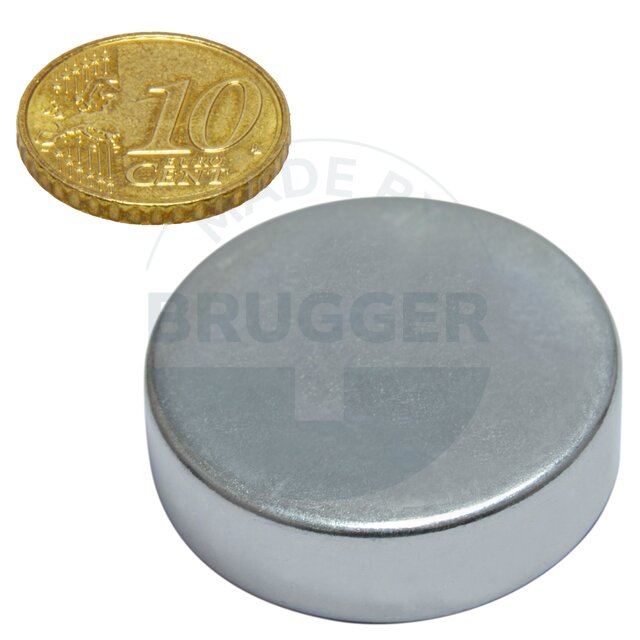

RM030NdSb99ng05N4530 ±0.110 ±0.120052,280axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM030NdSb99ng05
Qualität: N45
D mm: 30 ±0.1
H mm: 10 ±0.1
Haftkraft* N: 200
Gewicht g: 52,2
Temperatur °C: 80
Magnetisierung: axial

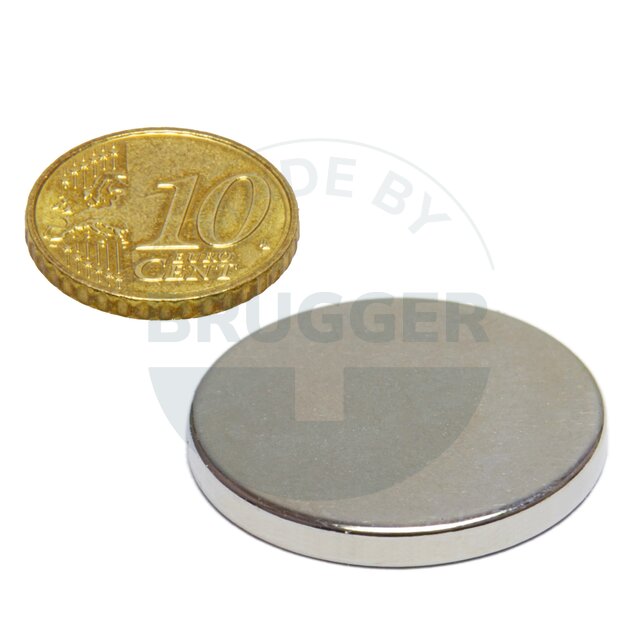

RM032NdSb99ng01N3532 ±0.13 ±0.1541880axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM032NdSb99ng01
Qualität: N35
D mm: 32 ±0.1
H mm: 3 ±0.1
Haftkraft* N: 54
Gewicht g: 18
Temperatur °C: 80
Magnetisierung: axial

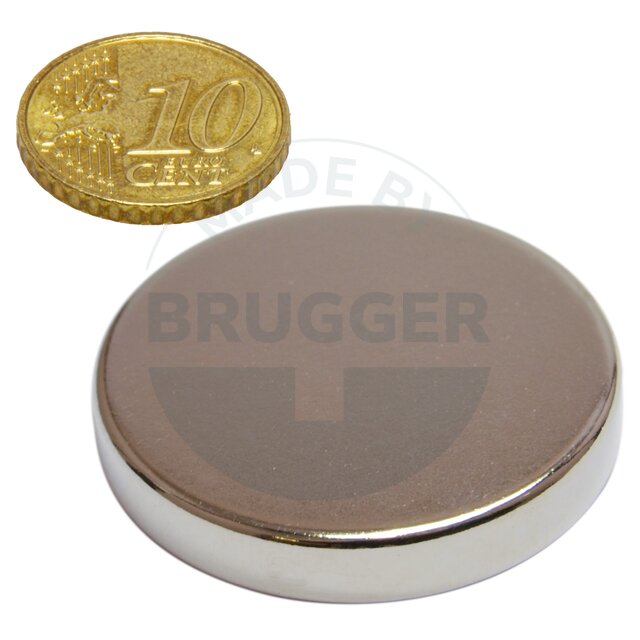

RM038NdSb99ng04N3538 ±0.14 ±0.17633,980axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM038NdSb99ng04
Qualität: N35
D mm: 38 ±0.1
H mm: 4 ±0.1
Haftkraft* N: 76
Gewicht g: 33,9
Temperatur °C: 80
Magnetisierung: axial

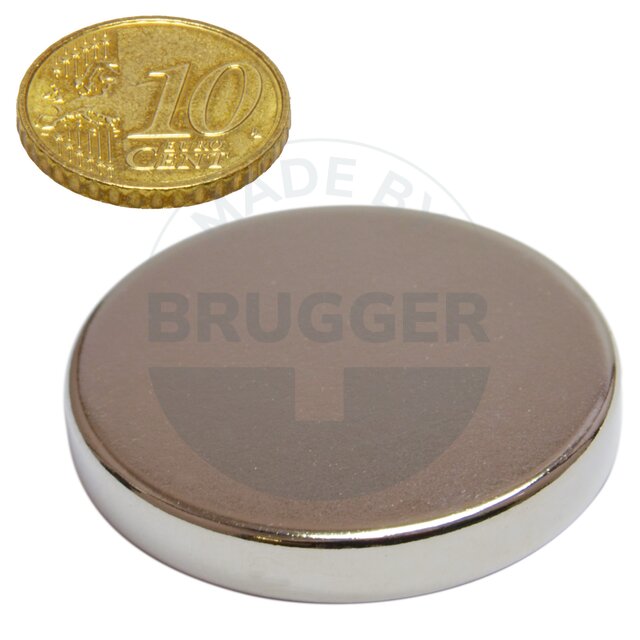

RM040NdSb99ng04N4040 ±0.14 ±0.19438,280axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM040NdSb99ng04
Qualität: N40
D mm: 40 ±0.1
H mm: 4 ±0.1
Haftkraft* N: 94
Gewicht g: 38,2
Temperatur °C: 80
Magnetisierung: axial

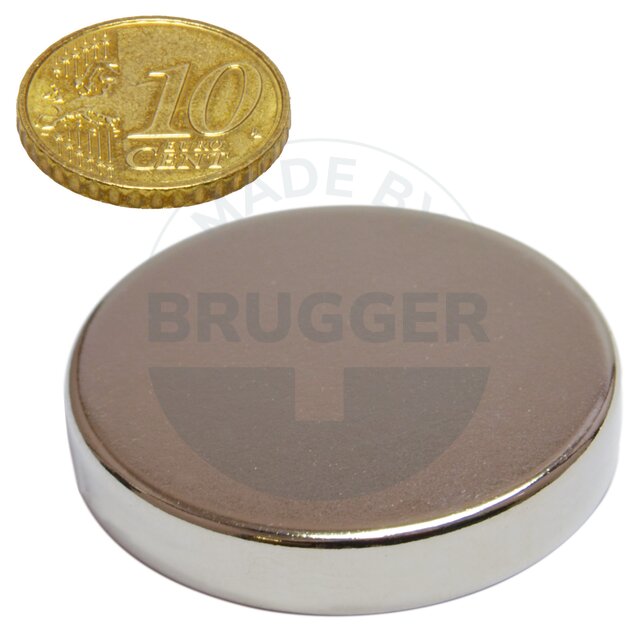

RM040NdSb99ng08N4540 ±0.15 ±0.116046,280axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM040NdSb99ng08
Qualität: N45
D mm: 40 ±0.1
H mm: 5 ±0.1
Haftkraft* N: 160
Gewicht g: 46,2
Temperatur °C: 80
Magnetisierung: axial

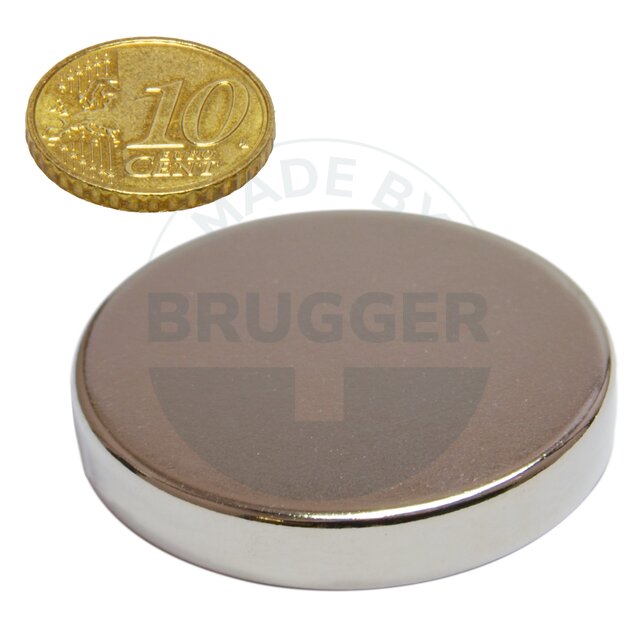

RM048NdSb99ng02N3548 ±0.15 ±0.112567,780axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM048NdSb99ng02
Qualität: N35
D mm: 48 ±0.1
H mm: 5 ±0.1
Haftkraft* N: 125
Gewicht g: 67,7
Temperatur °C: 80
Magnetisierung: axial

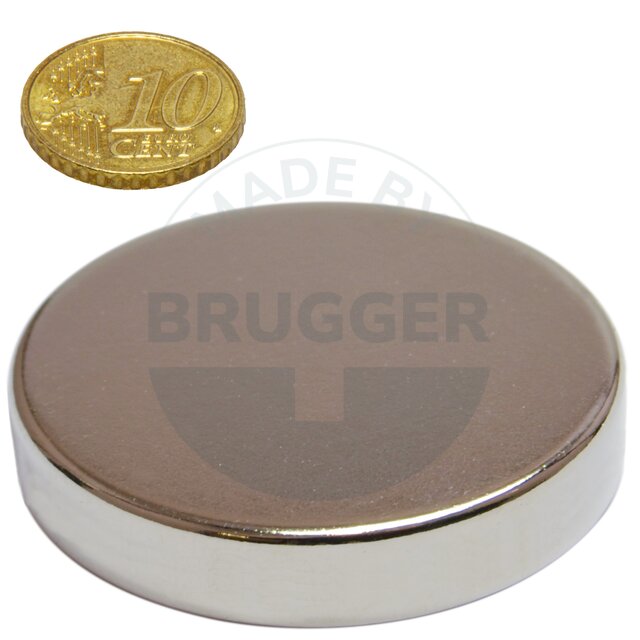

RM056NdSb99ng00N4256 ±0.26 ±0.1188112,280axial
Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM056NdSb99ng00
Qualität: N42
D mm: 56 ±0.2
H mm: 6 ±0.1
Haftkraft* N: 188
Gewicht g: 112,2
Temperatur °C: 80
Magnetisierung: axial
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
