Rohmagnete aus Neodym-Eisen-Bor (NdFeB)

Scheibenmagnet aus NdFeB, bis max. 150°C

technische Zeichnung Scheibenmagnet | © Brugger GmbH
technische Zeichnung Scheibenmagnet | © Brugger GmbH

PRODUKTHINWEIS:
NdFeB Magnete können in fast jeder gewünschten Abmessung und ohne Werkzeugkosten hergestellt werden. Auch Kleinmengen sind daher möglich. Zum Schutz vor Korrosion sind sie Nickel-Kupfer-Nickel (NiCuNi) beschichtet. Die angegebene Temperatur bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die Geometrie kann die
Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten bis N54
» erhöhte Einsatztemperatur bis 220°C
» einseitig selbstklebend durch zusätzliche Folie
» kundenspezifische Formen (z.B. Würfel, Kegel, Kugel, Segmente)
» weitere Beschichtungen (z.B. verzinkt, vergoldet, Epoxy beschichtet)

Datenblatt
ArtikelnummerQualitätD mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung
MNASm2x2N35HAUSGELISTETN35H2 +0.1/-0.12 +0.1/-0.10,80,1120axial
Artikelnummer: MNASm2x2N35HAUSGELISTET
Qualität: N35H
D mm: 2 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 0,8
Gewicht g: 0,1
Temperatur °C: 120
Magnetisierung: axial
RM003NdSb99ng48AUSGELISTETN45SH3 +0.1/-0.12 +0.1/-0.130,1150axial
Artikelnummer: RM003NdSb99ng48AUSGELISTET
Qualität: N45SH
D mm: 3 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 3
Gewicht g: 0,1
Temperatur °C: 150
Magnetisierung: axial
RM004NdSb99ng25AUSGELISTETN45SH4 +0.1/-0.13 +0.1/-0.150,2150axial

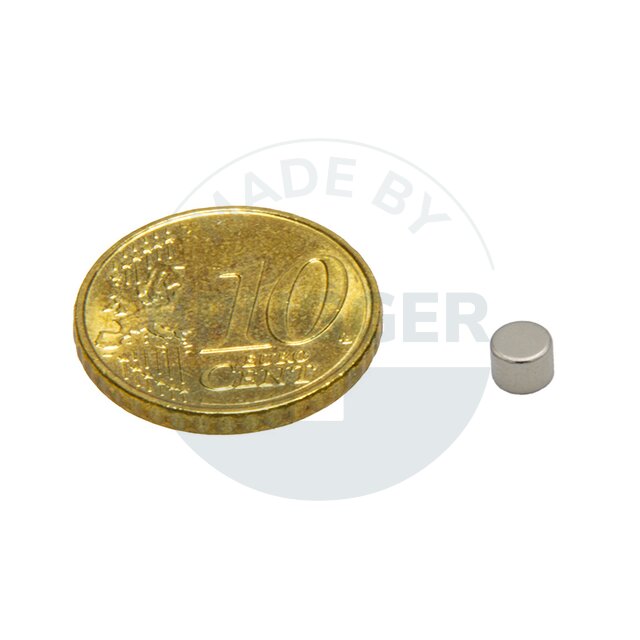

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM004NdSb99ng25AUSGELISTET
Qualität: N45SH
D mm: 4 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 5
Gewicht g: 0,2
Temperatur °C: 150
Magnetisierung: axial
MNASm5x2N42HAUSGELISTETN42H5 +0.1/-0.12 +0.1/-0.14,50,3120axial
Artikelnummer: MNASm5x2N42HAUSGELISTET
Qualität: N42H
D mm: 5 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 4,5
Gewicht g: 0,3
Temperatur °C: 120
Magnetisierung: axial
RM005NdSb99ng10AUSGELISTETN35H5 +0.1/-0.15 +0.1/-0.15,50,7120axial
Artikelnummer: RM005NdSb99ng10AUSGELISTET
Qualität: N35H
D mm: 5 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 5,5
Gewicht g: 0,7
Temperatur °C: 120
Magnetisierung: axial
RM005NdSb99ng90AUSGELISTETN45SH5 +0.1/-0.13 +0.1/-0.170,4150axial
Artikelnummer: RM005NdSb99ng90AUSGELISTET
Qualität: N45SH
D mm: 5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 7
Gewicht g: 0,4
Temperatur °C: 150
Magnetisierung: axial
RM006NdSb99ng49AUSGELISTETN45SH6 +0.1/-0.14 +0.1/-0.1120,9150axial
Artikelnummer: RM006NdSb99ng49AUSGELISTET
Qualität: N45SH
D mm: 6 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 12
Gewicht g: 0,9
Temperatur °C: 150
Magnetisierung: axial
RM006NdSb99ng65AUSGELISTETN45SH6 +0.1/-0.13 +0.1/-0.190,6150axial
Artikelnummer: RM006NdSb99ng65AUSGELISTET
Qualität: N45SH
D mm: 6 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 9
Gewicht g: 0,6
Temperatur °C: 150
Magnetisierung: axial
RM007NdSb99ng23AUSGELISTETN45SH7 +0.1/-0.16 +0.1/-0.1171,7150axial

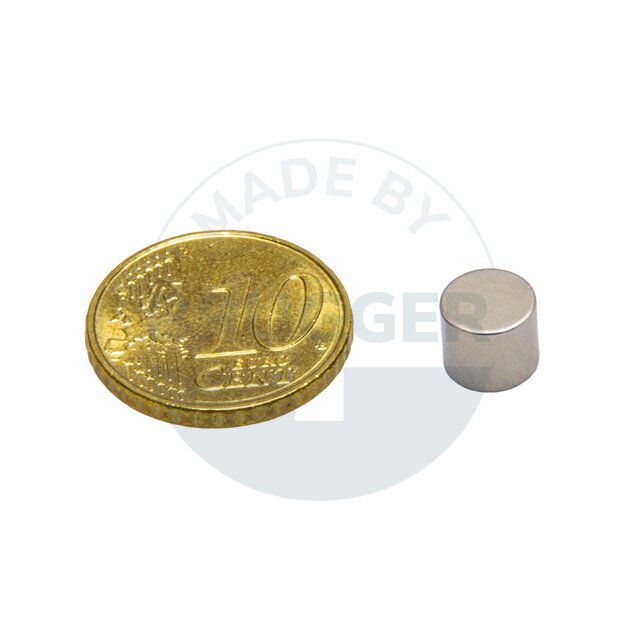

Scheibenmagnet aus NdfeB bis 80°C | © Brugger GmbH
Artikelnummer: RM007NdSb99ng23AUSGELISTET
Qualität: N45SH
D mm: 7 +0.1/-0.1
H mm: 6 +0.1/-0.1
Haftkraft* N: 17
Gewicht g: 1,7
Temperatur °C: 150
Magnetisierung: axial
RM008NdSb99ng55AUSGELISTETN45SH8 +0.1/-0.13 +0.1/-0.1141,1150axial
Artikelnummer: RM008NdSb99ng55AUSGELISTET
Qualität: N45SH
D mm: 8 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 14
Gewicht g: 1,1
Temperatur °C: 150
Magnetisierung: axial
RM008NdSb99ng56AUSGELISTETN45SH8 +0.1/-0.14 +0.1/-0.1171,5150axial
Artikelnummer: RM008NdSb99ng56AUSGELISTET
Qualität: N45SH
D mm: 8 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 17
Gewicht g: 1,5
Temperatur °C: 150
Magnetisierung: axial
MNASm10x2N35HN35H10 +0.1/-0.12 +0.1/-0.1101,2120axial
Artikelnummer: MNASm10x2N35H
Qualität: N35H
D mm: 10 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 10
Gewicht g: 1,2
Temperatur °C: 120
Magnetisierung: axial
RM010NdSb99ng9G AUSGELISTETN45SH10 +0.1/-0.13 +0.1/-0.1191,8150axial
Artikelnummer: RM010NdSb99ng9G AUSGELISTET
Qualität: N45SH
D mm: 10 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 19
Gewicht g: 1,8
Temperatur °C: 150
Magnetisierung: axial
RM010NdSb99ng9MAUSGELISTETN45SH10 +0.1/-0.15 +0.1/-0.1273150axial
Artikelnummer: RM010NdSb99ng9MAUSGELISTET
Qualität: N45SH
D mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 27
Gewicht g: 3
Temperatur °C: 150
Magnetisierung: axial
RM010NdSb99ng32AUSGELISTETN35H10 +0.1/-0.15 +0.1/-0.1212,9120axial
Artikelnummer: RM010NdSb99ng32AUSGELISTET
Qualität: N35H
D mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 21
Gewicht g: 2,9
Temperatur °C: 120
Magnetisierung: axial
RM012NdSb99ng08AUSGELISTETN40H12 +0.1/-0.110 +0.1/-0.1498,6120axial
Artikelnummer: RM012NdSb99ng08AUSGELISTET
Qualität: N40H
D mm: 12 +0.1/-0.1
H mm: 10 +0.1/-0.1
Haftkraft* N: 49
Gewicht g: 8,6
Temperatur °C: 120
Magnetisierung: axial
RM012NdSb99ng51AUSGELISTETN45SH12 +0.1/-0.13 +0.1/-0.1232,6150axial
Artikelnummer: RM012NdSb99ng51AUSGELISTET
Qualität: N45SH
D mm: 12 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 23
Gewicht g: 2,6
Temperatur °C: 150
Magnetisierung: axial
RM012NdSb99ng52AUSGELISTETN45SH12 +0.1/-0.16 +0.1/-0.1405,1150axial
Artikelnummer: RM012NdSb99ng52AUSGELISTET
Qualität: N45SH
D mm: 12 +0.1/-0.1
H mm: 6 +0.1/-0.1
Haftkraft* N: 40
Gewicht g: 5,1
Temperatur °C: 150
Magnetisierung: axial
MNASm14x3N35HN35H14 +0.1/-0.13 +0.1/-0.1243,5120axial
Artikelnummer: MNASm14x3N35H
Qualität: N35H
D mm: 14 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 24
Gewicht g: 3,5
Temperatur °C: 120
Magnetisierung: axial
RM014NdSb99ng06AUSGELISTETN48H14 +0.1/-0.13 +0.1/-0.1303,5120axial
Artikelnummer: RM014NdSb99ng06AUSGELISTET
Qualität: N48H
D mm: 14 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 3,5
Temperatur °C: 120
Magnetisierung: axial
RM014NdSb99ng18AUSGELISTETN45SH14 +0.1/-0.13 +0.1/-0.1283,5150axial
Artikelnummer: RM014NdSb99ng18AUSGELISTET
Qualität: N45SH
D mm: 14 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 28
Gewicht g: 3,5
Temperatur °C: 150
Magnetisierung: axial
RM015NdSb99ng57AUSGELISTETN45SH15 +0.1/-0.12 +0.1/-0.1212,7150axial
Artikelnummer: RM015NdSb99ng57AUSGELISTET
Qualität: N45SH
D mm: 15 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 21
Gewicht g: 2,7
Temperatur °C: 150
Magnetisierung: axial
RM015NdSb99ng59AUSGELISTETN45SH15 +0.1/-0.13 +0.3/-0.3304150axial
Artikelnummer: RM015NdSb99ng59AUSGELISTET
Qualität: N45SH
D mm: 15 +0.1/-0.1
H mm: 3 +0.3/-0.3
Haftkraft* N: 30
Gewicht g: 4
Temperatur °C: 150
Magnetisierung: axial
RM016NdSb99ng11AUSGELISTETN45SH16 +0.1/-0.18 +0.1/-0.17112150axial
Artikelnummer: RM016NdSb99ng11AUSGELISTET
Qualität: N45SH
D mm: 16 +0.1/-0.1
H mm: 8 +0.1/-0.1
Haftkraft* N: 71
Gewicht g: 12
Temperatur °C: 150
Magnetisierung: axial
RM018NdSb99ng21AUSGELISTETN45SH18 +0.1/-0.13 +0.1/-0.1375,8150axial
Artikelnummer: RM018NdSb99ng21AUSGELISTET
Qualität: N45SH
D mm: 18 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 37
Gewicht g: 5,8
Temperatur °C: 150
Magnetisierung: axial
RM023NdSb99ng15AUSGELISTETN45SH23 +0.1/-0.121 +0.1/-0.119866150axial
Artikelnummer: RM023NdSb99ng15AUSGELISTET
Qualität: N45SH
D mm: 23 +0.1/-0.1
H mm: 21 +0.1/-0.1
Haftkraft* N: 198
Gewicht g: 66
Temperatur °C: 150
Magnetisierung: axial
RM024NdSb99ng10AUSGELISTETN45SH24 +0.1/-0.13 +0.1/-0.15210150axial
Artikelnummer: RM024NdSb99ng10AUSGELISTET
Qualität: N45SH
D mm: 24 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 52
Gewicht g: 10
Temperatur °C: 150
Magnetisierung: axial
RM038NdSb99ng05N45SH38 +0.1/-0.14 +0.1/-0.111134150axial
Artikelnummer: RM038NdSb99ng05
Qualität: N45SH
D mm: 38 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 111
Gewicht g: 34
Temperatur °C: 150
Magnetisierung: axial
RM040NdSb99ng09AUSGELISTETN45SH40 +0.1/-0.14 +0.1/-0.111738150axial
Artikelnummer: RM040NdSb99ng09AUSGELISTET
Qualität: N45SH
D mm: 40 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 117
Gewicht g: 38
Temperatur °C: 150
Magnetisierung: axial
RM048NdSb99ng04AUSGELISTETN45SH48 +0.1/-0.15 +0.1/-0.117569150axial
Artikelnummer: RM048NdSb99ng04AUSGELISTET
Qualität: N45SH
D mm: 48 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 175
Gewicht g: 69
Temperatur °C: 150
Magnetisierung: axial
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
