Stabgreifer aus Aluminium-Nickel-Cobalt (AlNiCo)

Stabgreifer aus AlNiCo, Stahlgehäuse, verzinkt

technische Zeichnung Stabgreifer aus NdFeB mit Messinggehause | © Brugger GmbH

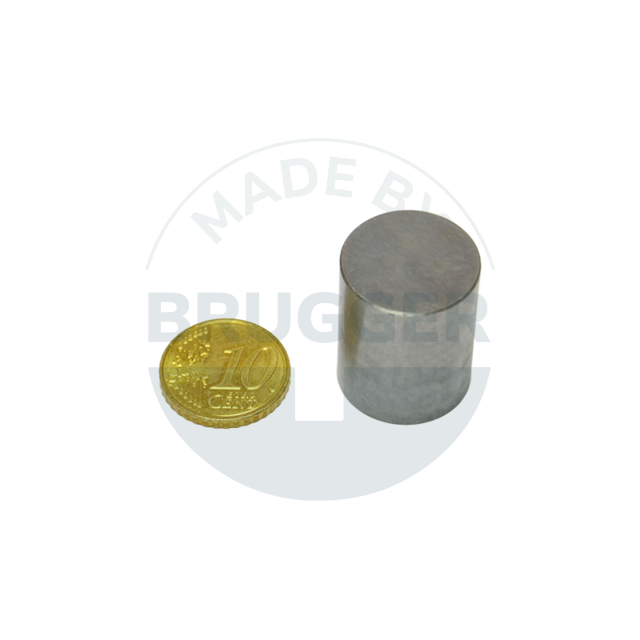

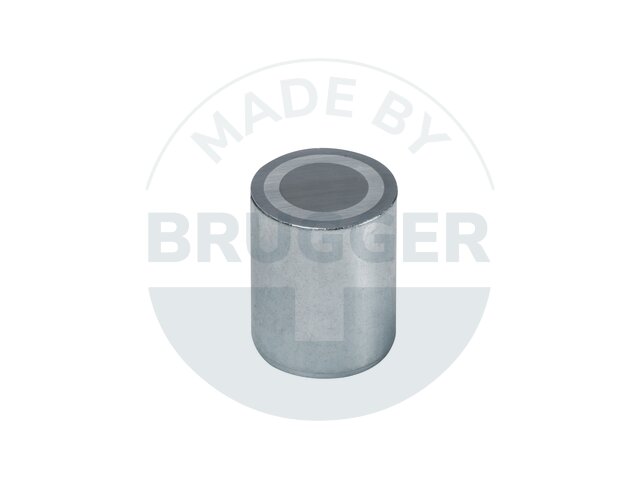

Stabgreifer aus AlNiCo Stahlgehäuse verzinkt 20mm | © Brugger GmbH
technische Zeichnung Stabgreifer aus NdFeB mit Messinggehause | © Brugger GmbH
Stabgreifer aus AlNiCo Stahlgehäuse verzinkt 20mm | © Brugger GmbH
Stabgreifer aus AlNiCo Stahlgehäuse verzinkt 20mm | © Brugger GmbH
technische Zeichnung Stabgreifer aus NdFeB mit Messinggehause | © Brugger GmbH

Unsere Stabgreifer sind Magnetsysteme mit einem zylindrischen Gehäuse und überzeugen mit ihrer hohen Haftkraft. Sie sind die perfekte Lösung für den Maschinen-, Werkzeug- und Vorrichtungsbau sowie für viele andere Branchen. Mit ihnen halten, spannen, transportieren und heben Sie eisenhaltige Werkstücke sicher und zuverlässig.

Datenblatt
Produktvarianten
ArtikelnummerD mmH mmA¹ mmHaftkraft* NGewicht gTemperatur °C

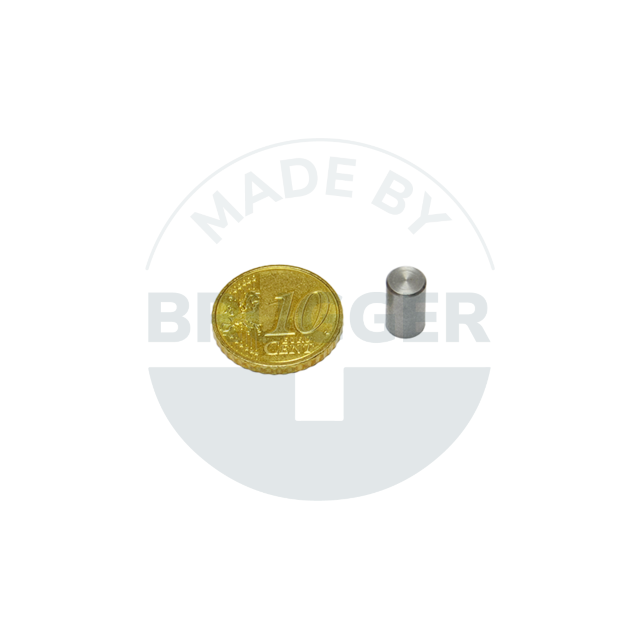

S66 +0.1/-0.120 +0.2/-0.21224,5450 Download CAD Datei
S88 +0.1/-0.120 +0.2/-0.21147,5450 Download CAD Datei

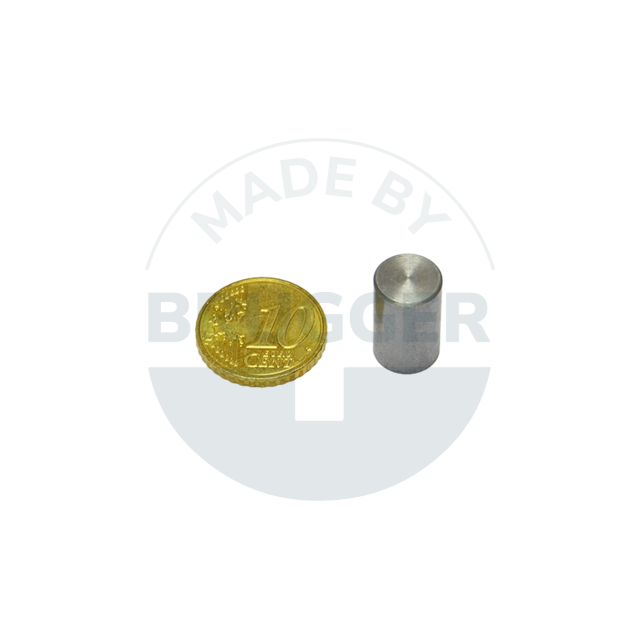

S1010 +0.1/-0.120 +0.2/-0.2108,512450 Download CAD Datei

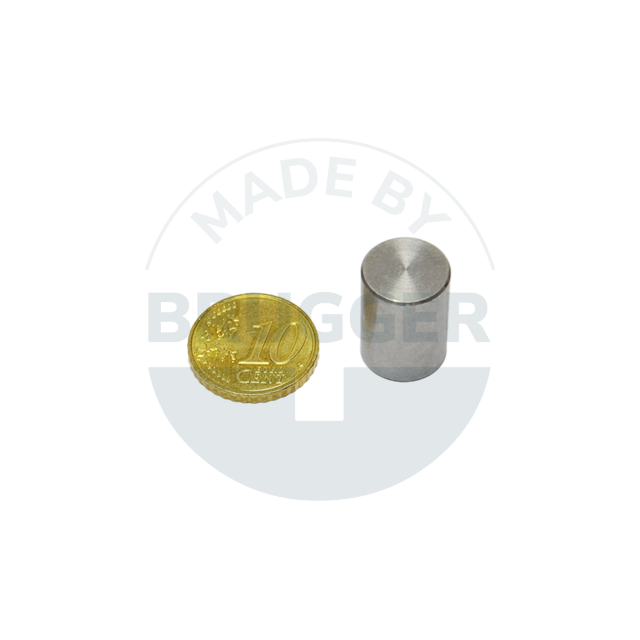

S1313 +0.1/-0.120 +0.2/-0.281219450 Download CAD Datei

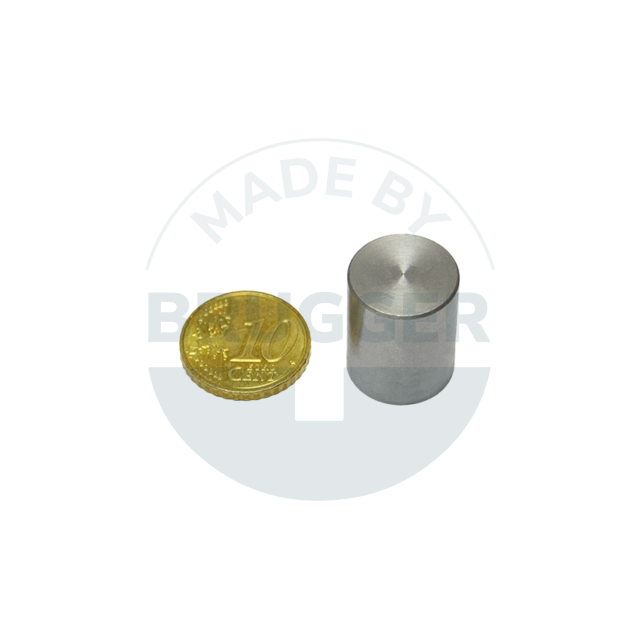

S1616 +0.1/-0.120 +0.2/-0.262030450 Download CAD Datei
S2020 +0.1/-0.125 +0.2/-0.254058450 Download CAD Datei

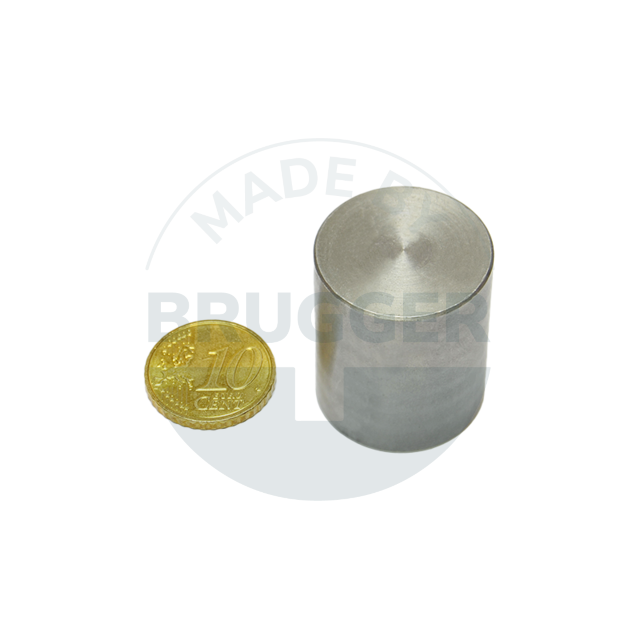

S2525 +0.1/-0.135 +0.2/-0.21360125450 Download CAD Datei

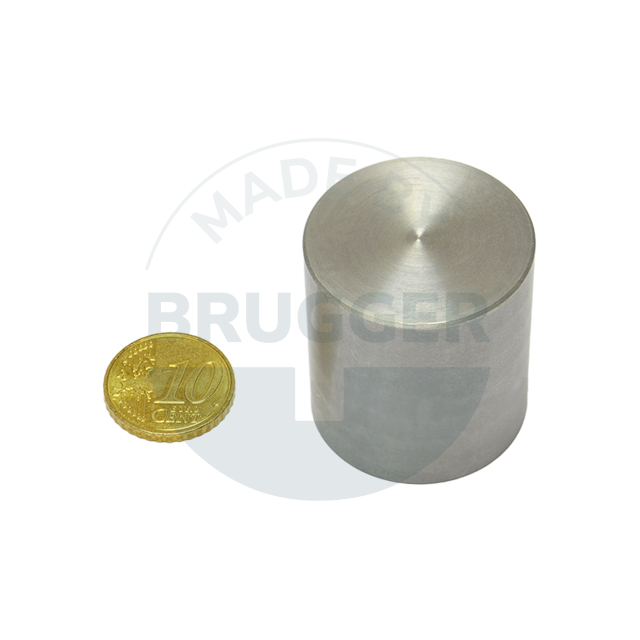

S3232 +0.1/-0.140 +0.2/-0.29160220450 Download CAD Datei
S4040 +0.2/-0.150 +0.2/-0.210240440450 Download CAD Datei

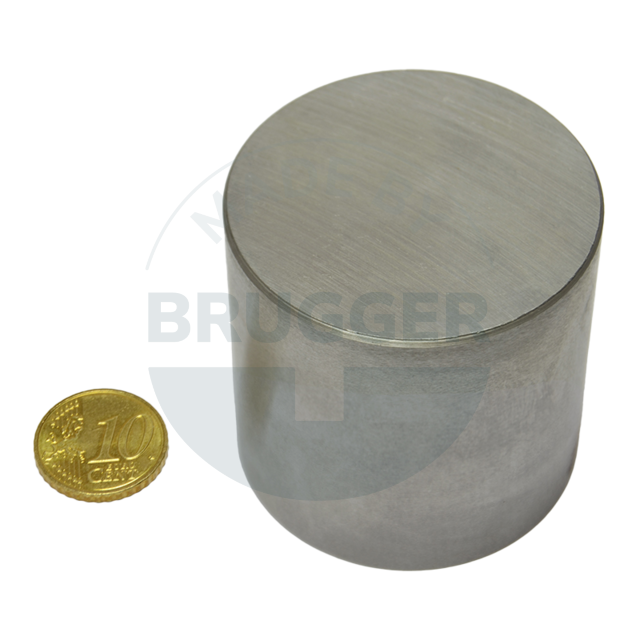

S5050 +0.3/-0.160 +0.2/-0.210400813450 Download CAD Datei

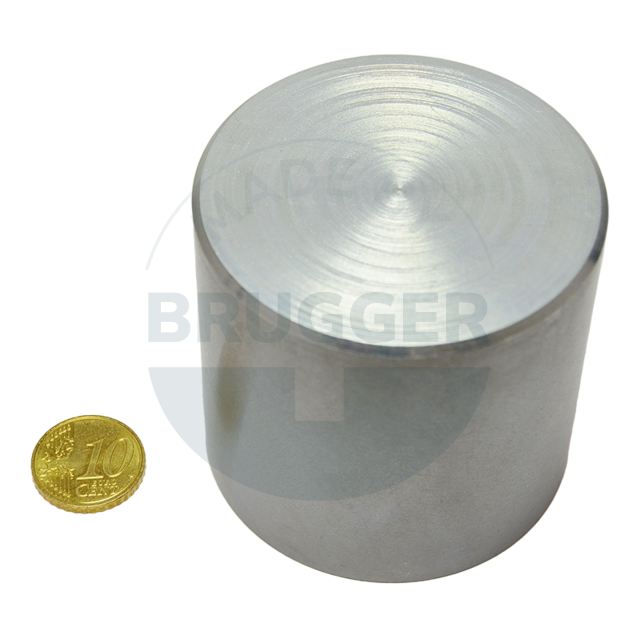

S6363 +0.3/-0.165 +0.2/-0.2106601.306450 Download CAD Datei
¹ max. Länge, um die der Stabgreifer gekürzt bzw. bearbeitet werden kann, ohne diesen zu beschädigen.
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
